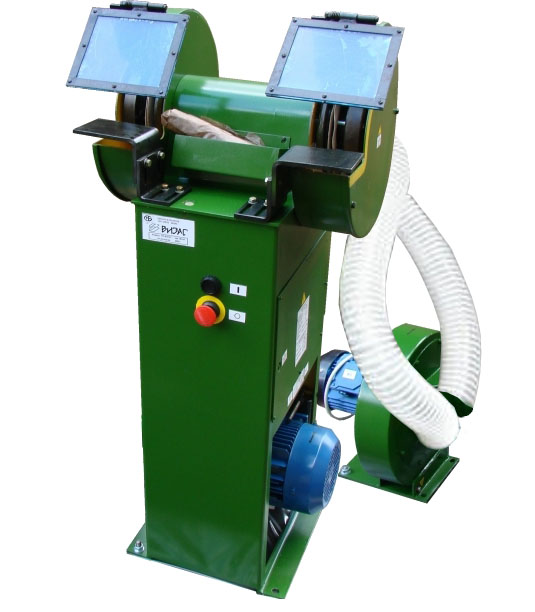

ВЗ-879-01 Станок точильно-шлифовальный
Аналоги и варианты наименования:
ВЗ-379, ВЗ-379-01 (устаревшие модели) Станок точильно-шлифовальный
; ВЗ879-01 Станок точильно-шлифовальный
; В3-879-01, В3879-01 Станок точильно-шлифовальный
НАЗНАЧЕНИЕ:
- Оснащён встроенным пылесосом;
- Станина представляет собой сварную конструкцию прямоугольной формы. Внутри станины на подмоторной плите расположен электродвигатель, который клиновым ремнём передаёт вращение на шпиндель шлифовальной бабки. Натяжение ремня достигается поворотом подмоторной плиты при помощи винта и гаек.
- Шлифовальная бабка представляет собой сварной корпус, в котором на подшипниках качения установлен шпиндель, имеющий с обоих сторон конуса для установки фланцев с абразивными кругами;
- Радиальное биение конической поверхности шлифовального шпинделя - не более 10 мкм.;
- Осевое биение шлифовального шпинделя - не более 6 мкм.;
- Шероховатость обработанных поверхностей - Ra менее 1,6 по ГОСТ 2783-73
Станок предназначен для заточки слесарного и металлорежущего инструмента, а также обдирки и зачистки мелких деталей.
ОСОБЕННОСТИ:- Оснащён встроенным пылесосом;
- Станина представляет собой сварную конструкцию прямоугольной формы. Внутри станины на подмоторной плите расположен электродвигатель, который клиновым ремнём передаёт вращение на шпиндель шлифовальной бабки. Натяжение ремня достигается поворотом подмоторной плиты при помощи винта и гаек.
- Шлифовальная бабка представляет собой сварной корпус, в котором на подшипниках качения установлен шпиндель, имеющий с обоих сторон конуса для установки фланцев с абразивными кругами;
- Радиальное биение конической поверхности шлифовального шпинделя - не более 10 мкм.;
- Осевое биение шлифовального шпинделя - не более 6 мкм.;
- Шероховатость обработанных поверхностей - Ra менее 1,6 по ГОСТ 2783-73
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Параметры шлифовального круга (D наружн. / d посадочн. / B), мм. | 350 х 127 х 40 (ГОСТ 2424-83) |
| Частота вращения шпинделя, об/мин. | 1500 |
| Мощность привода главного движения, кВт | 2,2 |
| Мощность привода пылесоса, кВт. | 0,55 |
| Установленная суммарная мощность, кВт | 2,75 |
| Производительность пылесоса, м3/час | 350 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. |
965 х 593 х 1235; (1050 х 740 х 1400 в упаковке) |
| Масса, кг. |
140; (190 брутто) |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе с пылесосом;
- Шланги для подключения пылесоса;
- Съемник для фланцев шлифовальных кругов ВЗ-379-01.90.201 – 1 шт. (установлен на станке) ;
- Оправка балансировочная ВЗ-379.92.202 – 1 шт.;
- Ключ (для включения вводного автомата) ВЗ-318М.80.021 – 1 шт. (установлен на станке);
- Ключ Д48-80;
- Светильник - 1 шт. (установлен на станке);
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Круг шлифовальный на керамической основе (1 350 40 127 25А 40 К 6 V 50 2 (-0+1) ГОСТ Р 52781-07) Цена 2 100 руб. с НДС.
- Станок в сборе с пылесосом;
- Шланги для подключения пылесоса;
- Съемник для фланцев шлифовальных кругов ВЗ-379-01.90.201 – 1 шт. (установлен на станке) ;
- Оправка балансировочная ВЗ-379.92.202 – 1 шт.;
- Ключ (для включения вводного автомата) ВЗ-318М.80.021 – 1 шт. (установлен на станке);
- Ключ Д48-80;
- Светильник - 1 шт. (установлен на станке);
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Круг шлифовальный на керамической основе (1 350 40 127 25А 40 К 6 V 50 2 (-0+1) ГОСТ Р 52781-07) Цена 2 100 руб. с НДС.
- Установка станка ВЗ-879-01
- Cертификат соответствия
