ВЗ-879-02 Станок точильно-шлифовальный
Аналоги и варианты наименования:
ВЗ-367 Установка для заточки инструмента (устаревшее наименование)
; ВЗ879-02, В3-879-02 Станок точильно-шлифовальный
НАЗНАЧЕНИЕ:
Станок предназначен для заточки твёрдосплавного и быстрорежущего инструмента алмазными, эльборовыми и абразивными шлифовальными кругами.
ОСОБЕННОСТИ:
- Оснащён встроенным пылесосом;
- Станина представляет собой сварную конструкцию прямоугольной формы. Внутри станины на подмоторной плите расположен электродвигатель, который клиновым ремнём передаёт вращение на шпиндель шлифовальной бабки. Натяжение ремня достигается поворотом подмоторной плиты при помощи винта и гаек.
- Шлифовальная бабка представляет собой сварной корпус, в котором на подшипниках качения установлен шпиндель, имеющий с обоих сторон конуса для установки фланцев с абразивными кругами;
- Радиальное биение конической поверхности шлифовального шпинделя - не более 10 мкм.;
- Осевое биение шлифовального шпинделя - не более 6 мкм.;
- Шероховатость обработанных поверхностей (по ГОСТ 2783-73) абразив, Ra менее 2,5
- Шероховатость обработанных поверхностей (по ГОСТ 2783-73) алмаз, Ra менее 0,63
- При использовании дополнительных приспособлений возможна заточка дисковых пил (ВЗ-367.П1), сверл (ВЗ-367.П2);, рамных пил (ВЗ-367.П3).
Станок предназначен для заточки твёрдосплавного и быстрорежущего инструмента алмазными, эльборовыми и абразивными шлифовальными кругами.
ОСОБЕННОСТИ:
- Оснащён встроенным пылесосом;
- Станина представляет собой сварную конструкцию прямоугольной формы. Внутри станины на подмоторной плите расположен электродвигатель, который клиновым ремнём передаёт вращение на шпиндель шлифовальной бабки. Натяжение ремня достигается поворотом подмоторной плиты при помощи винта и гаек.
- Шлифовальная бабка представляет собой сварной корпус, в котором на подшипниках качения установлен шпиндель, имеющий с обоих сторон конуса для установки фланцев с абразивными кругами;
- Радиальное биение конической поверхности шлифовального шпинделя - не более 10 мкм.;
- Осевое биение шлифовального шпинделя - не более 6 мкм.;
- Шероховатость обработанных поверхностей (по ГОСТ 2783-73) абразив, Ra менее 2,5
- Шероховатость обработанных поверхностей (по ГОСТ 2783-73) алмаз, Ra менее 0,63
- При использовании дополнительных приспособлений возможна заточка дисковых пил (ВЗ-367.П1), сверл (ВЗ-367.П2);, рамных пил (ВЗ-367.П3).
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Параметры шлифовального круга (D наружн. / d посадочн. / B), мм. |
200 х 32 х 20 (абразив, Тип 1 ГОСТ 2424); 150 х 32 х 40 (алмаз, Тип 1 ГОСТ 16172) |
| Частота вращения шпинделя, об/мин. | 3000 |
| Мощность привода главного движения, кВт | 2,2 |
| Мощность привода пылесоса, кВт. | 0,55 |
| Установленная суммарная мощность, кВт | 2,75 |
| Производительность пылесоса, м3/час | 350 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. |
965 х 530 х 1100; (1050х740х1400 в упаковке) |
| Масса, кг. | 115 (брутто 165) |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Пылесос с пылеотводом;
- Комплект инструмента и принадлежностей;
- Светильник (кроме варианта комплектации грузовое место №1);
- Руководство по эксплуатации.
Примечание: шлифовальный и алмазный круги не входят в стандартный комплект поставки станка.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Приспособление для заточки круглых пил ВЗ-367.П1;
- Приспособление для цилиндрической заточки сверл ВЗ-367.П2;

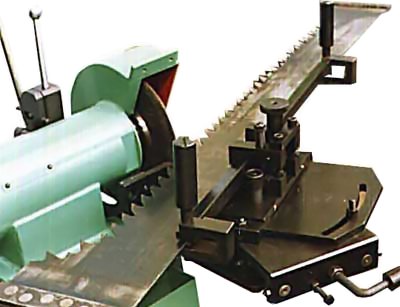

- Приспособление для заточки рамных пил ВЗ-367.П3
- Станок в сборе;
- Пылесос с пылеотводом;
- Комплект инструмента и принадлежностей;
- Светильник (кроме варианта комплектации грузовое место №1);
- Руководство по эксплуатации.
Примечание: шлифовальный и алмазный круги не входят в стандартный комплект поставки станка.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Приспособление для заточки круглых пил ВЗ-367.П1;
- Приспособление для цилиндрической заточки сверл ВЗ-367.П2;
- Приспособление для заточки рамных пил ВЗ-367.П3
