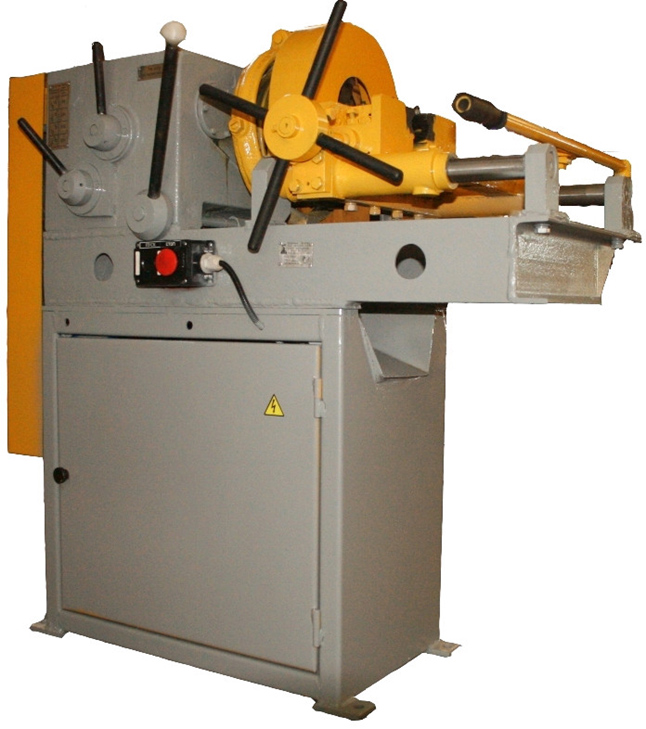

ВМС-2А Трубонарезной станок
Аналоги и варианты наименования:
ВМС-2, ВМС-2Б, С225, 5Д07, МЗК95М, МЗК-95Р, МЗК-95У, ММЗ-3204, ММЗ-3204-02, SUPER-EGO, BSPT Rothenberger SUPERTRONIC 4 SE, BREXIT B-Matic 4, ВМС-12, ВМС-16.
НАЗНАЧЕНИЕ:

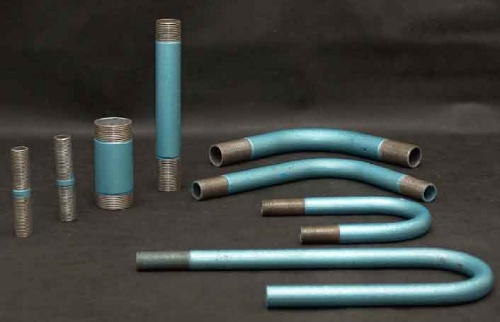

Станок ВМС-2А предназначен для нарезания наружной резьбы 1/2" до 2" от 1/2" до 2" на трубах водогазопроводных по ГОСТ 3262-75, а также для снятия заусенцев и образования фаски внутри этих труб зенкером. При установке на резьбонарезной головке соответствующих гребенок, механизм может быть использован для нарезки метрической резьбы диаметром от 20 до 76 мм. с шагом от 1,25 до 3 мм. Станок применяется на различных предприятиях по изготовлению резьбовых систем на строительных объектах, в небольших мастерских, при нарезании резьбы на длинных трубах и круглом прокате, сгонах, изогнутых отводах, болтах, шпильках, скобах круглого сечения.
Станок ВМС-2А предназначен для нарезания наружной резьбы 1/2" до 2" от 1/2" до 2" на трубах водогазопроводных по ГОСТ 3262-75, а также для снятия заусенцев и образования фаски внутри этих труб зенкером. При установке на резьбонарезной головке соответствующих гребенок, механизм может быть использован для нарезки метрической резьбы диаметром от 20 до 76 мм. с шагом от 1,25 до 3 мм. Станок применяется на различных предприятиях по изготовлению резьбовых систем на строительных объектах, в небольших мастерских, при нарезании резьбы на длинных трубах и круглом прокате, сгонах, изогнутых отводах, болтах, шпильках, скобах круглого сечения.
ОСОБЕННОСТИ:
- Возможность многократной переточки резьбонарезных гребенок;
- Широкий диапазон выбора скоростей в ручном режиме;
- Станок оснащен электроприводом вращения резьбонарезной головки, в состав которого входит односкоростной электродвигатель.
- Станок эксплуатируется в помещениях с естественной и искусственной вентиляцией, выполнен в климатическом исполнении УХЛ 4.
ВАРИАНТЫ ИСПОЛНЕНИЯ:
- с удлинённой станиной – для нарезания резьбы более 120 мм.;
- системой подачи охлаждающей жидкости.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Диапазон диаметров трубной цилиндрической резьбы, дюйм. | 1/2"...2" |
| Шаг трубной цилиндрической резьбы, мм. | 3 |
| Диапазон диаметров метрической резьбы, мм. | 20…76 |
| Шаг метрической резьбы, мм. | 1,25…3 |
| Максимальная длина нарезаемой резьбы, мм. | 120 |
| Рабочая скорость вращения головки, об/мин. | 64, 104, 132, 214 |
| Мощность привода головки, кВт | 3 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1100 х 680 х 1350 |
| Масса, кг. | 420 |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Резьбонарезная головка С225-2В (установлена на станке);
- Комплект гребёнок 2686-0015 ГОСТ 2287-88 (установлен на станке) ;
- Комплект гребёнок 2686-0023 ГОСТ 2287-88;
- Зенковка ВМС-2А.91А.100;
- Ключ ВМС-2А.91А.200;
- Шаблон для заточки гребёнок ВМС-2А.91А.001;
- Руководство по эксплуатации ВМС-2А;
- Инструкция по эксплуатации С-225-2В.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Устройство для настройки на длину резьбы;
- Резьбонарезные гребенки для метрической резьбы.
