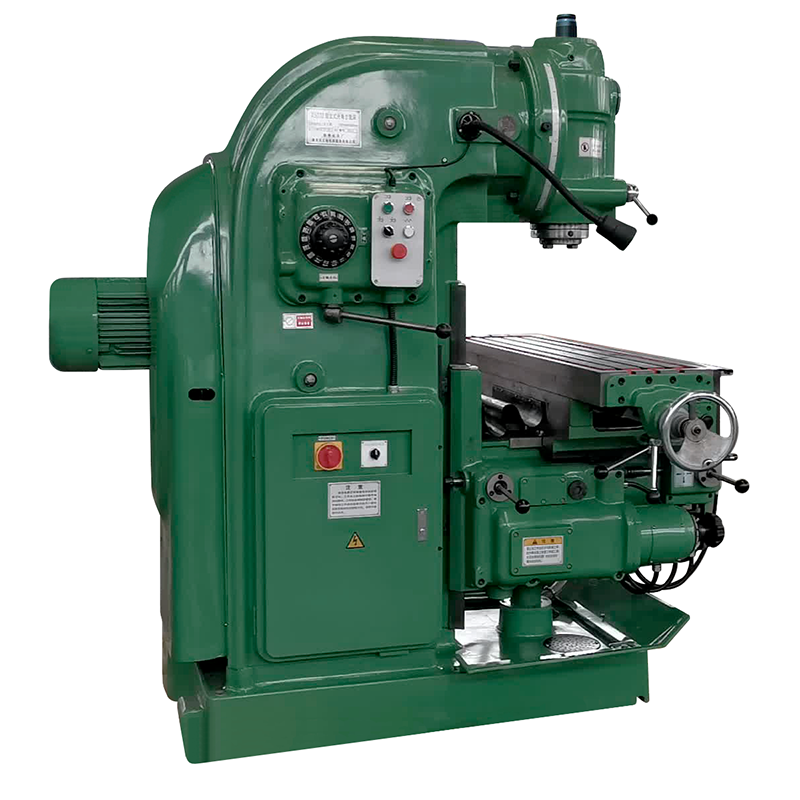

X5040 Станок вертикальный консольно-фрезерный
Станок X5040 предназначен для фрезерования различных деталей из стали, чугуна, цветных металлов и сплавов торцовыми, концевыми, цилиндрическими, радиусными и другими фрезами. Станок может использоваться в различных областях промышленности: на крупных предприятиях – в инструментальных цехах, на мелкосерийном и единичном производстве, в небольших ремонтных мастерских. На данном типе станков можно обрабатывать различные плоскости, канавки, зубчатые колеса, растачивать отверстия. Технические характеристики станка позволяют полностью использовать возможности инструмента из быстрорежущей стали, а также оснащенного пластинками из твердого сплава.
ОСОБЕННОСТИ:
- Станина и основные узлы изготавливаются из серого чугуна марки, имеют оптимальную форму и большую жесткость;
- Жесткие прямоугольные плоские направляющие гарантируют высокую точность. Направляющие устойчивы к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки. Поверхность направляющих подвержена закалке ТВЧ;
- Жёсткий шпиндельный узел с посадочным конусом ISO50 оснащён выдвижной пинолью с ходом 85 мм. Шпиндельный узел поворачивается в обе стороны на 45˚, что позволяет максимально расширить функциональность станка;
- Продольное, поперечное и вертикальное перемещения рабочего стола выполняются вручную или автоматически;
- Коробка подач позволяет осуществлять автоматическое перемещение по осям X, Y, Z. Все зубчатые колёса подвержены закалке ТВЧ и шлифовке;
- Безупречное качество монтажа электроавтоматики с применением надёжных комплектующих обеспечивает надёжность работы и простоту выявления и устранения неисправностей;
- Высокая мощность привода шпинделя - 11 кВт;
- Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.
ВАРИАНТЫ ИСПОЛНЕНИЯ:
- с устройством цифровой индикации «SINO» SDS6-3V;

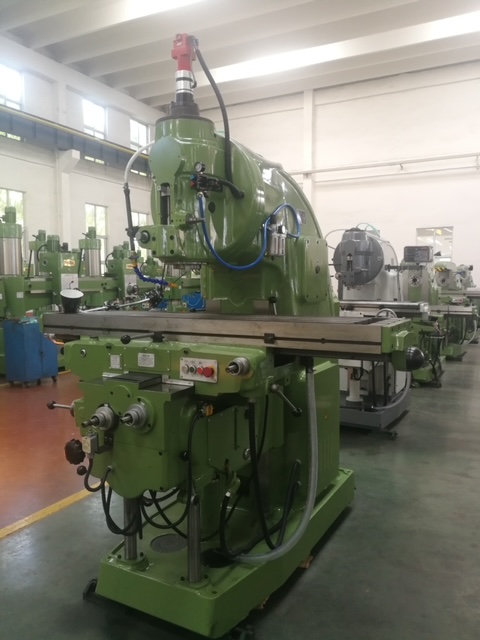

- с пневматическим зажимом инструмента.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Рабочие столы, основные размеры | |
| Размер рабочей поверхности стола, мм. | 1700 × 400 |
| Наибольшая масса устанавливаемой заготовки, кг. | 800 |
| Наибольшее продольное перемещение стола ручное / автоматическое, мм. | 900 / 880 |
| Наибольший поперечный ход стола ручной / автоматический , мм. | 315 / 300 |
| Наибольшее вертикальное перемещение стола ручное / автоматическое, мм. | 385 / 365 |
| Расстояние от торца шпинделя до поверхности стола, мм. | 130 - 515 |
| Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм. | 450 |
| Количество Т-образных пазов | 3 |
| Ширина Т-образного паза | 18 |
| Расстояние между осями Т-образных пазов, мм. | 90 |
| Шпиндель | |
| Конец шпинделя | ISO 50 (7:24) |
| Диапазон частот вращения шпинделя, об./мин. | 30-1500 |
| Количество скоростей вращения шпинделя | 18 |
| Ход пиноли, мм. | 85 |
| Угол поворота вертикальной фрезерной головки в продольной плоскости, град. | ±45° |
| Подачи, перемещения | |
| Пределы продольных подач стола, мм./мин. | 23,5 - 1180 |
| Пределы поперечных подач стола, мм./мин. | 23,5 - 1180 |
| Пределы вертикальных подач стола, мм./мин. | 8 - 394 |
| Количество продольных, поперечных и вертикальных подач стола | 18 |
| Скорость быстрых продольных перемещений, мм./мин | 2300 |
| Скорость быстрых поперечных перемещений, мм./мин | 2300 |
| Скорость быстрых вертикальных перемещений, мм./мин | 770 |
| Электрооборудование | |
| Напряжение питания, В | 380 |
| Суммарная мощность установленных электродвигателей, кВт | 14,125 |
| Мощность привода главного движения, кВт | 11 |
| Мощность привода подач, кВт | 3 |
| Мощность электродвигателя привода насоса охлаждения, кВт | 0,125 |
| Масса и габариты | |
| Габариты станка без приставного оборудования (длина х ширина х высота), мм. | 2556 х 2130 х 2298; (2400 х 2200 х 2250 в упаковке) |
| Масса станка, кг. | 4250; (в упаковке 4600) |
- Станок в сборе;
- Станочный светильник;
- Система подачи СОЖ в зону резания;
- Набор инструмента и принадлежностей для обслуживания станка;
- Цанговый патрон с комплектом цанг (4,5,6.8,10,12,14,16 мм.)
- Втулка переходная ISO50 / MT4;
- Оправка фрезерная Ø 40 мм.;
- Шомпол;
- Набор крепежа для установки станка на фундамент (М20х500);
- Набор инструментов для обслуживания станка;
- Руководство по эксплуатации и обслуживанию станка на русском языке
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тиски станочные поворотные чугунные с шириной губок 200 мм. Q13200;
- Тиски станочные поворотные чугунные с шириной губок 250 мм. Q13250;
- Стол поворотный горизонтально-вертикальный Ø 320 мм. TSL320;
- Стол круглый фрезерный Ø 320 мм. TS320A;
- Головка делительная универсальная с комплектом дифференциального деления F11125A;
- Втулка переходная ISO50 / MT2;
- Втулка переходная ISO50 / MT3;
- Оправки фрезерные в ассортименте.
