ОСОБЕННОСТИ:
- Фрезерный узел может поворачиваться на 90º влево или вправо, что позволяет производить сверление и фрезерование под углом;

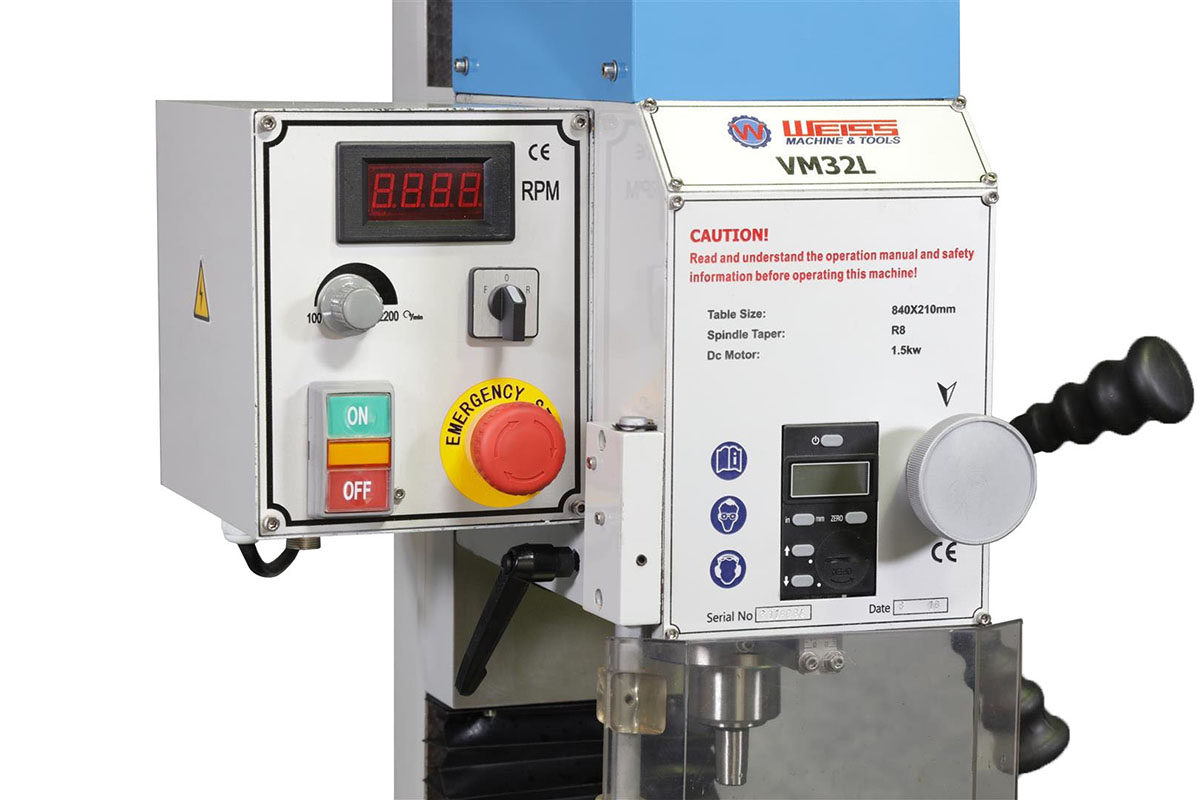

- Отлично читаемый цифровой дисплей для индикации оборотов шпинделя и хода пиноли;
- На фронтальной части стола располагаются регулируемые упоры перемещения стола и легко читаемая измерительная шкала;
- Бесступенчатое регулирование скорости шпинделя в широком диапазоне;
- Шпиндель установлен на прецизионных конических роликовых подшипниках;
- Одиночный ремень привода обеспечивает низкий уровень шума;
- Легко читаемые шкалы делений имеют матовое хромовое покрытие;
- Большой стол позволяет производить обработку крупных деталей.
VM32L Сверлильно-фрезерный станок
НАЗНАЧЕНИЕ:
Станок VM32L предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Выполняемые операции – сверление, фрезерование, зенкерование, зенкование и растачивание. Оборудование данного класса найдёт своё применение на небольших производствах и ремонтных мастерских.
ОСОБЕННОСТИ:
- Фрезерный узел может поворачиваться на 90º влево или вправо, что позволяет производить сверление и фрезерование под углом;
- Отлично читаемый цифровой дисплей для индикации оборотов шпинделя и хода пиноли;
- На фронтальной части стола располагаются регулируемые упоры перемещения стола и легко читаемая измерительная шкала;
- Бесступенчатое регулирование скорости шпинделя в широком диапазоне;
- Шпиндель установлен на прецизионных конических роликовых подшипниках;
- Одиночный ремень привода обеспечивает низкий уровень шума;
- Легко читаемые шкалы делений имеют матовое хромовое покрытие;
- Большой стол позволяет производить обработку крупных деталей.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольший диаметр сверления, мм. | 32 |
| Наибольший диаметр фрезерования концевой фрезой, мм. | 20 |
| Наибольший диаметр торцевого фрезерования, мм. | 76 |
| Расстояние от оси шпинделя до направляющих колонны, мм. | 190 |
| Наибольшее расстояние от торца шпинделя до стола, мм. | 470 |
| Размер рабочей поверхности стола, мм. | 840 х 210 |
| Количество Т-образных пазов, шт. | 3 |
| Ширина Т-образного паза, мм. | 14 |
| Наибольшее продольное перемещение стола, мм. | 580 |
| Наибольшее поперечное перемещение стола, мм. | 205 |
| Конус шпинделя | Морзе 3 |
| Ход пиноли шпинделя, мм. | 50 |
| Частота вращения шпинделя, об./мин. | 50 - 2250 |
| Угол поворота фрезерной головки в продольной плоскости, град. | ±90 |
| Мощность привода главного движения, кВт | 1,5 |
| Напряжение питания, В | 220 |
| Габаритные размеры (LxBxH), мм. | 1000 х 710 х 1020 |
| Масса, кг. | 220 (240 брутто) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Штревель для крепления инструментальной оснастки в шпинделе;
- Переходная втулка КМ3/В16;
- Сверлильный патрон В16 (3-16 мм.);
- Рукоятки для маховиков – 4 шт.;
- Ящик с инструментом для обслуживания станка:
- Масленка;
- Ключ гаечный 17-19, 8-10 мм;
- Ключи шестигранные 2, 2.5, 3, 4, 5, 6 мм.;
- Отвертка с плоским шлицем;
- Отвертка с крестообразным шлицем;
- Шайба М10 – 2 шт.;
- Болт М10 с Т-образной головкой – 2 шт.;
- Протокол испытаний станка;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Набор зажимных приспособлений М12 (из 58 шт.);
- Стол поворотный модели RT125 (HV-5");
- Тумба для установки станка.
- Станок в сборе;
- Штревель для крепления инструментальной оснастки в шпинделе;
- Переходная втулка КМ3/В16;
- Сверлильный патрон В16 (3-16 мм.);
- Рукоятки для маховиков – 4 шт.;
- Ящик с инструментом для обслуживания станка:
- Масленка;
- Ключ гаечный 17-19, 8-10 мм;
- Ключи шестигранные 2, 2.5, 3, 4, 5, 6 мм.;
- Отвертка с плоским шлицем;
- Отвертка с крестообразным шлицем;
- Шайба М10 – 2 шт.;
- Болт М10 с Т-образной головкой – 2 шт.;
- Протокол испытаний станка;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Набор зажимных приспособлений М12 (из 58 шт.);
- Стол поворотный модели RT125 (HV-5");
- Тумба для установки станка.
