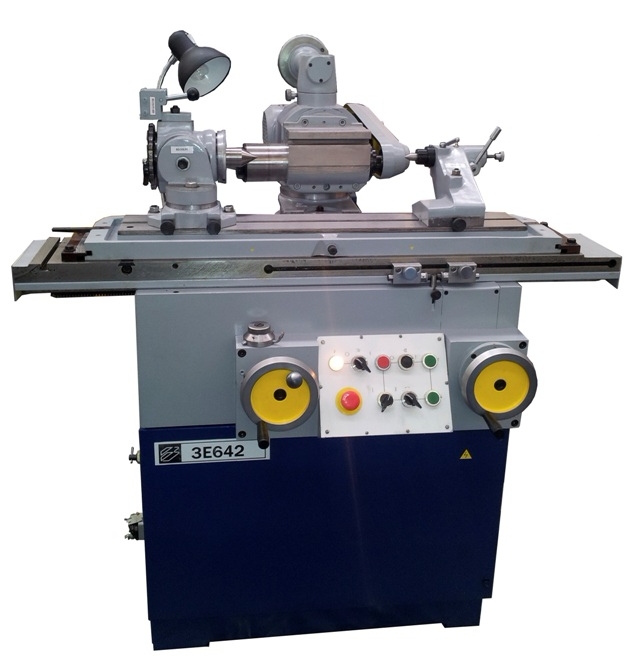

3Е642 Универсально-заточной станок
Аналоги и варианты наименования:
3А64, 3А64Д, 3В642, 3Д642, 3М642, ВЗ-318(Е), ВЗ-818(Е)
; 3E642
НАЗНАЧЕНИЕ:
ОСОБЕННОСТИ:
- Литая массивная чугунная станина;
- Роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
- Привод стола от маховика осуществляется через зубчатую передачу рейка-шестерня;
- Двигатель шлифовального круга развернут в сторону противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;
Продольное перемещение стола станка, вертикальное и поперечное перемещение шлифовальной бабки осуществляется вручную;
- Установочное вертикальное перемещение шлифовальной бабки механизировано;
- На станке возможно выполнять шлифовальные работы: круглое шлифование (наружное и внутреннее) и плоское шлифование;
- Малые габариты станка при больших технологических возможностях;
- Возможна обработка инструмента с применением смазочно-охлаждающей жидкости (опция).
- Станок может быть укомплектован широким перечнем дополнительных приспособлений и оснастки, в зависимости от выполняемой технологической задачи;
Универсально-заточной станок 3Е642 предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твёрдого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами.
ОСОБЕННОСТИ:
- Литая массивная чугунная станина;
- Роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
- Привод стола от маховика осуществляется через зубчатую передачу рейка-шестерня;
- Двигатель шлифовального круга развернут в сторону противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;
Продольное перемещение стола станка, вертикальное и поперечное перемещение шлифовальной бабки осуществляется вручную;
- Установочное вертикальное перемещение шлифовальной бабки механизировано;
- На станке возможно выполнять шлифовальные работы: круглое шлифование (наружное и внутреннее) и плоское шлифование;
- Малые габариты станка при больших технологических возможностях;
- Возможна обработка инструмента с применением смазочно-охлаждающей жидкости (опция).
- Станок может быть укомплектован широким перечнем дополнительных приспособлений и оснастки, в зависимости от выполняемой технологической задачи;
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм. | 250 (330 с 3Е642Е.П32) |
| Наибольшая длина изделия, устанавливаемого в центровых бабках, мм. | 630 (1040 с 3Е642Е.П61 и 3Е642Е.П73) |
| Параметры шлифовального круга (D наружн. / d посадочн. / B), мм. | 200х32х16 (Тип 1 ИСО 525-86 ГОСТ 2424-83); 150х32х40 (остальных типов) |
| Наибольшее продольное перемещение стола, мм. | 450 |
| Наибольший угол поворота стола в горизонтальной плоскости, град. | +45 / -45 |
| Наибольший угол поворота стола в горизонтальной плоскости по шкале точного поворота, град. | +8 / -8 |
| Наибольшее вертикальное перемещение шлифовальной головки, мм. | 250 |
| Наибольшее поперечное перемещение шлифовальной головки, мм. | 230 |
| Наибольшее смещение оси шлиф. круга в горизонтальной плоскости за счет эксцентрической плиты, мм. | 345 |
| Угол поворота шлифовальной головки в горизонтальной плоскости, град. | 360 |
| Угол поворота шлифовальной головки в вертикальной плоскости, град. | +20 / -40 |
| Размер рабочей поверхности стола, мм. | 900 х 140 |
| Ширина Т-образного паза | 14Н12 |
| Точность наружной цилиндрической повер-ти образца,мкм: -постоянство диам-ра в продольном сечении |
6 |
| Точность наружной цилиндрической повер-ти образца,мкм: -постоянство диам-ра в поперечном сечении |
4 |
| Плоскостность поверхности образца-изделия обработанной торцем круга, мкм. | 6 |
| Шероховатость обработанной поверхности образцов-изделий: -шлифование абразивным кругом, не более |
Ra 0,63 |
| Шероховатость обработанной поверхности образцов-изделий: -шлифование алмазным кругом, не более |
Ra 0,16 |
| Частота вращения шпинделя, об/мин. | 2200; 3200; 4400; 6400 |
| Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин | 390 |
| Мощность привода главного движения, кВт | 1,1 / 1,5 |
| Установленная суммарная мощность, кВт | 1,28/ 1,68 |
| Класс точности | П |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1745 х 1940 х 1550 |
| Масса, кг. | 1160 |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Головка шлифовальная (в составе ЗИП);

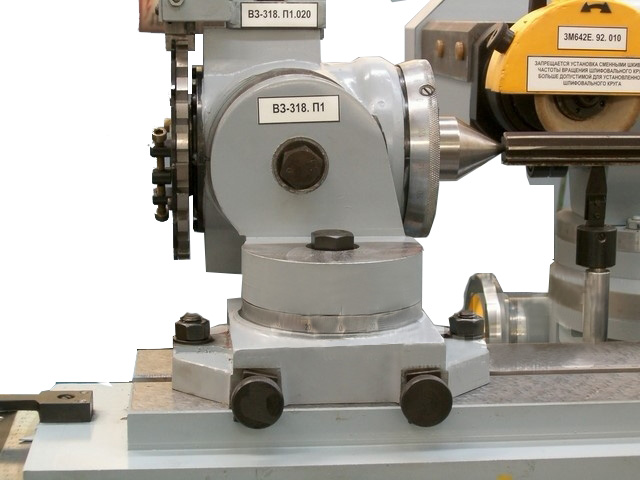

- Бабка универсальная ВЗ-318.П1;
- Бабка передняя ВЗ-318.П2;
- Бабка задняя ВЗ-318.П3;
- Упорка универсальная 3Е642Е.П4;
- Приспособление для линейной правки круга и установки центров ВЗ-318.П5;
- Оправка 3Е642Е.91.015;
- Оправка 3Е642Е.91.016;
- Ключ Д48-80;
- Ключ 4 ВИ60-01;
- Кожух ВЗ-318М.92.010 (для круга диам.150 мм.);
- Кожух ВЗ-318М.92.020 (для круга диам.125 мм.);
- Центр ВЗ-318М.90.204;
- Центроискатель ВЗ-318М.90.203;
- Пылеотвод ВЗ-318М.93.000;
- Светильник;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Приспособления (перейти в раздел приспособлений для 3Е642);
- Станок в сборе;
- Головка шлифовальная (в составе ЗИП);
- Бабка универсальная ВЗ-318.П1;
- Бабка передняя ВЗ-318.П2;
- Бабка задняя ВЗ-318.П3;
- Упорка универсальная 3Е642Е.П4;
- Приспособление для линейной правки круга и установки центров ВЗ-318.П5;
- Оправка 3Е642Е.91.015;
- Оправка 3Е642Е.91.016;
- Ключ Д48-80;
- Ключ 4 ВИ60-01;
- Кожух ВЗ-318М.92.010 (для круга диам.150 мм.);
- Кожух ВЗ-318М.92.020 (для круга диам.125 мм.);
- Центр ВЗ-318М.90.204;
- Центроискатель ВЗ-318М.90.203;
- Пылеотвод ВЗ-318М.93.000;
- Светильник;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Приспособления (перейти в раздел приспособлений для 3Е642);
- Схема установки станка 3E642
