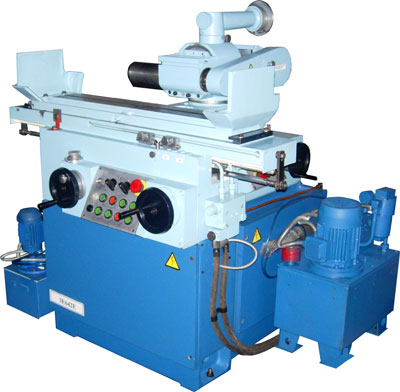

Станок универсально-заточной гидрофицированный 3Е642Е

НАЗНАЧЕНИЕ:

Универсально-заточной станок 3Е642Е предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твёрдого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами.
Станок найдет своё применение как в инструментальных цехах крупных машиностроительных предприятий, так и в сервисных центрах по заточке металлорежущего и дереворежущего инструмента.

ОСОБЕННОСТИ:
- Рациональная конструкция литой чугунной станины, каретки с колонной, стола и шлифовальной головки обеспечивает высокую жёсткость и вибро¬устойчивость станка, что гарантирует стабильную точность и чистоту обработки;

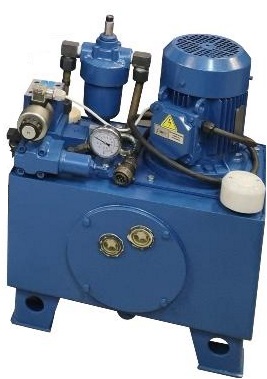

- Стол закреплен на основании при помощи стальных роликовых направляющих и передвигается в продольном направлении при помощи маховика через зубчатую рейку-шестерню. Стол может перемещаться в продольном направлении вручную или от гидроцилиндра. При работе от гидроцилиндра жесткий упор в основании стола утапливается и реверс происходит за счет бесконтактного срабатывания концевых выключателей.
- Конструкция стола позволяет устанавливать на стол тяжёлые приспособления и детали без потери точности перемещения. Верхняя, рабочая часть стола имеет возможность поворота ±45°;
- Каретка с колонной шлифовальной бабки установлена на направляющие станины и предназначена для вертикального и поперечного смещения шлифовального круга. Каретка оснащена механизмом тонкой поперечной подачи. Органы управления каретки размещены таким образом, что позволяют осуществлять ее передвижение с боковых рабочих мест;
- Установочное вертикальное перемещение шлифовальной бабки механизировано;
- Головка шлифовальная состоит из шпинделя, установленного в гильзе на высокоточных подшипниках качения. В передней части шпинделя имеется наружный или внутренний конус для установки оправок со шлифовальными кругами.
- Возможна обработка инструмента с применением смазочно-охлаждающей жидкости (опция);

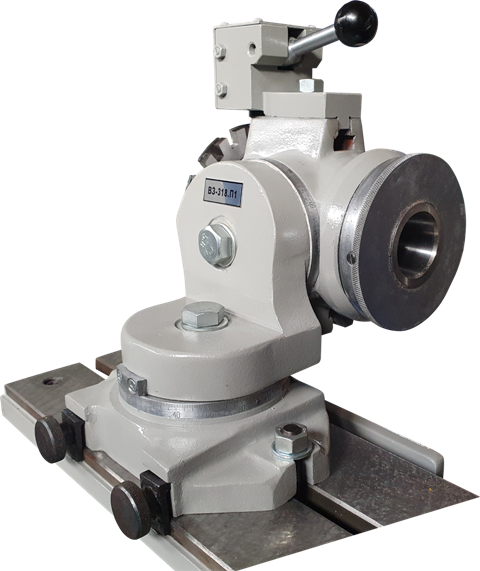

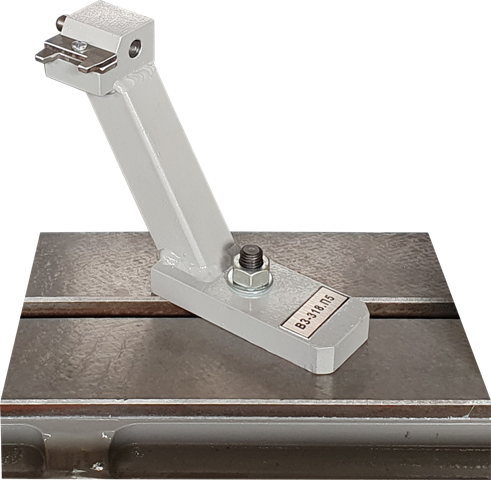

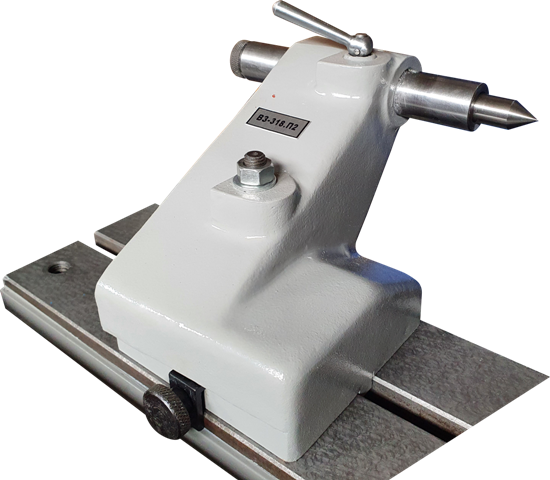

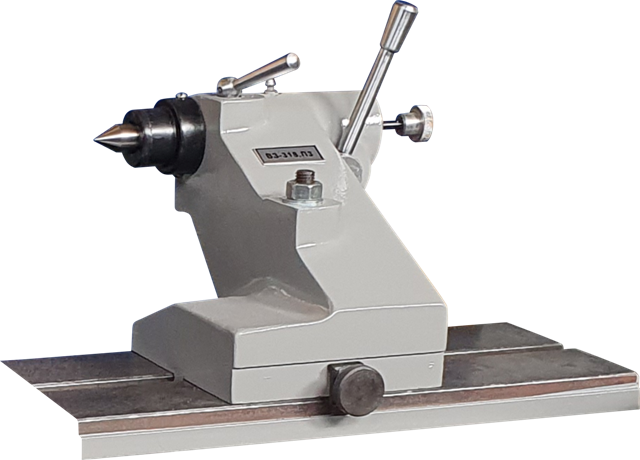

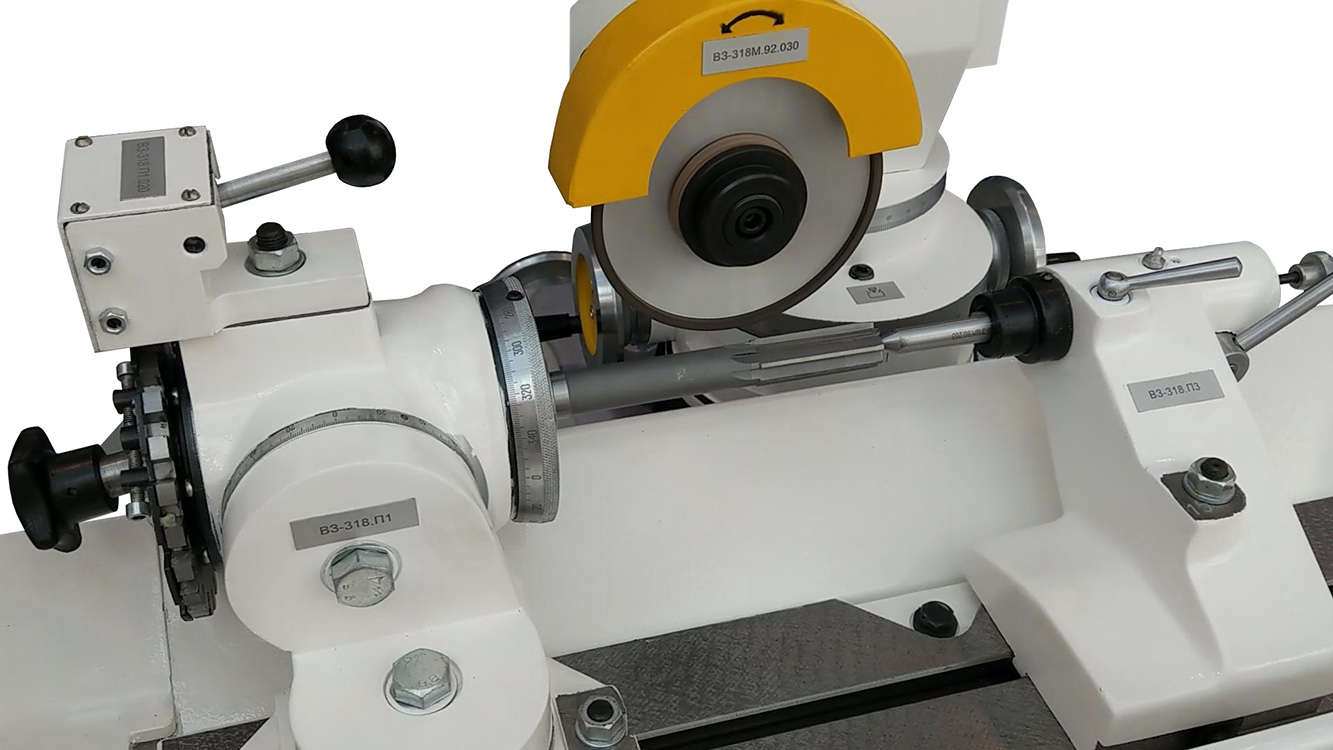

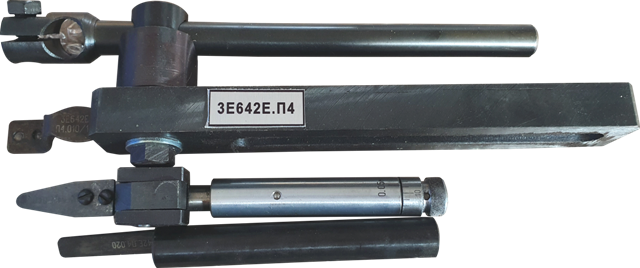

- Станок может быть укомплектован дополнительными приспособлениями, в зависимости от выполняемой технологической задачи. Возможно выполнение шлифовальных работ: круглое шлифование (наружное и внутреннее) и плоское шлифование.

ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- с бесступенчатой регулировкой частоты вращения шпинделя;
