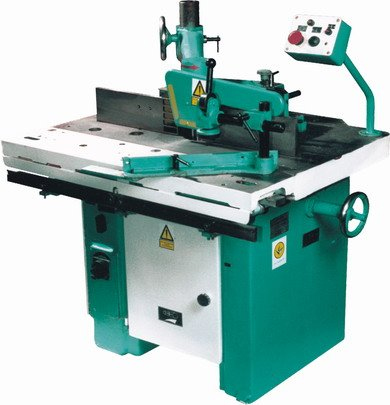

ФСШ-1А Станок фрезерный
Аналоги и варианты наименования:
ФСШ-1А(Д)
; ФСШ-1А(Днепропетровск)
НАЗНАЧЕНИЕ:
Предназначен для выполнения фрезерных работ по дереву с ручной или механической подачей, зарезки шипов с помощью шипорезной каретки, криволинейного фрезерования по шаблону.
ОСОБЕННОСТИ:
- Станок имеет литые стол и станину коробчатой формы;
- Шипорезная каретка перемещается на 12-ти подшипниках;
- Оправка на станине - съёмная (конус Морзе 4);
- На шпинделе установлены высококлассные двойные подшипники "дуплекс", что значительно увеличивает точность станка.
Предназначен для выполнения фрезерных работ по дереву с ручной или механической подачей, зарезки шипов с помощью шипорезной каретки, криволинейного фрезерования по шаблону.
ОСОБЕННОСТИ:
- Станок имеет литые стол и станину коробчатой формы;
- Шипорезная каретка перемещается на 12-ти подшипниках;
- Оправка на станине - съёмная (конус Морзе 4);
- На шпинделе установлены высококлассные двойные подшипники "дуплекс", что значительно увеличивает точность станка.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Размер рабочей поверхности стола, мм. | 1000 х 800 |
| Ход шпинделя, мм. | 100 |
| Наибольшая высота заготовки, мм. | 100 |
| Наибольшая ширина заготовки, устанавливаемой на каретке при глубине шипа 100 мм, мм. | 350 |
| Максимальный диаметр используемых фрез, мм. | 250 |
| Посадочный диаметр фрез, мм. | 32 |
| Конус шпинделя | Морзе 4 |
| Диапазон частот вращения шпинделя, об./мин. | 3000; 4500; 6000; 9000 |
| Ход шипорезной каретки, мм. | 950 |
| Мощность привода главного движения, кВт | 4,25 |
| Необходимая производительность вытяжного устройства, м3/час | 1350 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1150 х 1200 х 1600 |
| Масса, кг. | 880 |
