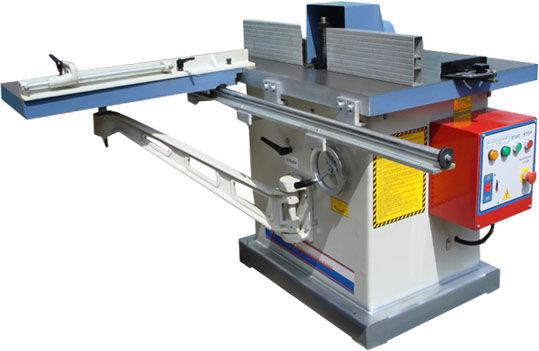

ФСШ-1А.10 Станок фрезерный с шипорезной кареткой
НАЗНАЧЕНИЕ:
Предназначен для высокоточной фрезерной обработки заготовок с целью получения высококачественных изделий (вагонки, половой доски, плинтуса, наличника, филёнки и других погонажных изделий), зарезки простых шипов с помощью шипорезной каретки, выполнения копировальных операций при помощи обгонного кольца, установленного на шпинделе станка.
ОСОБЕННОСТИ:
- Жесткая коробчатая станина;
- Литые стол и кронштейн крепления шпинделя;
- Жесткая поворотная линейка;
- Высокоточный шпиндель (биение 0,005 мм) установлен в чугунной гильзе;
- Высокоточное позиционирование каретки (0,1 мм);
- Наличие двух рабочих зон на станке
- Обгонное кольцо с подшипником на шпинделе для выполнения копировальных операций;
- Интегральная защита инструмента позволяет устанавливать фрезы диаметром до 200 мм.
Предназначен для высокоточной фрезерной обработки заготовок с целью получения высококачественных изделий (вагонки, половой доски, плинтуса, наличника, филёнки и других погонажных изделий), зарезки простых шипов с помощью шипорезной каретки, выполнения копировальных операций при помощи обгонного кольца, установленного на шпинделе станка.
ОСОБЕННОСТИ:
- Жесткая коробчатая станина;
- Литые стол и кронштейн крепления шпинделя;
- Жесткая поворотная линейка;
- Высокоточный шпиндель (биение 0,005 мм) установлен в чугунной гильзе;
- Высокоточное позиционирование каретки (0,1 мм);
- Наличие двух рабочих зон на станке
- Обгонное кольцо с подшипником на шпинделе для выполнения копировальных операций;
- Интегральная защита инструмента позволяет устанавливать фрезы диаметром до 200 мм.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Размер рабочей поверхности стола, мм. | 900 х 700 |
| Ход шпинделя, мм. | 120 |
| Наибольшая высота заготовки, мм. | 120 |
| Наибольшая ширина обрабатываемой заготовки, мм. | 550 (при обработке на шипорезной каретке) |
| Максимальный диаметр используемых фрез, мм. | 200 |
| Посадочный диаметр фрез, мм. | 32 |
| Диапазон частот вращения шпинделя, об./мин. | 4600; 7800 |
| Размер шипорезной каретки (L x B), мм. | 700 х 400 |
| Ход шипорезной каретки, мм. | 900 |
| Мощность привода главного движения, кВт | 4 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1400 x 1400 x 1000 |
| Масса, кг. | 510 |
