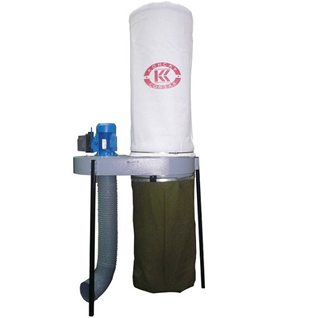

УВП-1200 Стружкоотсос (пылеулавливающий агрегат)
НАЗНАЧЕНИЕ:
Установка предназначена для промышленной очистки воздуха от сухих, несклонных к слипанию пылей и твёрдых частиц, удаления и сбора технологических отходов в накопителе при удалении загрязненного воздуха от отдельных станков. Найдет своё применение на производствах деревянных, пластиковых или алюминиевых изделий, а также строительных материалов.
ОСОБЕННОСТИ:
- Предназначена для эксплуатации внутри помещения;
- Состоит из корпуса со встроенным пылевым вентилятором. К корпусу с помощью легкосъемных хомутов крепятся фильтры и накопители отходов;
- В комплект поставки входит гибкий воздуховод длиной 2 метра;
- Оперативный монтаж и подготовка к работе без организации специально оборудованного места;
- Подключение электродвигателя к пусковой кнопке обслуживаемого станка;
- Обеспечивает экономию тепловой энергии за счёт возврата очищенного воздуха в производственное помещение;
- Расстояние от станка до стружкоотсоса не должно превышать 2 метра;
- Степень защиты электрооборудования IP54 ГОСТ 14254;
- Эксплуатируется в пожарной зоне П-II по классификации ПУЭ;
- Не предназначена для эксплуатации в комплексе со шлифовальным оборудованием, в процессе работы которого образуется взрывоопасная пыль, а также при обработке газовыделяющих материалов.
- Условия эксплуатации: при температуре окружающей среды от минус 10 до плюс 400С при среднегодовом значении относительной влажности 60%.

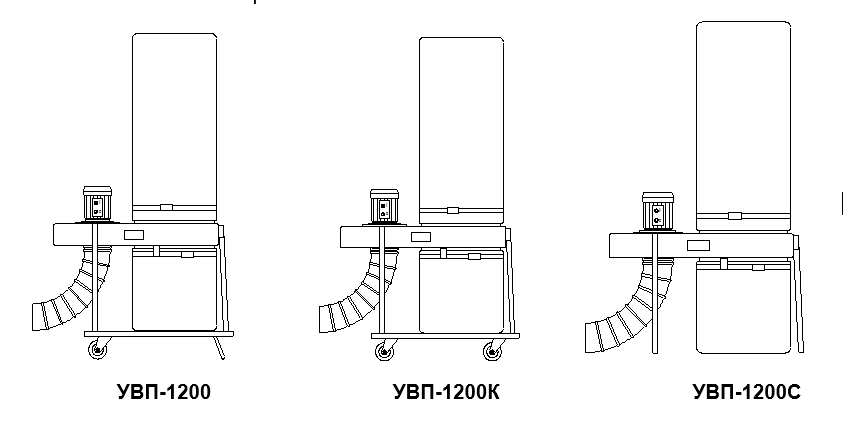

ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- УВП-1200 - на основании с двумя колесными опорами;
- УВП-1200К - на основании с 4-я колесными опорами;
- УВП-1200С - на стойках.
Установка предназначена для промышленной очистки воздуха от сухих, несклонных к слипанию пылей и твёрдых частиц, удаления и сбора технологических отходов в накопителе при удалении загрязненного воздуха от отдельных станков. Найдет своё применение на производствах деревянных, пластиковых или алюминиевых изделий, а также строительных материалов.
ОСОБЕННОСТИ:
- Предназначена для эксплуатации внутри помещения;
- Состоит из корпуса со встроенным пылевым вентилятором. К корпусу с помощью легкосъемных хомутов крепятся фильтры и накопители отходов;
- В комплект поставки входит гибкий воздуховод длиной 2 метра;
- Оперативный монтаж и подготовка к работе без организации специально оборудованного места;
- Подключение электродвигателя к пусковой кнопке обслуживаемого станка;
- Обеспечивает экономию тепловой энергии за счёт возврата очищенного воздуха в производственное помещение;
- Расстояние от станка до стружкоотсоса не должно превышать 2 метра;
- Степень защиты электрооборудования IP54 ГОСТ 14254;
- Эксплуатируется в пожарной зоне П-II по классификации ПУЭ;
- Не предназначена для эксплуатации в комплексе со шлифовальным оборудованием, в процессе работы которого образуется взрывоопасная пыль, а также при обработке газовыделяющих материалов.
- Условия эксплуатации: при температуре окружающей среды от минус 10 до плюс 400С при среднегодовом значении относительной влажности 60%.
ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- УВП-1200 - на основании с двумя колесными опорами;
- УВП-1200К - на основании с 4-я колесными опорами;
- УВП-1200С - на стойках.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Производительность, м3/час | 1200 |
| Создаваемое разрежение, Па | 1350 |
| Площадь фильтрования, м2 | 0,9 |
| Степень очистки не менее, % | 99 |
| Количество рукавов (воздуховодов), шт. | 1 |
| Диаметр входа (рукава (воздуховода)/ аспирационного патрубка), мм. | 120 |
| Количество накопителей, шт. | 1 |
| Объем накопителя, м3 | 0,1 |
| Мощность привода пылесоса, кВт. | 1,1 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. |
850 х 550 х 1875 (670 х 960 х 560 в упаковке) |
| Масса, кг. |
45 (70 брутто) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Корпус в сборе с приводом – 1шт.;
- Стойка – 3 шт.;
- Опора – 1 шт.;
- Хомут – 2 шт.;
- Фильтр -1 шт.;
- Накопитель – 1 шт.;
- Стержень – 3 шт.;
- Основание – 1 шт. (только для УВП-1200 и УВП-1200К);
- Воздуховод ( Ø 120 мм., 2 метра)- 1 шт.;
- Болт М8-6g х 40.58.016 ГОСТ 7798-70 – 6 шт. (только для УВП-1200 и УВП-1200К);
- Болт М8-6g х 45.58.016 ГОСТ 7798-70 – 6 шт. (только для УВП-1200С);
- Гайка М8-6Н.5.016 ГОСТ 5915-70 – 6 шт.;
- Шайба 8.01.016 ГОСТ 11371-78 – 6 шт.;
- Шайба 8.65Г. 029 ГОСТ 6402-70 – 6 шт.;
- Руководство по эксплуатации – 1 шт.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Фильтр АЛВГ-Ф11.001.00.00 (Марка А);
- Накопитель;
- Рабочее колесо.
