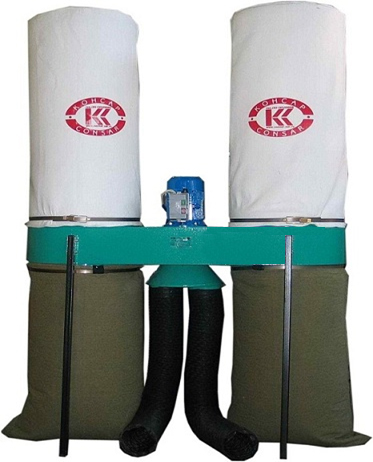

УВП-3000 Стружкоотсос (пылеулавливающий агрегат)
Аналоги и варианты наименования:
УВП-3000, УВП-3000С, УВП-3000К, DC-3500, MF2, G/A2, SAA 3003, OP-2200.
НАЗНАЧЕНИЕ:
Установка предназначена для промышленной очистки воздуха от сухих, несклонных к слипанию пылей и твёрдых частиц, удаления и сбора технологических отходов в накопителе при удалении загрязненного воздуха от отдельных станков. Найдет своё применение на производствах деревянных, пластиковых или алюминиевых изделий, а также строительных материалов.
ОСОБЕННОСТИ:
- Предназначена для эксплуатации внутри помещения;

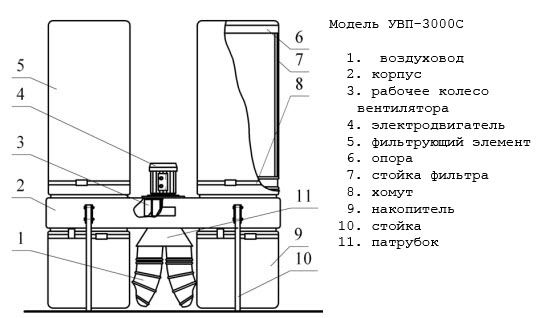

- Состоит из корпуса со встроенным пылевым вентилятором. К корпусу с помощью легкосъемных хомутов крепятся фильтры и накопители отходов;
- В комплект поставки входят 2 гибких воздуховода длиной 2 метра;
- Оперативный монтаж и подготовка к работе без организации специально оборудованного места;
- Подключение электродвигателя к пусковой кнопке обслуживаемого станка;
- Обеспечивает экономию тепловой энергии за счёт возврата очищенного воздуха в производственное помещение;
- Расстояние от станка до стружкоотсоса не должно превышать 2 метра;
- Степень защиты электрооборудования IP54 ГОСТ 14254;
- Эксплуатируется в пожарной зоне П-II по классификации ПУЭ;
- Не предназначена для эксплуатации в комплексе со шлифовальным оборудованием, в процессе работы которого образуется взрывоопасная пыль, а также при обработке газовыделяющих материалов.
- Условия эксплуатации: при температуре окружающей среды от минус 10 до плюс 400С при среднегодовом значении относительной влажности 60%.

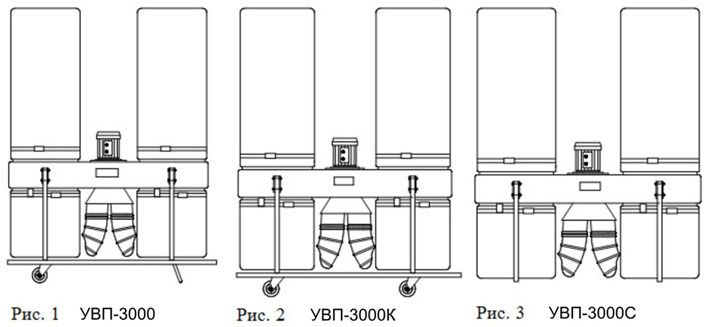

ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- УВП-3000 - на основании с двумя колесными опорами;
- УВП-3000К - на основании с 4-я колесными опорами;
- УВП-3000С - на стойках.
Установка предназначена для промышленной очистки воздуха от сухих, несклонных к слипанию пылей и твёрдых частиц, удаления и сбора технологических отходов в накопителе при удалении загрязненного воздуха от отдельных станков. Найдет своё применение на производствах деревянных, пластиковых или алюминиевых изделий, а также строительных материалов.
ОСОБЕННОСТИ:
- Предназначена для эксплуатации внутри помещения;
- Состоит из корпуса со встроенным пылевым вентилятором. К корпусу с помощью легкосъемных хомутов крепятся фильтры и накопители отходов;
- В комплект поставки входят 2 гибких воздуховода длиной 2 метра;
- Оперативный монтаж и подготовка к работе без организации специально оборудованного места;
- Подключение электродвигателя к пусковой кнопке обслуживаемого станка;
- Обеспечивает экономию тепловой энергии за счёт возврата очищенного воздуха в производственное помещение;
- Расстояние от станка до стружкоотсоса не должно превышать 2 метра;
- Степень защиты электрооборудования IP54 ГОСТ 14254;
- Эксплуатируется в пожарной зоне П-II по классификации ПУЭ;
- Не предназначена для эксплуатации в комплексе со шлифовальным оборудованием, в процессе работы которого образуется взрывоопасная пыль, а также при обработке газовыделяющих материалов.
- Условия эксплуатации: при температуре окружающей среды от минус 10 до плюс 400С при среднегодовом значении относительной влажности 60%.
ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- УВП-3000 - на основании с двумя колесными опорами;
- УВП-3000К - на основании с 4-я колесными опорами;
- УВП-3000С - на стойках.
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Производительность, м3/час | 3000 |
| Создаваемое разрежение, Па | 2000 |
| Площадь фильтрования, м2 | 4,2 |
| Степень очистки не менее, % | 99 |
| Количество рукавов (воздуховодов), шт. | 2 |
| Диаметр входа (рукава (воздуховода)/ аспирационного патрубка), мм. | 160 |
| Количество накопителей, шт. | 2 |
| Объем накопителя, м3 | 0,2 |
| Мощность привода пылесоса, кВт. | 2,2 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. |
1600 х 650 х 2360 (1620 х 630 х 760 в упаковке) |
| Масса, кг. |
78 (90 брутто) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Корпус в сборе с приводом – 1шт.;
- Стойка – 4 шт.;
- Патрубок – 1 шт.;
- Опора – 2 шт.;
- Хомут – 4 шт.;
- Фильтр - 2 шт.;
- Накопитель – 2 шт.;
- Стержень – 6 шт.;
- Основание – 1 шт. (только для УВП-3000 и УВП-3000К);
- Воздуховод ( Ø 160 мм., 2 метра) - 2 шт.;
- Болт М8-6g х 40.58.016 ГОСТ 7798-70 – 12 шт. (УВП-3000 и УВП-3000К); – 8 шт. УВП-3000С;
- Гайка М6-6Н5.016 ГОСТ 5915-70 – 4 шт.;
- Гайка М8-6Н5.016 ГОСТ 5915-70 – 12 шт. (УВП-3000 и УВП-3000К); – 8 шт. УВП-3000С;
- Шайба 8.01.016 ГОСТ 11371-78 – 12 шт. (УВП-3000 и УВП-3000К); – 8 шт. УВП-3000С;
- Шайба 8.65Г. 029 ГОСТ 6402-70 – 12 шт. (УВП-3000 и УВП-3000К); – 8 шт. УВП-3000С;
- Шайба 6.65Г. 029 ГОСТ 6402-70 – 4 шт.;
- Руководство по эксплуатации – 1 шт.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Фильтр АЛВГ-Ф11.001.00.00-04 марка А (М33);
- Накопитель;
- Рабочее колесо.
- Корпус в сборе с приводом – 1шт.;
- Стойка – 4 шт.;
- Патрубок – 1 шт.;
- Опора – 2 шт.;
- Хомут – 4 шт.;
- Фильтр - 2 шт.;
- Накопитель – 2 шт.;
- Стержень – 6 шт.;
- Основание – 1 шт. (только для УВП-3000 и УВП-3000К);
- Воздуховод ( Ø 160 мм., 2 метра) - 2 шт.;
- Болт М8-6g х 40.58.016 ГОСТ 7798-70 – 12 шт. (УВП-3000 и УВП-3000К); – 8 шт. УВП-3000С;
- Гайка М6-6Н5.016 ГОСТ 5915-70 – 4 шт.;
- Гайка М8-6Н5.016 ГОСТ 5915-70 – 12 шт. (УВП-3000 и УВП-3000К); – 8 шт. УВП-3000С;
- Шайба 8.01.016 ГОСТ 11371-78 – 12 шт. (УВП-3000 и УВП-3000К); – 8 шт. УВП-3000С;
- Шайба 8.65Г. 029 ГОСТ 6402-70 – 12 шт. (УВП-3000 и УВП-3000К); – 8 шт. УВП-3000С;
- Шайба 6.65Г. 029 ГОСТ 6402-70 – 4 шт.;
- Руководство по эксплуатации – 1 шт.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Фильтр АЛВГ-Ф11.001.00.00-04 марка А (М33);
- Накопитель;
- Рабочее колесо.
- Декларация о соответствии
