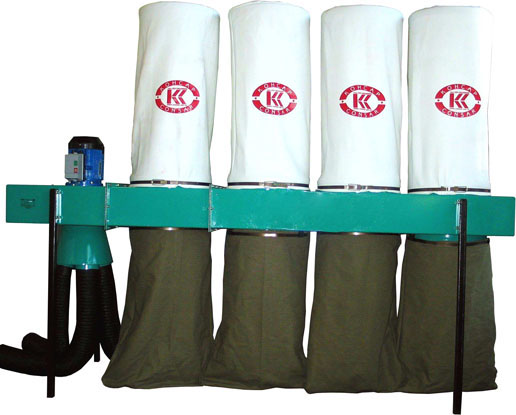

УВП-7000 Стружкоотсос (пылеулавливающий агрегат)
Аналоги и варианты наименования:
УВП7000, УВС-7000, ПК-6000
НАЗНАЧЕНИЕ:
Установка предназначена для промышленной очистки воздуха от сухих, несклонных к слипанию пылей и твёрдых частиц, удаления и сбора технологических отходов в накопителе при удалении загрязненного воздуха от отдельных станков. Найдет своё применение на производствах деревянных, пластиковых или алюминиевых изделий, а также строительных материалов.
ОСОБЕННОСТИ:
- Предназначена для эксплуатации внутри помещения;
- Состоит из корпуса со встроенным пылевым вентилятором. К корпусу с помощью легкосъемных хомутов крепятся фильтры и накопители отходов;
- В комплект поставки входят 3 гибких воздуховода длиной 2 метра;
- Оперативный монтаж и подготовка к работе без организации специально оборудованного места;
- Подключение электродвигателя к пусковой кнопке обслуживаемого станка;
- Обеспечивает экономию тепловой энергии за счёт возврата очищенного воздуха в производственное помещение;
- Степень защиты электрооборудования IP54 ГОСТ 14254;
- Эксплуатируется в пожарной зоне П-II по классификации ПУЭ;
- Не предназначена для эксплуатации в комплексе со шлифовальным оборудованием, в процессе работы которого образуется взрывоопасная пыль, а также при обработке газовыделяющих материалов.
Установка предназначена для промышленной очистки воздуха от сухих, несклонных к слипанию пылей и твёрдых частиц, удаления и сбора технологических отходов в накопителе при удалении загрязненного воздуха от отдельных станков. Найдет своё применение на производствах деревянных, пластиковых или алюминиевых изделий, а также строительных материалов.
ОСОБЕННОСТИ:
- Предназначена для эксплуатации внутри помещения;
- Состоит из корпуса со встроенным пылевым вентилятором. К корпусу с помощью легкосъемных хомутов крепятся фильтры и накопители отходов;
- В комплект поставки входят 3 гибких воздуховода длиной 2 метра;
- Оперативный монтаж и подготовка к работе без организации специально оборудованного места;
- Подключение электродвигателя к пусковой кнопке обслуживаемого станка;
- Обеспечивает экономию тепловой энергии за счёт возврата очищенного воздуха в производственное помещение;
- Степень защиты электрооборудования IP54 ГОСТ 14254;
- Эксплуатируется в пожарной зоне П-II по классификации ПУЭ;
- Не предназначена для эксплуатации в комплексе со шлифовальным оборудованием, в процессе работы которого образуется взрывоопасная пыль, а также при обработке газовыделяющих материалов.
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Производительность, м3/час | 7000 |
| Создаваемое разрежение, Па | 2000 |
| Площадь фильтрования, м2 | 8,4 |
| Степень очистки не менее, % | 99 |
| Количество рукавов (воздуховодов), шт. | 4 |
| Диаметр входа (рукава (воздуховода)/ аспирационного патрубка), мм. | 160 |
| Количество накопителей, шт. | 4 |
| Объем накопителя, м3 | 0,2 |
| Мощность привода пылесоса, кВт. | 5,5 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. |
3100 х 960 х 2430 (1960 х 550 х 1020 1е место 820 х 750 х 960 2е место в упаковке) |
| Масса, кг. | 195 (110 + 135 брутто) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Корпус – 1шт.;
- Вентилятор – 1 шт.;
- Вставка – 1 шт.;
- Стойка – 4 шт.;
- Патрубок – 1 шт.;
- Опора – 4 шт.;
- Хомут – 8шт.;
- Фильтр - 4 шт.;
- Накопитель – 4 шт.;
- Стержень – 12 шт.;
- Воздуховод ( Ø 160 мм., 2 метра) - 4 шт.;
- Болт М6-6gх16.58.016 ГОСТ 7798-70 – 6 шт.;
- Болт М8-6gх25.58.016 ГОСТ 7798-70 – 24 шт.;
- Болт М10-6gх60.58.016 ГОСТ 7798-70 – 8 шт.;
- Гайка М8-6Н.5016 ГОСТ 5915-70 – 24 шт.;
- Гайка М10-6Н.5016 ГОСТ 5915-70 – 8 шт.;
- Шайба 6.01.016 ГОСТ 11371-78 – 6 шт.;
- Шайба 8.01.016 ГОСТ 11371-78 – 24 шт.;
- Шайба 10.01.016 ГОСТ 11371-78 – 8 шт.;
- Шайба 6.65.Г.016 ГОСТ 6402-70 – 6 шт.;
- Шайба 8.65.Г.016 ГОСТ 6402-70 – 24 шт.;
- Шайба 10.65.Г.016 ГОСТ 6402-70 – 8 шт.;
- Руководство по эксплуатации – 1 шт.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Фильтр АЛВГ-Ф11.001.00.00-04 марка А (М33);
- Накопитель;
- Рабочее колесо.
- Корпус – 1шт.;
- Вентилятор – 1 шт.;
- Вставка – 1 шт.;
- Стойка – 4 шт.;
- Патрубок – 1 шт.;
- Опора – 4 шт.;
- Хомут – 8шт.;
- Фильтр - 4 шт.;
- Накопитель – 4 шт.;
- Стержень – 12 шт.;
- Воздуховод ( Ø 160 мм., 2 метра) - 4 шт.;
- Болт М6-6gх16.58.016 ГОСТ 7798-70 – 6 шт.;
- Болт М8-6gх25.58.016 ГОСТ 7798-70 – 24 шт.;
- Болт М10-6gх60.58.016 ГОСТ 7798-70 – 8 шт.;
- Гайка М8-6Н.5016 ГОСТ 5915-70 – 24 шт.;
- Гайка М10-6Н.5016 ГОСТ 5915-70 – 8 шт.;
- Шайба 6.01.016 ГОСТ 11371-78 – 6 шт.;
- Шайба 8.01.016 ГОСТ 11371-78 – 24 шт.;
- Шайба 10.01.016 ГОСТ 11371-78 – 8 шт.;
- Шайба 6.65.Г.016 ГОСТ 6402-70 – 6 шт.;
- Шайба 8.65.Г.016 ГОСТ 6402-70 – 24 шт.;
- Шайба 10.65.Г.016 ГОСТ 6402-70 – 8 шт.;
- Руководство по эксплуатации – 1 шт.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Фильтр АЛВГ-Ф11.001.00.00-04 марка А (М33);
- Накопитель;
- Рабочее колесо.
- Декларация о соответствии
