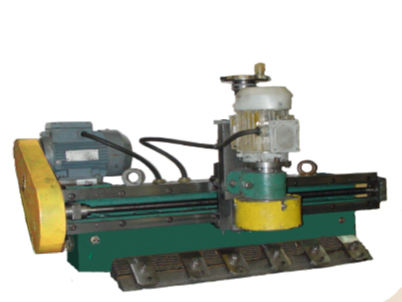

Тч6 Cтанок для заточки плоских ножей
Аналоги и варианты наименования:
СР6-9.74, СР6-8.73, ВЗ-350.П1, ВЗ-574, ВЗ-573, ВЗ-572,ТЧ6, ВЗ-874, i12k 065, BМ 650, GA 630, MR 2563A, ОР-630
НАЗНАЧЕНИЕ:
Станок модели Тч6 предназначен для заточки плоских ножей с прямолинейной режущей кромкой для фрезерования древесины по ГОСТ 6567-75. Станок применяется для работы на предприятиях мебельной и деревообрабатывающей промышленности, модельных цехах машиностроительных заводов.
ОСОБЕННОСТИ: В основу конструкции станка заложен принцип возвратно-поступательного движения шлифовальной головки, установленной на подвижной каретке, по направляющим основания относительно затачиваемого инструмента, установленного на столе, расположенном на передних опорах основания.
Станок модели Тч6 предназначен для заточки плоских ножей с прямолинейной режущей кромкой для фрезерования древесины по ГОСТ 6567-75. Станок применяется для работы на предприятиях мебельной и деревообрабатывающей промышленности, модельных цехах машиностроительных заводов.
ОСОБЕННОСТИ: В основу конструкции станка заложен принцип возвратно-поступательного движения шлифовальной головки, установленной на подвижной каретке, по направляющим основания относительно затачиваемого инструмента, установленного на столе, расположенном на передних опорах основания.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Длина затачиваемого ножа, мм. | 640 |
| Ширина затачиваемого ножа, мм. | 45 |
| Толщина затачиваемых ножей, мм. | 3 |
| Количество одновременно затачиваемых ножей на станке | 1…4 |
| Угол заточки, град. | 40 |
| Наибольшее продольное перемещение каретки, мм. | 700 |
| Наибольшее поперечное перемещение каретки, мм. | 80 |
| Параметры шлифовального круга (D наружн. / d посадочн. / B), мм. | 125 х 32 х 63 |
| Частота вращения шлифовального круга, об/мин. | 2840 |
| Скорость продольной подачи, м/мин. | 3 |
| Мощность эл. двигателя шлифовального круга, кВт | 0,55 |
| Мощность электродвигателя привода каретки | 0,55 |
| Габаритные размеры (LxBxH), мм. | 1025 х 550 х 600 |
| Масса, кг. | 140 |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Светильник;
- Втулка Тч6.20.102 – 1 шт.;
- Ключ Тч6.90.100 – 1 шт.;
- Шаблон ТчН8.90.002 – 1 шт.;
- Колодка ТчФ-2.50.032 – 3 шт.;
- Круг шлифовальный 6-125х63х32-13,13 24А 25 СМ2 7К 35м/с А1кл. ГОСТ 2424-83 – 1 шт.;
- Рым-болт М12.05 ГОСТ 4751-73 – 2 шт.;
- Ремень Z(0)-900Ш ГОСТ 12841-8 – 1 шт.;
- Руководство по эксплуатации Тч6.00.000РЭ.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА(поставляется за отдельную плату):
- Алмазный карандаш 3908-0052 ГОСТ 607-80
- Станок в сборе;
- Светильник;
- Втулка Тч6.20.102 – 1 шт.;
- Ключ Тч6.90.100 – 1 шт.;
- Шаблон ТчН8.90.002 – 1 шт.;
- Колодка ТчФ-2.50.032 – 3 шт.;
- Круг шлифовальный 6-125х63х32-13,13 24А 25 СМ2 7К 35м/с А1кл. ГОСТ 2424-83 – 1 шт.;
- Рым-болт М12.05 ГОСТ 4751-73 – 2 шт.;
- Ремень Z(0)-900Ш ГОСТ 12841-8 – 1 шт.;
- Руководство по эксплуатации Тч6.00.000РЭ.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА(поставляется за отдельную плату):
- Алмазный карандаш 3908-0052 ГОСТ 607-80
