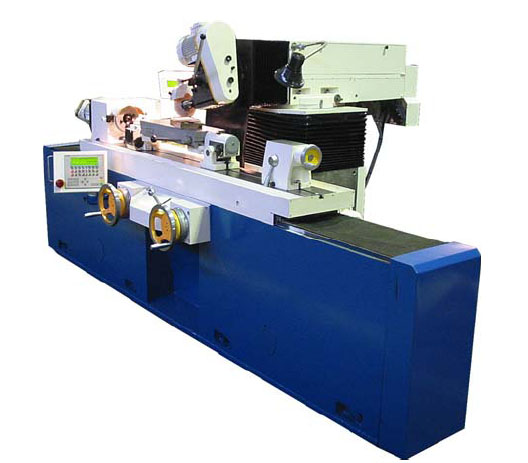

ВЗ-495Ф1 Станок заточной для протяжек
НАЗНАЧЕНИЕ:
Предназначен для первоначальной заточки и переточки круглых, плоских и шлицевых протяжек, изготовленных из инструментальных, быстрорежущих сталей и твёрдых сплавов абразивными, эльборовыми и алмазными шлифовальными кругами.
ОСОБЕННОСТИ:
- Конструктивной и эксплуатационной особенностью станка является наличие электропривода перемещения ползуна;
- На станке применен электрический привод поперечного перемещения шлифовального круга, внедрена система цифровой индикации текущих координат данного перемещения, что позволяет производить заточку закрытых поверхностей плоских протяжек;
- Управление приводами осуществляется контроллером фирмы SIEMENS, который обеспечивает работу станка в следующих режимах:
- заточка круглых протяжек с оптимальными значениями частот вращения шлифовального круга и протяжки;
- заточка плоских протяжек с управлением поперечным перемещением шлифовального круга рукояткой, задающей направление и скорость перемещения, или с автоматическим перемещением между программными конечными выключателями.
- Управление приводом шлифовального круга, а также приводом поводка передней бабки и ползуна шлифовальных салазок осуществляется частотными преобразователями серии FR-A фирмы MITSUBISHI;
- Схема управления электрооборудованием станка выполнена на программируемом контроллере серии S7-300 фирмы SIEMENS с процессором CPU314-C-PtP. Программируемый контроллер формирует сигналы управления частотными преобразователями, панелью оператора, текстовым дисплеем, обрабатывает информацию с фотоимпульсных датчиков.
Предназначен для первоначальной заточки и переточки круглых, плоских и шлицевых протяжек, изготовленных из инструментальных, быстрорежущих сталей и твёрдых сплавов абразивными, эльборовыми и алмазными шлифовальными кругами.
ОСОБЕННОСТИ:
- Конструктивной и эксплуатационной особенностью станка является наличие электропривода перемещения ползуна;
- На станке применен электрический привод поперечного перемещения шлифовального круга, внедрена система цифровой индикации текущих координат данного перемещения, что позволяет производить заточку закрытых поверхностей плоских протяжек;
- Управление приводами осуществляется контроллером фирмы SIEMENS, который обеспечивает работу станка в следующих режимах: - заточка круглых протяжек с оптимальными значениями частот вращения шлифовального круга и протяжки;
- заточка плоских протяжек с управлением поперечным перемещением шлифовального круга рукояткой, задающей направление и скорость перемещения, или с автоматическим перемещением между программными конечными выключателями.
- Управление приводом шлифовального круга, а также приводом поводка передней бабки и ползуна шлифовальных салазок осуществляется частотными преобразователями серии FR-A фирмы MITSUBISHI;
- Схема управления электрооборудованием станка выполнена на программируемом контроллере серии S7-300 фирмы SIEMENS с процессором CPU314-C-PtP. Программируемый контроллер формирует сигналы управления частотными преобразователями, панелью оператора, текстовым дисплеем, обрабатывает информацию с фотоимпульсных датчиков.
- электродвигатель поперечного перемещения шлифовальной головки РИС.2
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольший диаметр круглой протяжки, устанавливаемой в центрах, мм. | 200 |
| Наибольшая длина круглой протяжки, устанавливаемой в центрах, мм. | 1400 |
| Наибольшая ширина плоской протяжки с прямыми зубьями, мм. | 250 |
| Наибольшая ширина плоской протяжки с зубьями, расположенными под углом 30 град., мм. | 120 |
| Диаметр абразивного шлифовального круга, мм. | 25 - 200 (тип ПП и Т); 125 (тип ЧЦ) |
| Наибольший диаметр шлифовальных кругов, мм. | 125 |
| Окружная скорость шлифовального круга, м/с | до 35 |
| Наибольшее продольное перемещение стола, мм. | 1200 |
| Наибольшее перемещение колонны, мм. | 300 |
| Высота центров, мм. | 160 |
| Угол поворота шлифовальной головки в вертикальной плоскости, град. | 0 - 90 |
| Угол поворота шлифовальной головки в горизонтальной плоскости, град. | +- 30 |
| Диапазон частот вращения шпинделя, об./мин. | 3000 - 21000 |
| Мощность привода шлифовального круга, кВт | 2,2 |
| Скорость перемещения шлифовальных салазок, мм/мин | 60 - 5000 |
| Дискрета цифровой индикации, мм. | 0,01 |
| Установленная суммарная мощность, кВт | 6,326 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 3700 х 2040 х 1520 |
| Масса, кг. |
