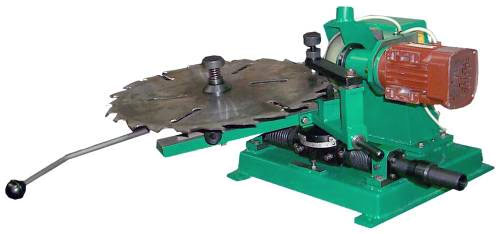

СЗТП 600Т Станок заточной для дисковых пил
Аналоги и варианты наименования:
СЗТП-600Т, ВЗ-464, СЗТП-600ТМ, GA-600
НАЗНАЧЕНИЕ:
СЗТП 600Т предназначен для заточки по передней и задней поверхностям зуба любых дисковых пил диаметром 140-700 мм (круглые пилы для продольной и поперечной распиловки, а также пилы с твердым сплавом). Станок найдет широкое применение для лесопильных производств, столярных мастерских и мебельных фабрик, которые используют круглопильные, многопильные, бревнопильные , кромкообрезные, торцовочные , форматно-раскроечные станки.
ОСОБЕННОСТИ:
- Ручной режим заточки;
- Заточка пил с прямыми, косыми, трапециевидными и треугольными зубьями;
- Простота в работе, не требует специальной квалификации оператора;
- Надежная сварная конструкция обеспечивает высокую виброустойчивость станка, что гарантирует высокую точность заточки инструмента;
- Поворот пилы на зуб осуществляется толкателем вручную. Позиционирование толкателя от передней грани обеспечивает подвод следующего зуба в одну и ту же точку, тем самым исключаем проблему с разношаговостью пил и обеспечиваем одинаковые съемы;
- Подвод пилы осуществляется маятниковым механизмом. Быстрая установка позволяет с легкостью настроиться на другой тип затачиваемых пил;
- Настройка углов заточки осуществляется по шкале. Удобная настройка углов заточки обеспечивает быструю подготовку станка к работе;
- Высокоточная настройка съема. Минимальная величина съема 0,05 мм.;
- Удобная перенастройка на диаметр обеспечивает быструю подготовку станка к работе и делает станок максимально универсальным;
- Возможно исполнение на 220В;
- Возможность заточки подрезных пил диаметром 80-130 мм. при использовании Стойки М;
- Возможность заточки дисковых (насадных) фрез диаметром 125-250 мм. при использовании Стойки Фп;
СЗТП 600Т предназначен для заточки по передней и задней поверхностям зуба любых дисковых пил диаметром 140-700 мм (круглые пилы для продольной и поперечной распиловки, а также пилы с твердым сплавом). Станок найдет широкое применение для лесопильных производств, столярных мастерских и мебельных фабрик, которые используют круглопильные, многопильные, бревнопильные , кромкообрезные, торцовочные , форматно-раскроечные станки.
ОСОБЕННОСТИ:
- Ручной режим заточки;
- Заточка пил с прямыми, косыми, трапециевидными и треугольными зубьями;
- Простота в работе, не требует специальной квалификации оператора;
- Надежная сварная конструкция обеспечивает высокую виброустойчивость станка, что гарантирует высокую точность заточки инструмента;
- Поворот пилы на зуб осуществляется толкателем вручную. Позиционирование толкателя от передней грани обеспечивает подвод следующего зуба в одну и ту же точку, тем самым исключаем проблему с разношаговостью пил и обеспечиваем одинаковые съемы;
- Подвод пилы осуществляется маятниковым механизмом. Быстрая установка позволяет с легкостью настроиться на другой тип затачиваемых пил;
- Настройка углов заточки осуществляется по шкале. Удобная настройка углов заточки обеспечивает быструю подготовку станка к работе;
- Высокоточная настройка съема. Минимальная величина съема 0,05 мм.;
- Удобная перенастройка на диаметр обеспечивает быструю подготовку станка к работе и делает станок максимально универсальным;
- Возможно исполнение на 220В;
- Возможность заточки подрезных пил диаметром 80-130 мм. при использовании Стойки М;
- Возможность заточки дисковых (насадных) фрез диаметром 125-250 мм. при использовании Стойки Фп;
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Диаметр затачиваемой пилы, мм. | 140 - 700 |
| Толщина затачиваемых пил, мм. | 2 - 5 |
| Посадочный диаметр пилы, мм. | 20, 30, 32, 50 |
| Передний угол заточки зубьев пил, град. | -8 …+25 |
| Задний угол заточки зубьев пил, град. | 0 … 30 |
| Углы косой заточки передней и задней граней, град. | 0 - 15 / 0 - 45 |
| Параметры шлифовального круга (D наружн. / d посадочн. / B), мм. | 150 / 32 |
| Частота вращения шлифовального круга, об/мин. | 2730 |
| Мощность привода шлифовального круга, кВт | 0,25 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 700 х 600 х 500 |
| Масса, кг. | 50 |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
- круг алмазный тарельчатый 12R4;
- круг корундовый тип 12;
- тумба с поддоном и системой СОЖ и ящиком для инструмента;
- стойка М для заточки подрезных пил диаметром 80-130 мм.;
- стойка Фп для заточки дисковых (насадных) фрез диаметром 125-250 мм..
- Станок в сборе;
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
- круг алмазный тарельчатый 12R4;
- круг корундовый тип 12;
- тумба с поддоном и системой СОЖ и ящиком для инструмента;
- стойка М для заточки подрезных пил диаметром 80-130 мм.;
- стойка Фп для заточки дисковых (насадных) фрез диаметром 125-250 мм..
