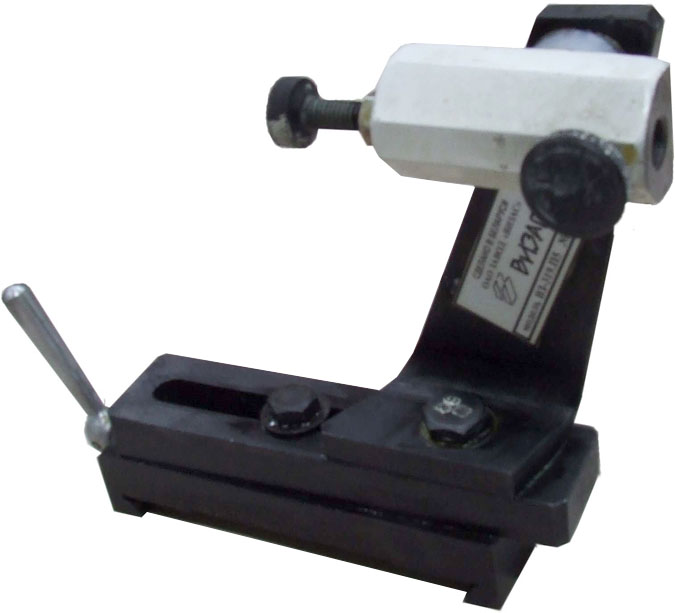

ВЗ-319.П5 Приспособление для линейной правки круга
НАЗНАЧЕНИЕ:
Предназначено для линейной правки шлифовального круга алмазным карандашом или алмазозаменителем.
ОСОБЕННОСТИ:
- Алмазный карандаш не входит в комплект поставки;

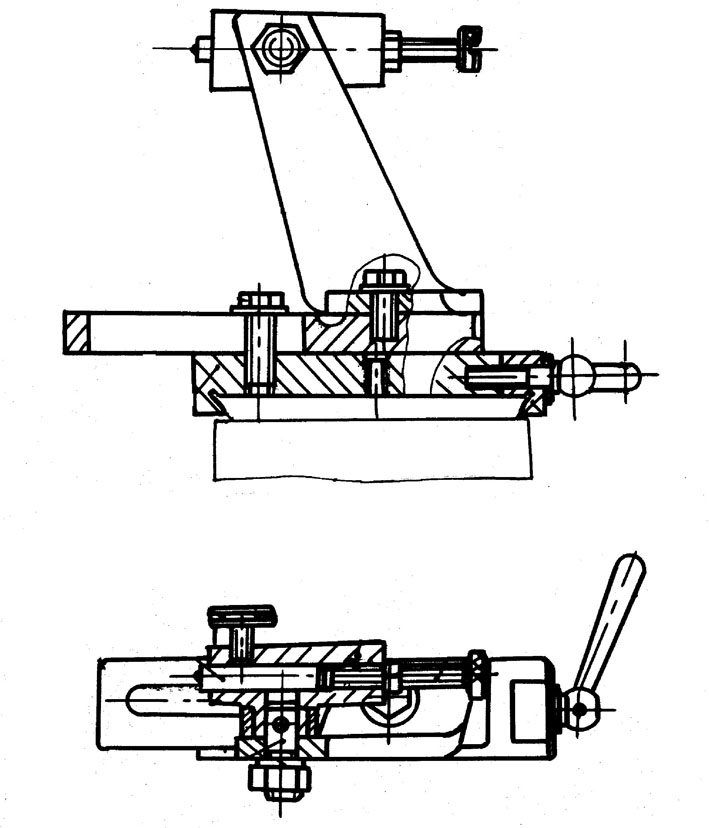

- Принцип работы: приспособление устанавливается на крестовый стол станка. Положение карандаша относительно шлифовального круга выставляется поворотом кронштейна и перемещением плиты.
Предназначено для линейной правки шлифовального круга алмазным карандашом или алмазозаменителем.
ОСОБЕННОСТИ:
- Алмазный карандаш не входит в комплект поставки;
- Принцип работы: приспособление устанавливается на крестовый стол станка. Положение карандаша относительно шлифовального круга выставляется поворотом кронштейна и перемещением плиты.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Заточная операция | Правка круга |
| Высота вершины алмазного карандаша над плоскостью крестового стола, мм | 137 |
| Диаметр алмазного карандаша, мм | 10 |
| Габаритные размеры (LxBxH), мм. | 200 x 94 x 161 (356х200х200 в упаковке) |
| Масса, кг. | 2,3 (5 брутто) |
| Применяется на станках | ВЗ-319 |
