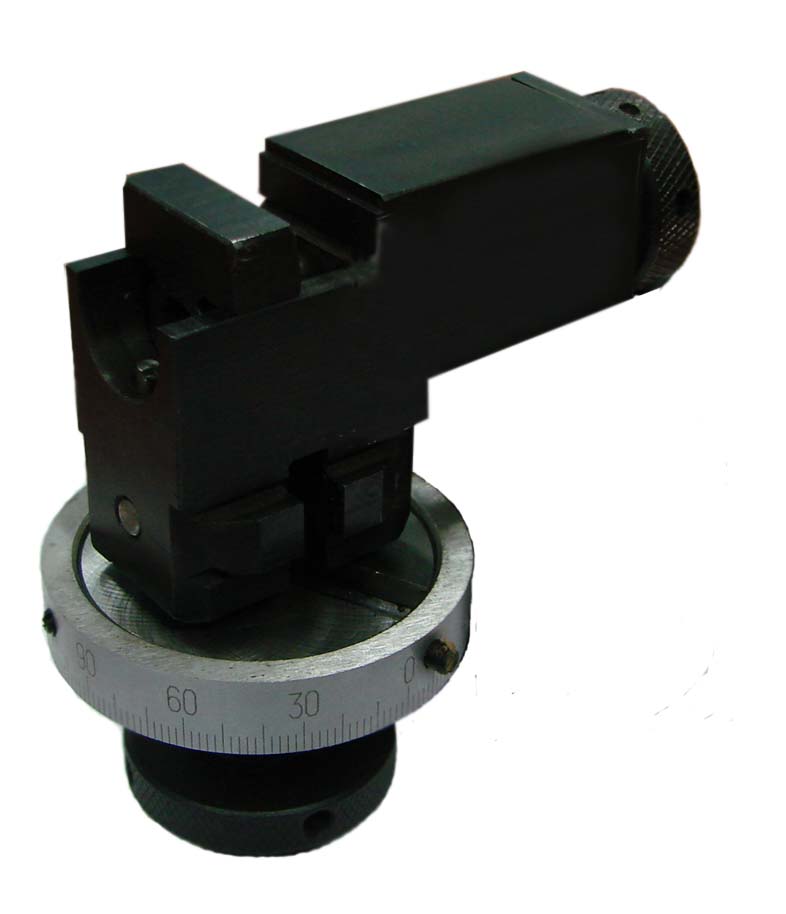

ВЗ-319.П16 Тиски трёхповоротные
НАЗНАЧЕНИЕ:
Предназначено для затачивания резцов и выполнения плоскошлифовальных работ.
ОСОБЕННОСТИ:
- Порядок работы: Установить тиски в кронштейн бабки изделия (которая входит в комплект поставки станка ВЗ-319). Установить поворотный корпус в требуемое положение относительно станка. Установить и зажать обрабатываемое изделие. Развернуть кронштейн бабки изделия и стакан соответственно в горизонтальной и вертикальной плоскости.
Предназначено для затачивания резцов и выполнения плоскошлифовальных работ.
ОСОБЕННОСТИ:
- Порядок работы: Установить тиски в кронштейн бабки изделия (которая входит в комплект поставки станка ВЗ-319). Установить поворотный корпус в требуемое положение относительно станка. Установить и зажать обрабатываемое изделие. Развернуть кронштейн бабки изделия и стакан соответственно в горизонтальной и вертикальной плоскости.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Затачиваемый инструмент | Резцы |
| Заточная операция | Заточка по всем поверхностям |
| Угол поворота в вертикальной плоскости, град. | 360 |
| Угол поворота в горизонтальной плоскости, град. | 360 |
| Наибольший расход губок тисков, мм | 20 |
| Ширина губок, мм | 25 |
| Масса, кг. | 0,9 |
| Применяется на станках | ВЗ-319 |
