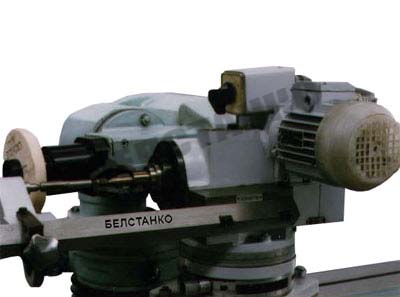

3Е642Е.П51 Приспособление для затылования метчиков
НАЗНАЧЕНИЕ:
Приспособление предназначено для затылования метчиков по заборному конусу.
Принцип работы: Установить поводковое устройство, губки на размер квадрата хвостовика метчика и настроить задний центр. Устанавливаем кулак, число кривых которого соответствует количеству перьев метчика, а сторона- направлению резьбы. Разворачиваем шпиндель и метчик на угол заборного конуса. Настраиваем величину затылования. Перед заточкой круг правится параллельно ходу стола.
Приспособление предназначено для затылования метчиков по заборному конусу.
Принцип работы: Установить поводковое устройство, губки на размер квадрата хвостовика метчика и настроить задний центр. Устанавливаем кулак, число кривых которого соответствует количеству перьев метчика, а сторона- направлению резьбы. Разворачиваем шпиндель и метчик на угол заборного конуса. Настраиваем величину затылования. Перед заточкой круг правится параллельно ходу стола.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Затачиваемый инструмент | Метчики |
| Заточная операция | Затылование по заборному конусу |
| Совместное использование с | ВЗ-318.П40, ВЗ-318.П41-02 |
| Конус шпинделя | морзе 5 АТ6 |
| Количество электродвигателей, шт. | 1 |
| Диаметр затачиваемого метчика, мм. | 3..52 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 705х365х395 |
| Масса, кг. | |
| Применяется на станках | 3А64Д, 3В642,3М642,3М642Е, 3Д642Е, 3Е642/ 3Е642Е, ВЗ-318/ ВЗ-318Е |
