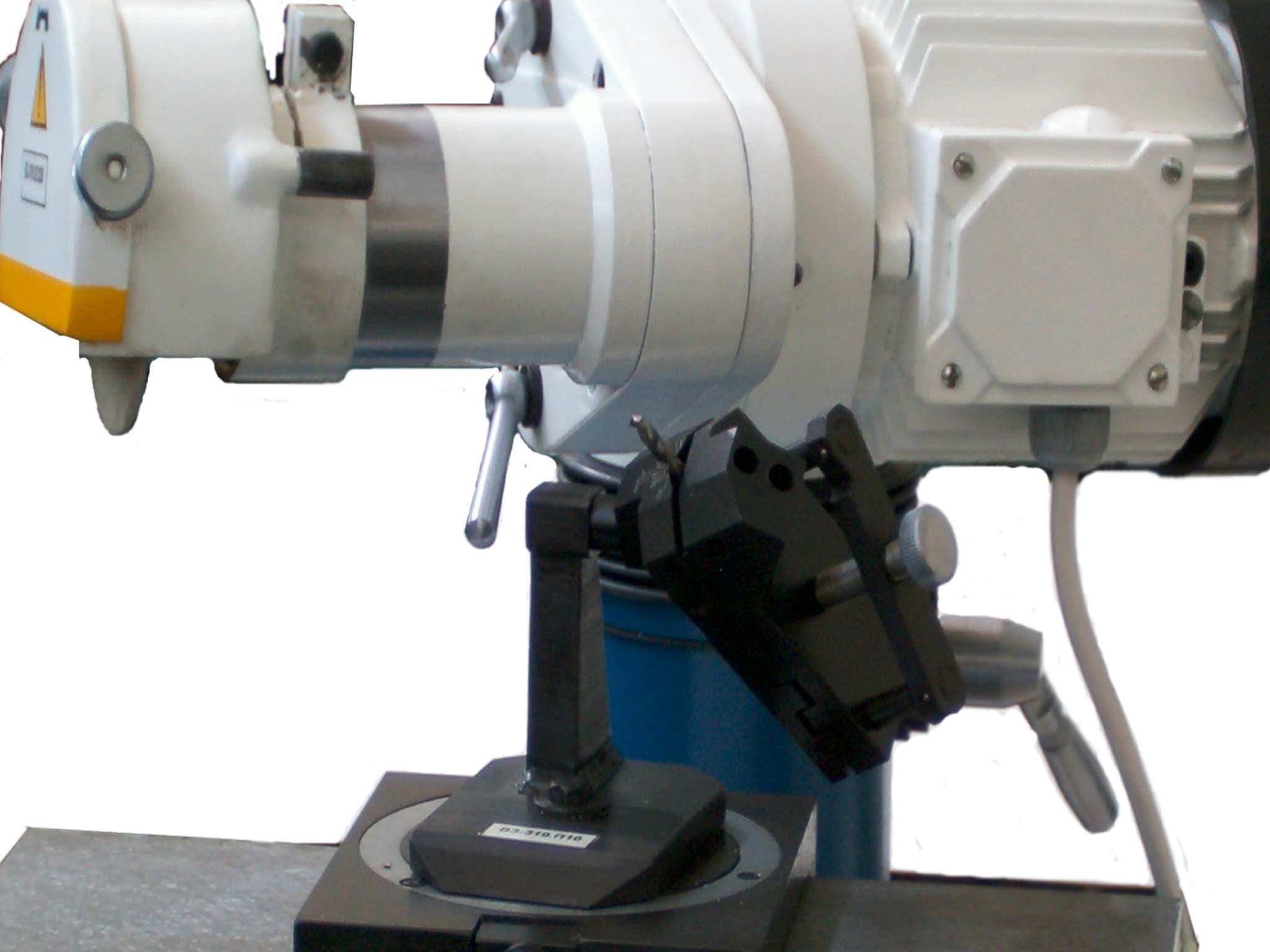

ВЗ-319.П10 Приспособление для цилиндрической заточки свёрл
НАЗНАЧЕНИЕ:
Предназначено для цилиндрической заточки правых спиральных свёрл с цилиндрическим хвостовиком при длине цилиндрической части не менее 110 мм.
ОСОБЕННОСТИ:
- Приспособление устанавливается на каретку бабки изделия ВЗ-319.П50 (которая входит в комплект поставки станка ВЗ-319);
- Порядок работы: Установить сверло в призмы, сориентировать его и зажать. Отвести кронштейн от круга и установить приспособление со сверлом. Подвести сверло к кругу, увести сверло вниз и качательным движением вокруг оси режущей кромкой вверх произвести заточку. Не меняя подачу, переставить призму и заточить другой зуб;
- Данное приспособление не является "взаимозаменяемым" с приспособлением ВЗ-318.П10
Предназначено для цилиндрической заточки правых спиральных свёрл с цилиндрическим хвостовиком при длине цилиндрической части не менее 110 мм.
ОСОБЕННОСТИ:
- Приспособление устанавливается на каретку бабки изделия ВЗ-319.П50 (которая входит в комплект поставки станка ВЗ-319);
- Порядок работы: Установить сверло в призмы, сориентировать его и зажать. Отвести кронштейн от круга и установить приспособление со сверлом. Подвести сверло к кругу, увести сверло вниз и качательным движением вокруг оси режущей кромкой вверх произвести заточку. Не меняя подачу, переставить призму и заточить другой зуб;
- Данное приспособление не является "взаимозаменяемым" с приспособлением ВЗ-318.П10
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Затачиваемый инструмент | Сверла |
| Заточная операция | Цилиндрическая заточка режущей части |
| Совместное использование с | ВЗ-319.П50 (входит в комплект станка ВЗ-319) |
| Диаметр затачиваемого сверла, мм. | 3 - 20 |
| Угол при вершине затачиваемого сверла, град. | 118 +/- 3 |
| Задний угол затачиваемого сверла, град. | 14 - 21 (уменьшается с увеличением диаметра) |
| Габаритные размеры (LxBxH), мм. | 160 х 150 х 100 (250х180х180 в упаковке) |
| Масса, кг. | 2 (5 брутто) |
| Применяется на станках | ВЗ-319 |
