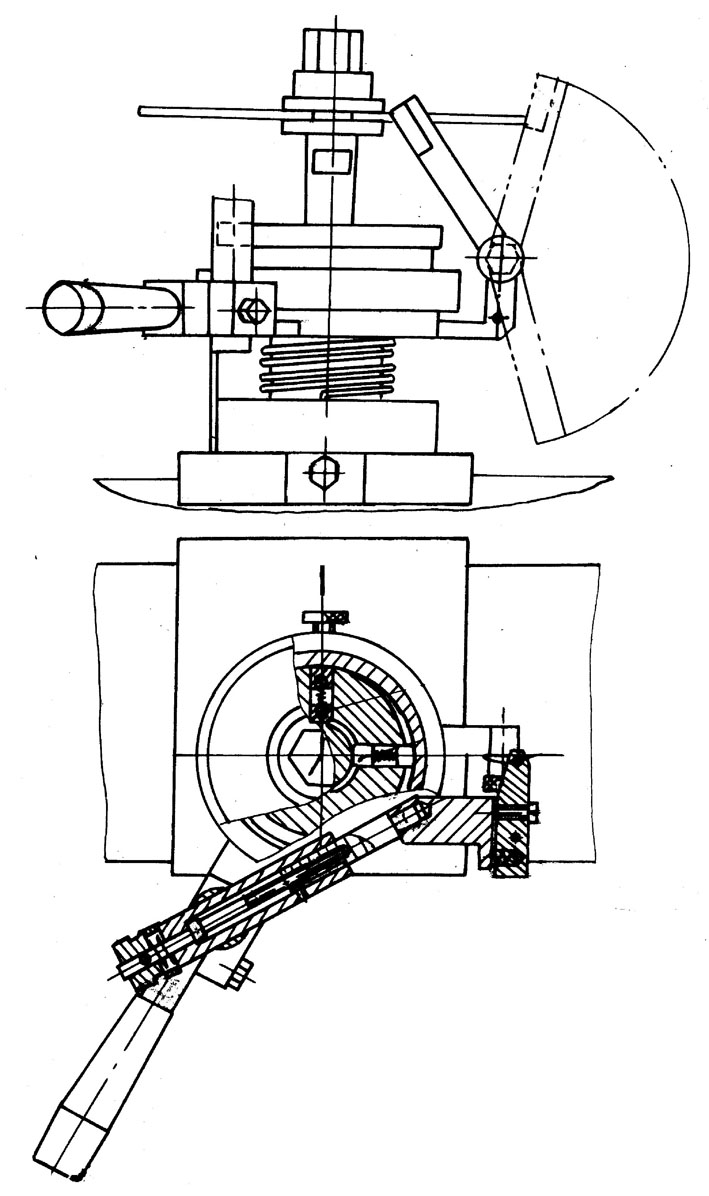

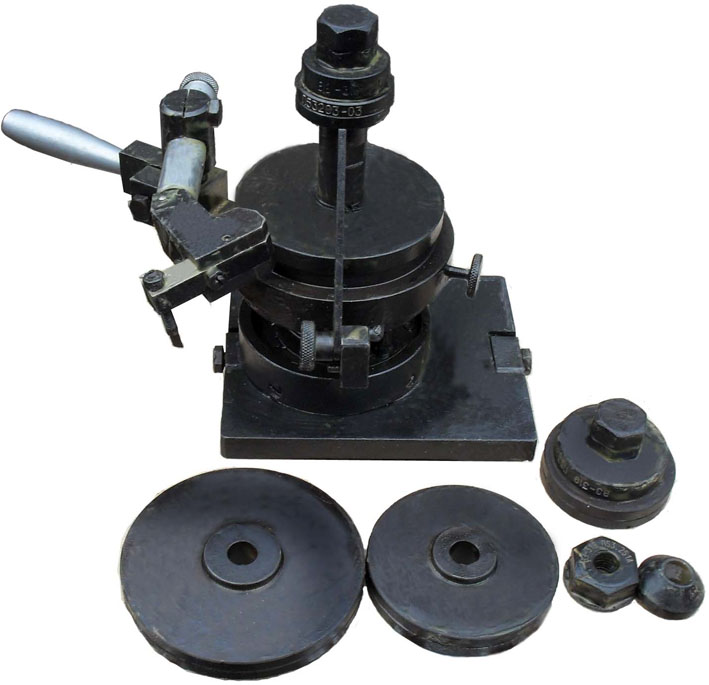

ВЗ-319.П53 Приспособление для заточки отрезных фрез
НАЗНАЧЕНИЕ:
Предназначено для заточки фрез по ГОСТ 2679-73 отдельно по передней и задней поверхностям.
ОСОБЕННОСТИ:
Принцип работы: Заточка осуществляется предварительно заправленным тарельчатым кругом. Установить фрезу на шпинделе приспособления. Установить по лимбу передний угол. Ввести шаблон во впадину первого затачиваемого зуба, затем вместо него ввести упорку. Повернуть фрезу упоркой на передней угол (задний угол) по соответствующему лимбу. Закрепить фрезу. Подвести фрезу до касания круга с затачиваемой поверхностью. Продольным перемещением стола произвести заточку.
Предназначено для заточки фрез по ГОСТ 2679-73 отдельно по передней и задней поверхностям.
ОСОБЕННОСТИ:
Принцип работы: Заточка осуществляется предварительно заправленным тарельчатым кругом. Установить фрезу на шпинделе приспособления. Установить по лимбу передний угол. Ввести шаблон во впадину первого затачиваемого зуба, затем вместо него ввести упорку. Повернуть фрезу упоркой на передней угол (задний угол) по соответствующему лимбу. Закрепить фрезу. Подвести фрезу до касания круга с затачиваемой поверхностью. Продольным перемещением стола произвести заточку.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Затачиваемый инструмент | Отрезные фрезы |
| Заточная операция | Заточка по передней и задней поверхностям |
| Посадочный диаметр шпинделя, мм. | 12 |
| Угол заточки, град. | макс. 20 |
| Диаметры затачиваемых фрез, мм. | 50 - 160 |
| Габаритные размеры (LxBxH), мм. | 240 x 210 x 185 (330х290х250 в упаковке) |
| Масса, кг. | 7,6 (14 брутто) |
| Применяется на станках | ВЗ-319 |
