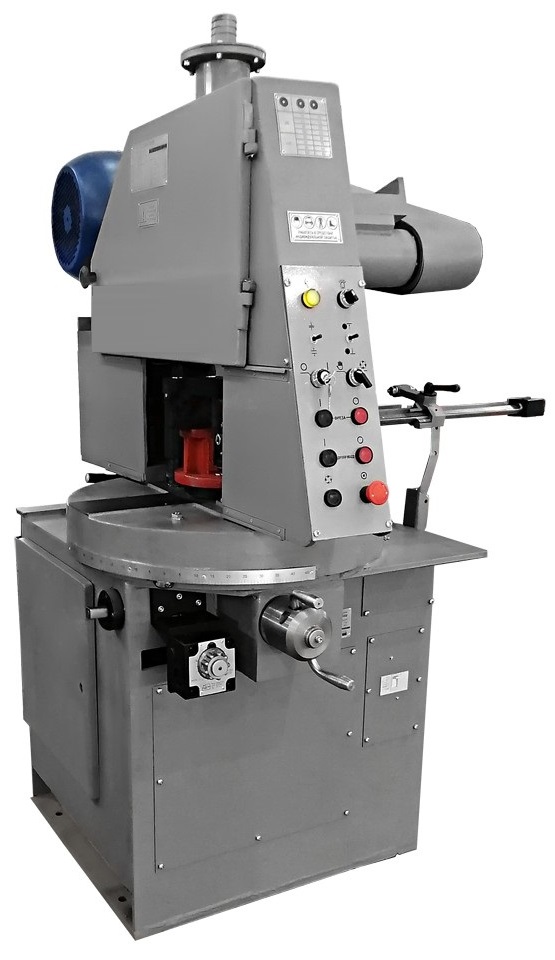

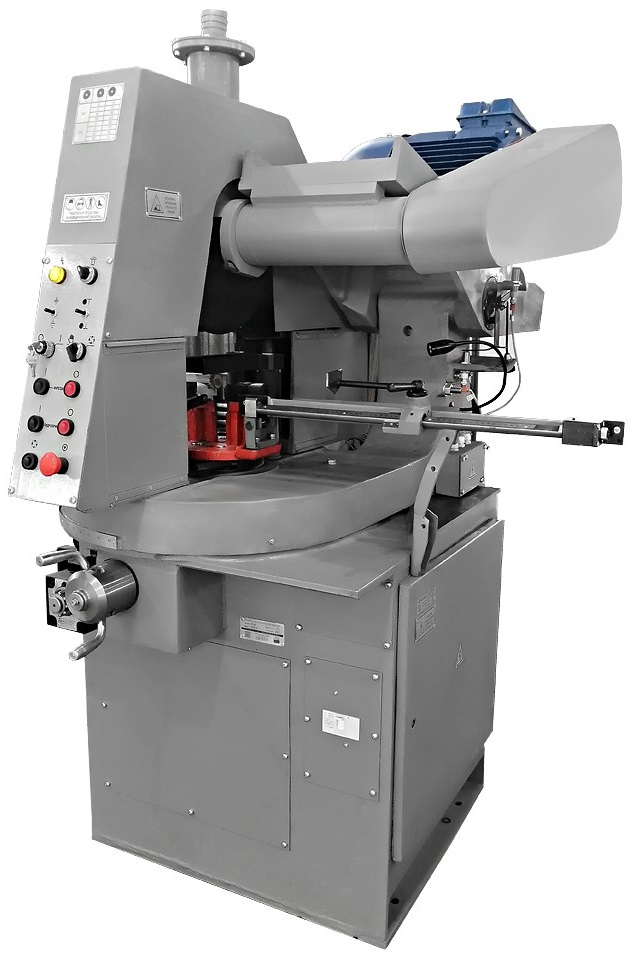

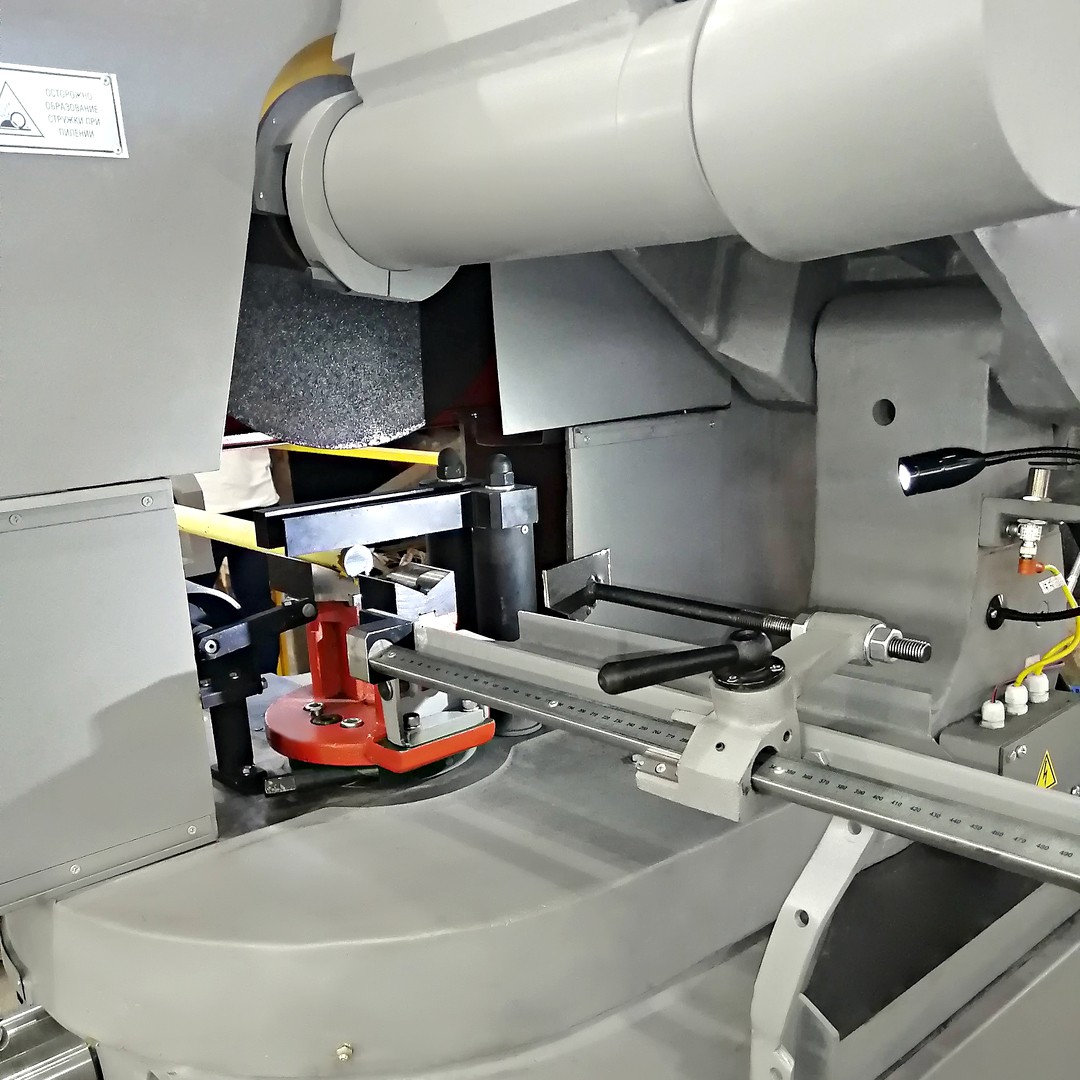

8Г240МП Полуавтоматический абразивно-отрезной станок
НАЗНАЧЕНИЕ:
Станок 8Г240МП предназначен для разрезки абразивным кругом черных металлов различных профилей, как под прямым углом, так и под любым другим углом до 45° к оси заготовки путем поворота шпиндельной головки в горизонтальной плоскости. Разрезка под прямым углом производится по упору, под углом, отличным от 90° - по разметке без упора. Станок найдет применение в заготовительных цехах и участках заводов, связанных с обработкой металла, а также ремонтных мастерских.
ОСОБЕННОСТИ:
- Работа станка состоит из следующих переходов: установка заготовки, продвижение заготовки до упора, зажим заготовки; подача отрезного круга на заготовку; возврат отрезного круга в исходное положение; разжим заготовки;
- В корпусе шпиндельной головки на высокоточных радиально-упорных подшипниках установлен шпиндель отрезного круга. На шпинделе фланцами и гайкой крепится отрезной круг. Вращение шпинделя осуществляется ременной передачей через шкив;
- Ограждение станка предназначено для защиты рабочего от абразивной и металлической пыли, образующейся в процессе резания. Оно состоит из защитного кожуха, закрепленного на шпиндельной головке и ограждения, состоящего из переднего литого чугунного корпуса, на котором находится пульт управления станком, и заднего литого чугунного корпуса , в котором установлен шламосборник;
- Станок имеет два цикла работы полуавтоматический и наладочный;
- Механизм компенсации износа круга станка 8Г240МП предназначен для сохранения постоянства величины поднятия кромки абразивного круга над разрезаемой заготовкой;
- Редуктор поворота предназначен для поворота шпиндельной головки на угол резания и представляет собой литой корпус, в котором смонтирована червячная передача. На выходном валу червячного колеса установлено зубчатое колесо , которое входит в зацепление с зубчатым сектором.
- Станок оснащён блокировкой выключения электродвигателя шпинделя при незакрытом кожухе.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Рабочие столы, основные размеры | |
| Диаметр отрезного абразивного круга, мм. | 300 / 400 |
| Толщина отрезного абразивного круга, мм. | 3 / 4 |
| Посадочный диаметр отрезного абразивного круга, мм. | 32 |
| Точность длины реза, мм. | 0,1 |
| Наибольший диаметр отрезаемого прутка (угол реза 90°), мм. | 60 |
| Наибольший диаметр отрезаемой трубы (угол реза 90°), мм. | 100 |
| Наибольшие размеры разрезаемого квадрата (угол реза 90°), мм. | 60 х 60 |
| Наибольшие размеры уголка (угол реза 90°), мм. | 90 х 90 х 9 |
| Наибольшие размеры швеллера (угол реза 90°), мм. | № 10 |
| Наибольший диаметр отрезаемого прутка (угол реза 45°), мм. | 40 |
| Наибольший диаметр отрезаемой трубы (угол реза 45°), мм. | 60 |
| Наибольшие размеры разрезаемого квадрата (угол реза 45°), мм. | 40 х 40 |
| Наибольшие размеры уголка (угол реза 45°), мм. | 63 х 63 х 6 |
| Наибольшие размеры швеллера (угол реза 45°), мм. | № 5 |
| Длина отрезаемой заготовки по упору, мм. | 20...500 |
| Наибольший угол поворота шпиндельной головки в горизонтальной плоскости (от исходного положения при переналадке станка), град. | 45 |
| Начальная скорость резания, м./сек. | 50, 80 |
| Частота вращения отрезного абразивного круга Ø 400 мм, об./мин. | 2389, 3822 |
| Наименьшая скорость подачи отрезного круга, мм./мин. | 50 |
| Наибольшая скорость подачи отрезного круга, мм./мин. | 2600 |
| Скорость отвода отрезного круга в исходное положение, мм./мин. | 3000 |
| Емкость бака гидростанции, л. | 40 |
| Регулирование скорости рабочей подачи отрезного круга | бесступенчатое |
| Привод главного движения | электромеханический |
| Привод подачи шпиндельной головки | гидравлический |
| Привод зажима заготовки | гидравлический |
| Напряжение питания, В | 380 |
| Напряжение питания, В | 380 |
| Электродвигатель главного привода, кВт | 15 |
| Габариты станка без приставного оборудования (длина х ширина х высота), мм. | 1440 х 1230 х 1820 |
| Масса станка, кг. | 1090 |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе:
- Призма 2 шт., для резки круглых заготовок диаметром до 100 мм.
- Шкив шпинделя для круга Ø 400мм, V=50 м/с (установлен на станке) ;
- Шкив шпинделя для круга Ø 400мм, V=80 м/с;
- Шкив электродвигателя 1 шт., установлен на станке;
- Гидравлические прижимы заготовки, с возможностью регулировки усилия;
- Устройство для отрезки мерных заготовок 500 мм. ;
- Раздающий лоток для сбора мерных заготовок;
- Подвижный защитный экран;
- Индикатор силы тока;
- Устройство для отрезки мерных заготовок 500 мм.;
- Блокировка выключения электродвигателя шпинделя, при незакрытом кожухе;
- Датчик износа круга;
- Круг 400х4х32 14А ГОСТ 21963-82;
- Ключ к замку электрошкафа;
- Ключ ГОСТ 2839-80 7811-0045;
- Рукоятка поворота шпиндельной головки;
- Подставка для поддержки длинных заготовок;
- Съемник для демонтажа изношенного круга;
- Руководство по эксплуатации;
- Комплект паспортов на покупные изделия.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Частотный привод шпинделя;
- Устройство для отрезки мерных заготовок 1000 мм.;
- Устройство для подачи заготовок приводное;
- Устройство для подачи заготовок неприводное;
- Призма для резки квадратной заготовки со стороной до 50 мм, уголка 35х35 и швеллера №5 – 2 шт.;
- Призма для резки квадратной заготовки со стороной до 50 до 100 мм., уголка 90х90 и швеллера от №5 до №10 – 2 шт.;
- Шкив шпинделя для круга Ø 400мм, V=63 м/с;
- Шкив шпинделя для круга Ø 400мм, V=100 м/с;
- Шкив шпинделя для круга Ø 300мм, V=50 м/с;
- Шкив шпинделя для круга Ø 300мм, V=63 м/с;

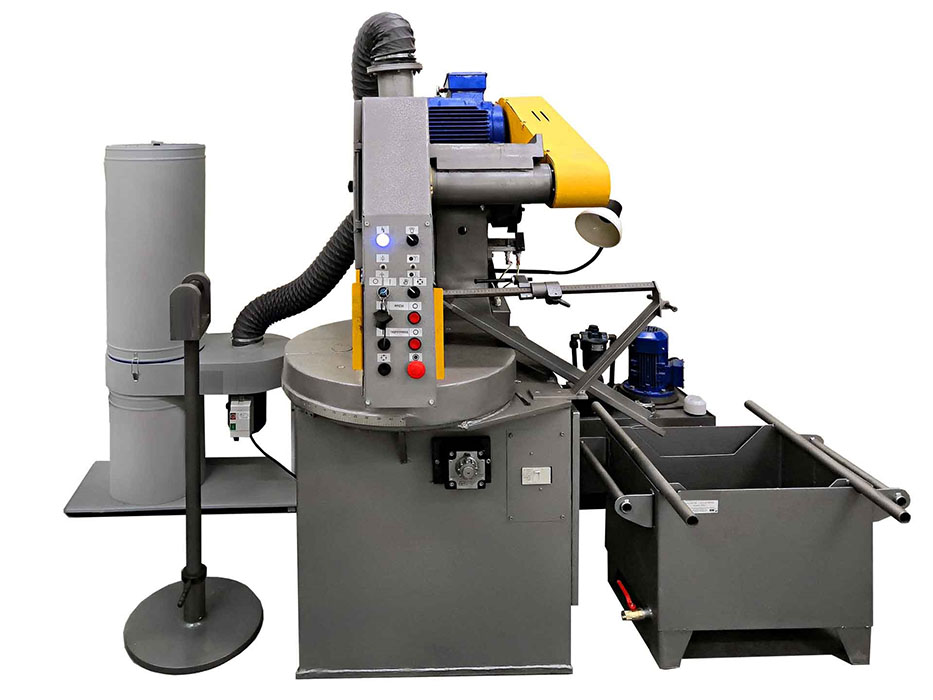

- Агрегат пылеулавливающий УВП-2000А (2000 м. куб./час).
