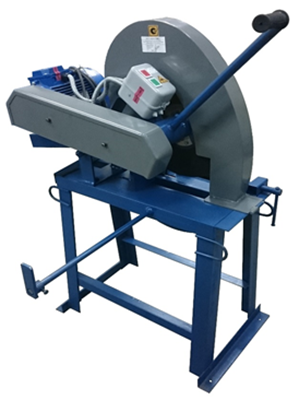

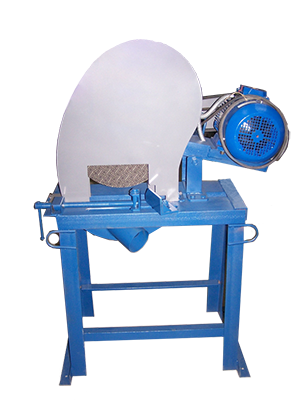

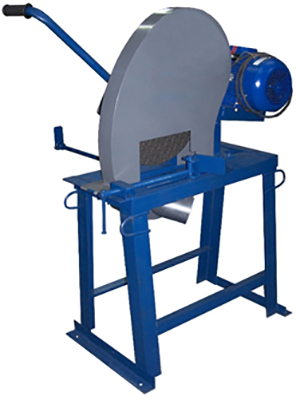

СОМ-400С Станок абразивно-отрезной маятниковый
НАЗНАЧЕНИЕ:
Станок абразивно-отрезной маятниковой модели СОМ-400С предназначен для резки труб, арматуры, металлопроката и т.п. с помощью армированных кругов.
ОСОБЕННОСТИ:
- Работа на станке при резке заготовок осуществляется в ручном режиме, оператор поднимает и опускает маятниковый пильный узел за длинную рукоятку, на противоположном коротком конце которой закреплен электродвигатель, служащий в том числе как противовес;
- Конструкция защитного кожуха и пылеотвод уменьшает разлетание искр и накапливание абразивной пыли в атмосфере работающего станка;
- Маятниковый узел на подшипниках;
- Возможно подсоединение станка к пылеулавливающему агрегату.
Станок абразивно-отрезной маятниковой модели СОМ-400С предназначен для резки труб, арматуры, металлопроката и т.п. с помощью армированных кругов.
ОСОБЕННОСТИ:
- Работа на станке при резке заготовок осуществляется в ручном режиме, оператор поднимает и опускает маятниковый пильный узел за длинную рукоятку, на противоположном коротком конце которой закреплен электродвигатель, служащий в том числе как противовес;
- Конструкция защитного кожуха и пылеотвод уменьшает разлетание искр и накапливание абразивной пыли в атмосфере работающего станка;
- Маятниковый узел на подшипниках;
- Возможно подсоединение станка к пылеулавливающему агрегату.
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Параметры отрезного круга (D наружн. / d посадочн. / B), мм. | 400 (300) х 32 х 4 (3) |
| Наибольший размер отрезаемого круглого проката под углом 90º, мм. | 60 (50) |
| Наибольший размер отрезаемой трубы под углом 90º, мм. | 120 (100) |
| Наибольший размер отрезаемой профильной трубы углом 90º, мм. | 120 х 120 (100 х 100) |
| Наибольший размер отрезаемого уголка углом 90º, мм. | 110 х 110 (90 х 90) |
| Наибольший размер отрезаемого швеллера углом 90º, мм. | 140 (120) |
| Механизм зажима заготовки | ручной |
| Угол поворота трубоприжима, град. | 0 - 45 |
| Частота вращения шпинделя, об/мин. | 3500 |
| Мощность привода главного движения, кВт | 4 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 550 х 1050 х 1580 |
| Масса, кг. | 108 |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Отрезной круг (установлен на станке);
- Паспорт.
- Станок в сборе;
- Отрезной круг (установлен на станке);
- Паспорт.
