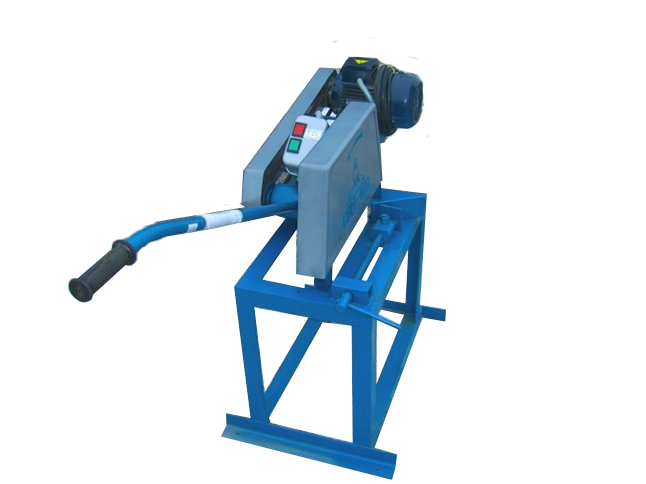

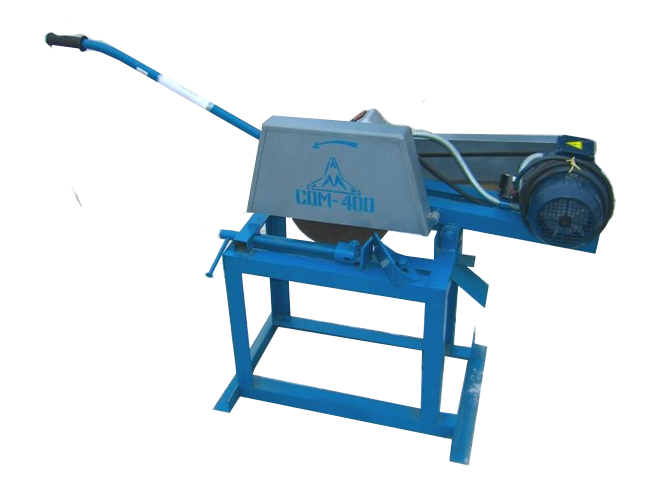

СОМ-400Г Станок абразивно-отрезной маятниковый
Аналоги и варианты наименования:
СОМ-400, СОМ400, СО-400ПМ, ПМ-005, СО-404Б, Z-404, Z-405п, СОТМ-2, 82АС400
НАЗНАЧЕНИЕ:
Станок СОМ-400Г предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз.
ОСОБЕННОСТИ:
- Работа на станке при резке заготовок осуществляется в ручном режиме, оператор поднимает и опускает маятниковый пильный узел за длинную рукоятку, на противоположном коротком конце которой закреплен электродвигатель, служащий в том числе как противовес;
- Наличие горизонтального прижима отрезаемой заготовки;
- Маятниковый узел на подшипниках;
- В целях безопасности ременной привод и отрезной круг закрыты металлическими кожухами.
Станок СОМ-400Г предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз.
ОСОБЕННОСТИ:
- Работа на станке при резке заготовок осуществляется в ручном режиме, оператор поднимает и опускает маятниковый пильный узел за длинную рукоятку, на противоположном коротком конце которой закреплен электродвигатель, служащий в том числе как противовес;
- Наличие горизонтального прижима отрезаемой заготовки;
- Маятниковый узел на подшипниках;
- В целях безопасности ременной привод и отрезной круг закрыты металлическими кожухами.
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Параметры отрезного круга (D наружн. / d посадочн. / B), мм. | 400 (300) х 32 х 4 (3) |
| Наибольший размер отрезаемого круглого проката под углом 90º, мм. | 40 |
| Наибольший размер отрезаемой трубы под углом 90º, мм. | 100 |
| Наибольший размер отрезаемой профильной трубы углом 90º, мм. | 100 х 100 |
| Наибольший размер отрезаемого уголка углом 90º, мм. | 90 х 90 |
| Наибольший размер отрезаемого швеллера углом 90º, мм. | 120 |
| Механизм зажима заготовки | ручной |
| Угол поворота трубоприжима, град. | 0 - 45 |
| Частота вращения шпинделя, об/мин. | 3500 |
| Мощность привода главного движения, кВт | 2,2 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1000 х 500 х 1480 |
| Масса, кг. | 65 |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Отрезной круг (установлен на станке);
- Паспорт.
- Станок в сборе;
- Отрезной круг (установлен на станке);
- Паспорт.
