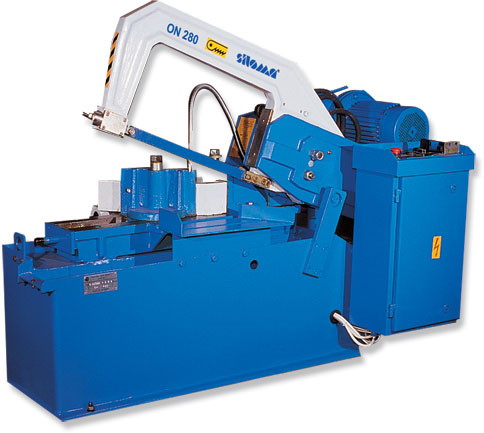

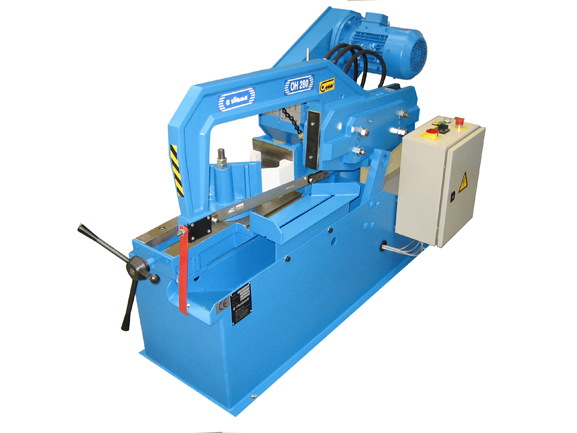

ОН-280 Станок отрезной ножовочный
Аналоги и варианты наименования:
ВШ-042, ВСР-042, 8725, МП6-1697, СН-1, 8725А, 8725АМ, 8725-22, 8Б72К, Н-1, 872.
НАЗНАЧЕНИЕ:
Станок ОН-280 предназначен для резки машинным ножовочным полотном круглого проката, труб, швеллеров, уголков из всех основных материалов. Отрезные станки используются на производствах с мелкосерийным и единичным выпуском изделий в ремонтных и заготовительных цехах предприятий машиностроения.
ОСОБЕННОСТИ:
- Гидрофицированная подача и подъем пильной рамы ;
- Подача и закрепление заготовки осуществляется вручную;
- Натяжение полотна производится вручную;
- Поворот тисков и настройка длины реза осуществляется вручную;
- Подача смазочно-охлаждающей жидкости происходит автоматически;
- Использование тисков позволяет производить резку под углом 45°;
- Ножовочные станки серии ОН являются компактным и удобным в использовании оборудованием и отличаются весьма высоким сроком службы.
Станок ОН-280 предназначен для резки машинным ножовочным полотном круглого проката, труб, швеллеров, уголков из всех основных материалов. Отрезные станки используются на производствах с мелкосерийным и единичным выпуском изделий в ремонтных и заготовительных цехах предприятий машиностроения.
ОСОБЕННОСТИ:
- Гидрофицированная подача и подъем пильной рамы ;
- Подача и закрепление заготовки осуществляется вручную;
- Натяжение полотна производится вручную;
- Поворот тисков и настройка длины реза осуществляется вручную;
- Подача смазочно-охлаждающей жидкости происходит автоматически;
- Использование тисков позволяет производить резку под углом 45°;
- Ножовочные станки серии ОН являются компактным и удобным в использовании оборудованием и отличаются весьма высоким сроком службы.
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольший диаметр отрезаемой заготовки круглой формы под углом 90°, мм. | 280 |
| Наибольший диаметр отрезаемой заготовки круглой формы под углом 45°, мм. | 180 |
| Наибольший размер прямоугольной заготовки, мм. | 250 х 250 |
| Параметры инструмента |
Ножовочное полотно 450 х 40 х 2 мм. |
| Скорость резания (ступенчатое регулирование), м./мин. | 10,5; 13,5; 16,5; 21; 27; 33 |
| Производительность при резке стали 45 Ø100 мм. с охлаждением, см²/мин. | 28 |
| Механизм зажима заготовки в тисках | ручной |
| Расстояние от пола до рабочего стола, мм. | 500 |
| Отклонение от перпендикулярности оси заготовки по отношению направлению движения полотна, мм. | 0,01 / 100 |
| Мощность привода главного движения, кВт | 1,5 / 2,2 |
| Емкость бака гидравлической системы, л. | 2,5 |
| Емкость системы охлаждения, л. | 60 |
| Мощность двигателя системы охлаждения, кВт. | 0,06 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. |
1490 х 740 х 1020 (1650 х 900 х 1200 транспортный размер) |
| Масса, кг. |
540 (брутто 570) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Ножовочное полотно (установлено на станке);
- Приспособление для резания под углом 45o;
- Набор слесарно-монтажного инструмента;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- приспособление для пакетной резки материала;
- приспособление для резки коротких заготовок,
- приспособление для точных перемещений материала,
- стойка для материала.
- Станок в сборе;
- Ножовочное полотно (установлено на станке);
- Приспособление для резания под углом 45o;
- Набор слесарно-монтажного инструмента;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- приспособление для пакетной резки материала;
- приспособление для резки коротких заготовок,
- приспособление для точных перемещений материала,
- стойка для материала.
