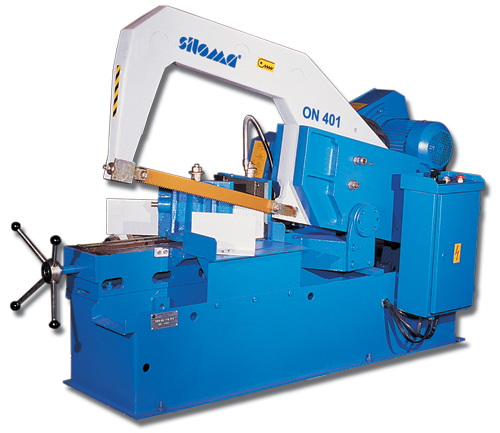

ОН-401 Станок отрезной ножовочный
Аналоги и варианты наименования:
ON-401; ON401
; ОН401
НАЗНАЧЕНИЕ:
Предназначен для резки машинным ножовочным полотном круглого проката, труб, швеллеров, уголков, из всех основных материалов. Использование тисков позволяет производить резку под углом 45o.
ОСОБЕННОСТИ:
- Подача и закрепление заготовки осуществляется вручную;
- Подача и подъем пильной рамы за счет гидравлики.
Предназначен для резки машинным ножовочным полотном круглого проката, труб, швеллеров, уголков, из всех основных материалов. Использование тисков позволяет производить резку под углом 45o.
ОСОБЕННОСТИ:
- Подача и закрепление заготовки осуществляется вручную;
- Подача и подъем пильной рамы за счет гидравлики.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольший диаметр отрезаемой заготовки круглой формы, мм. |
400 (рез под 90o); 250 (рез под 45o) |
| Наибольшая длина стороны заготовки квадратной формы, мм. |
340 (рез под 90o); 250 (рез под 45o) |
| Наибольший размер отрезаемой заготовки прямоугольного сечения, мм. |
210х380 (рез под 90o); 250х250 (рез под 45o) |
| Максимальный размер разрезаемого пакета заготовок, мм. | 170х250 |
| Параметры инструмента | Ножовочное полотно 600х50х2,5 мм. |
| Скорость резания, м/с | 10/13/16/21/26/32 (Ступенчатое регулирование) |
| Число двойных ходов пильной рамы в минуту | 33; 42; 52; 65; 85; 104 |
| Величина хода пильной рамы, мм. | 164,8 |
| Механизм зажима заготовки | вручную |
| Угол поворота тисков, град. | 45 |
| Мощность привода главного движения, кВт | 3,2 / 4,0 |
| Емкость бака гидравлической системы, л. | 3 |
| Емкость системы охлаждения, л. | 35 |
| Мощность двигателя системы охлаждения, кВт. | 0,06 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 2120 х 780 х 1600 |
| Масса, кг. | 800 |
