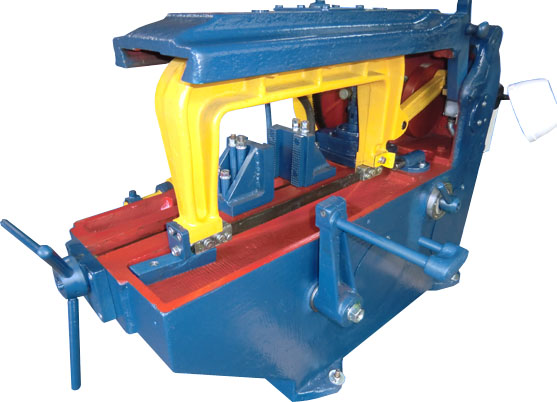

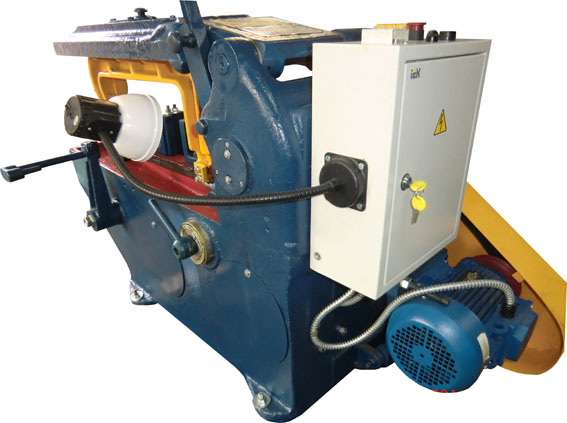

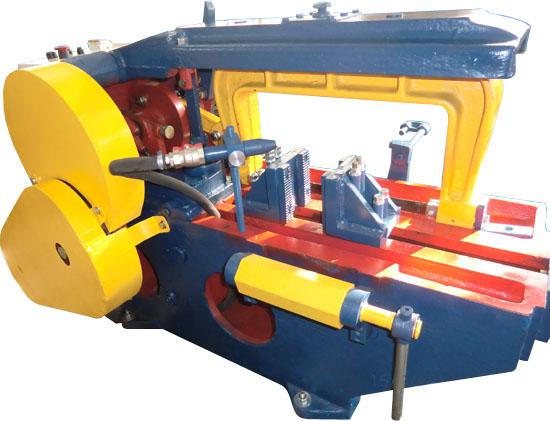

8725 Станок отрезной ножовочный
Аналоги и варианты наименования:
8725АМ
; 8725А
НАЗНАЧЕНИЕ:
Предназначен для отрезки круглого и профильного материала из стали, чугуна и цветных металлов машинным ножовочным полотном для металла. Резка производится в плоскости, перпендикулярной к оси заготовки, а также под углами до 45°. Станок применяется в условиях индивидуального и серийного производства. Климатическое исполнение УХЛ4 (ГОСТ 15150-69), класс точности станка Н.
Предназначен для отрезки круглого и профильного материала из стали, чугуна и цветных металлов машинным ножовочным полотном для металла. Резка производится в плоскости, перпендикулярной к оси заготовки, а также под углами до 45°. Станок применяется в условиях индивидуального и серийного производства. Климатическое исполнение УХЛ4 (ГОСТ 15150-69), класс точности станка Н.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольший диаметр отрезаемой заготовки круглой формы, мм. |
250 (рез под 90o); 140 (рез под 45o) |
| Наибольшая длина стороны заготовки квадратной формы, мм. |
250 (рез под 90o) 140х450 (рез под 45o) |
| Наибольшая длина заготовки, устанавлеемой по упору, мм. | 350 |
| Ширина пропила, мм. | 2,5 |
| Величина хода пильной рамы, мм. | 180 |
| Число двойных ходов пильной рамы в минуту | 48, 62, 94, 120 |
| Параметры инструмента | Ножовочное полотно. Межцентровое расстояние 800 мм. |
| Механизм зажима заготовки | вручную |
| Угол поворота тисков, град. | 45 |
| Мощность привода главного движения, кВт | 2,2 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1690 х 700 х 900 |
| Масса, кг. | 650 |
