ОСОБЕННОСТИ:
- Гидрофицированная подача и подъем пильной рамы ;
- Подача и закрепление заготовки осуществляется вручную;
- Натяжение полотна производится вручную;
- Поворот тисков и настройка длины реза осуществляется вручную;
- Подача смазочно-охлаждающей жидкости происходит автоматически;
- Использование тисков позволяет производить резку под углом 45°;
- Ножовочные станки серии GL являются компактным и удобным в использовании оборудованием и отличаются длительным сроком службы.

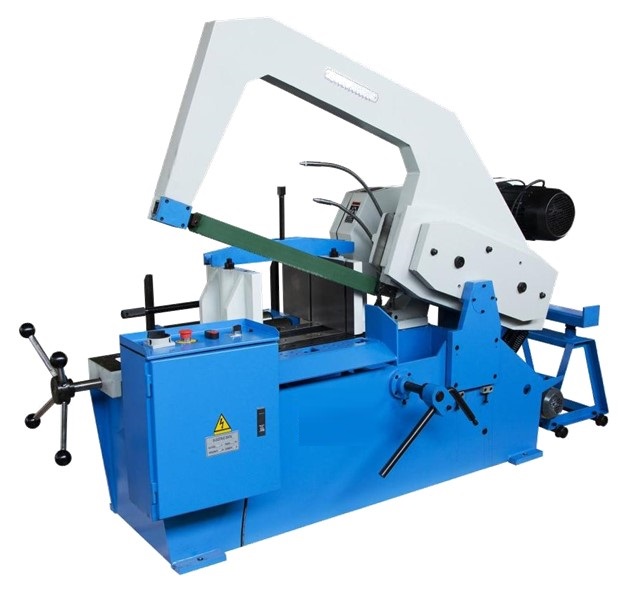

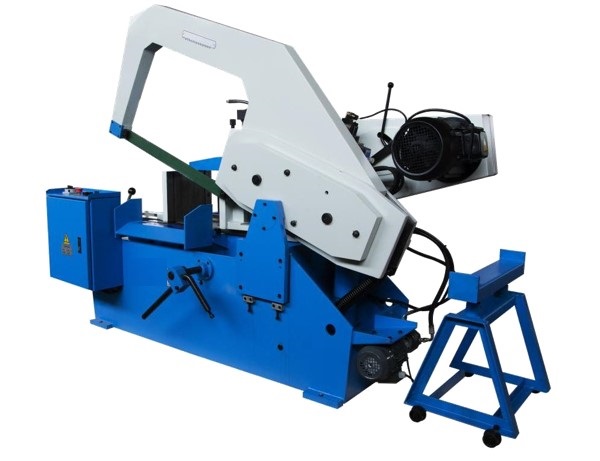

GL-7125 Станок отрезной ножовочный
НАЗНАЧЕНИЕ:
Станок GL-7125 предназначен для резки машинным ножовочным полотном круглого проката, труб, швеллеров, уголков из всех основных материалов. Отрезные станки используются на производствах с мелкосерийным и единичным выпуском изделий в ремонтных и заготовительных цехах предприятий машиностроения.
ОСОБЕННОСТИ:
- Гидрофицированная подача и подъем пильной рамы ;
- Подача и закрепление заготовки осуществляется вручную;
- Натяжение полотна производится вручную;

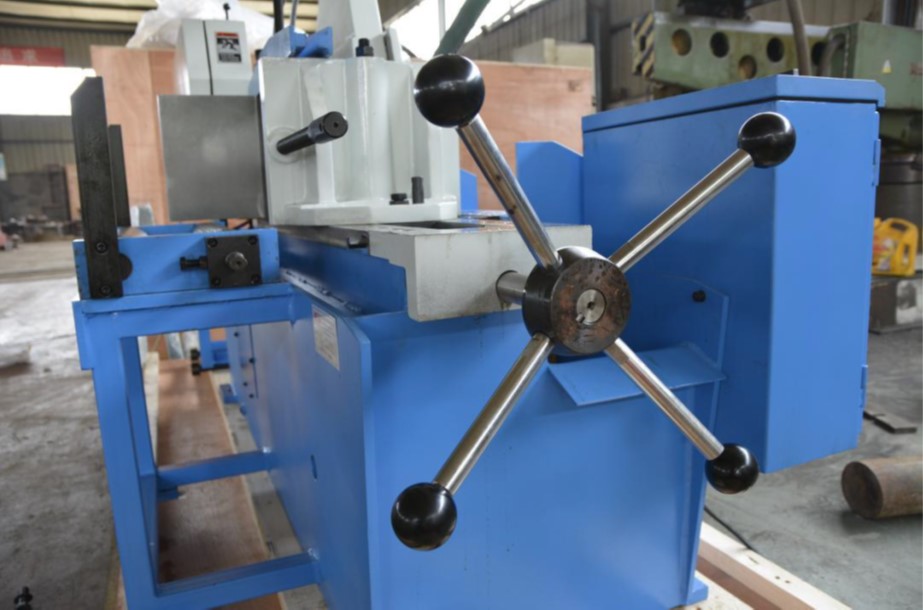

- Поворот тисков и настройка длины реза осуществляется вручную;
- Подача смазочно-охлаждающей жидкости происходит автоматически;
- Использование тисков позволяет производить резку под углом 45°;
- Ножовочные станки серии GL являются компактным и удобным в использовании оборудованием и отличаются длительным сроком службы.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольший диаметр отрезаемой заготовки круглой формы под углом 90°, мм. | 250 |
| Наибольший диаметр отрезаемой заготовки круглой формы под углом 45°, мм. | 140 |
| Наибольший размер прямоугольной заготовки под углом 90°, мм. | 220 х 220 |
| Наибольший размер прямоугольной заготовки под углом 45°, мм. | 220 х 140 |
| Размер ножовочного полотна, мм. | 450 х 45 х 2,25 |

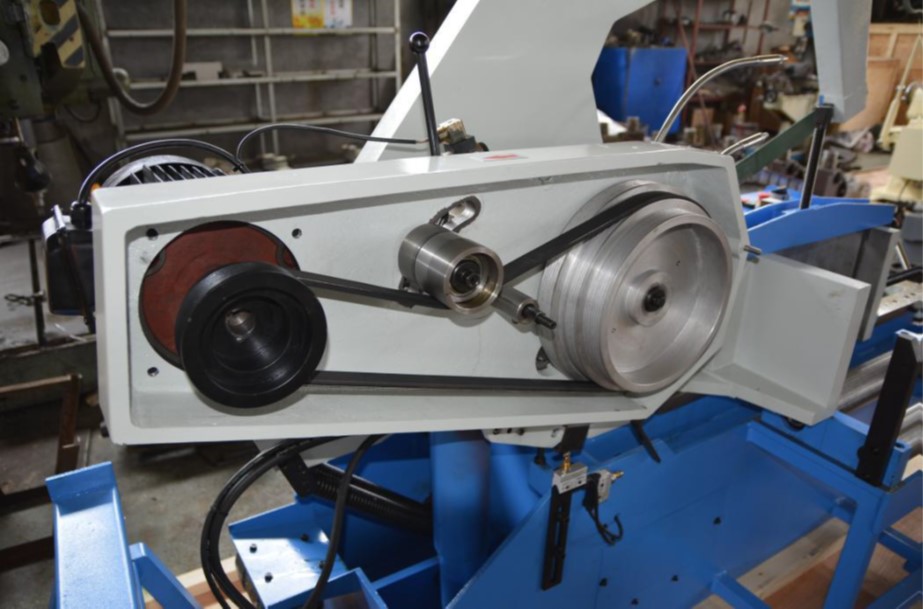

| Скорость резания, м./мин. | 43; 50; 60; 86; 100; 120 |
| Механизм зажима заготовки в тисках | ручной |
| Емкость бака гидравлической системы, л. | 2,5 |
| Емкость системы охлаждения, л. | 60 |
| Напряжение питания, В | 380 |
| Мощность привода главного движения, кВт | 2,4 / 3 |
| Мощность привода подачи пилы, кВт | 0,25 |
| Мощность двигателя системы охлаждения, кВт. | 0,04 |
| Отклонение от прямолинейности перемещения ножового полотна (рабочее / подающее), мм. | 0,05 / 0,05 |
| Отклонение от перпендикулярности плоскости отрезания цилиндрической заготовки к ее образующим, мм. | 0,4 |
| Габаритные размеры (LxBxH), мм. | 1500 х 750 х 1100 (2000 х 950 х 1300 в упаковке) |
| Масса, кг. | 600 (брутто 830) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе:
- Система подачи охлаждающей жидкости;
- Роликовая подставка;
- Зажимная рукоятка;
- Приспособление для резки под углом 45° с верхним прижимом;
- Набор слесарно-монтажного инструмента;
- Руководство по эксплуатации на русском языке.
