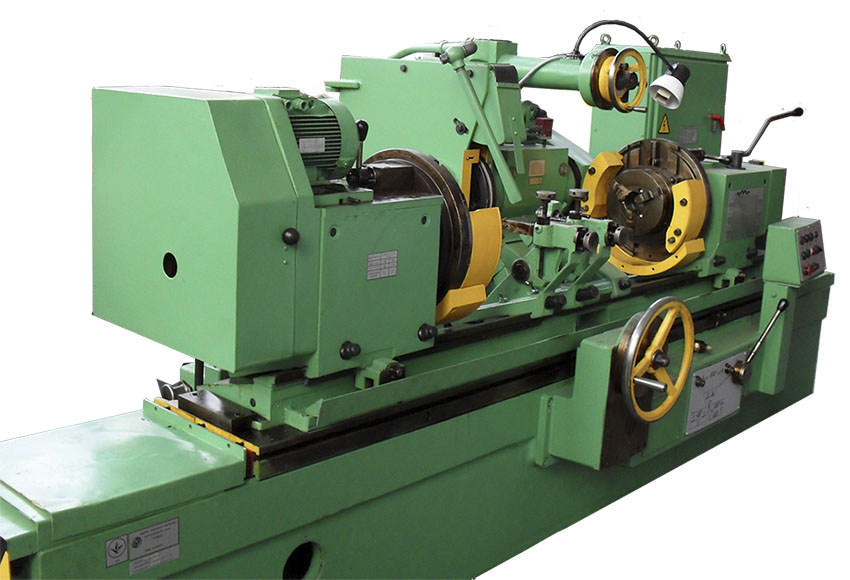

Станок для шлифовки шеек коленчатых валов 3Д4230 (с доп. комплектацией)

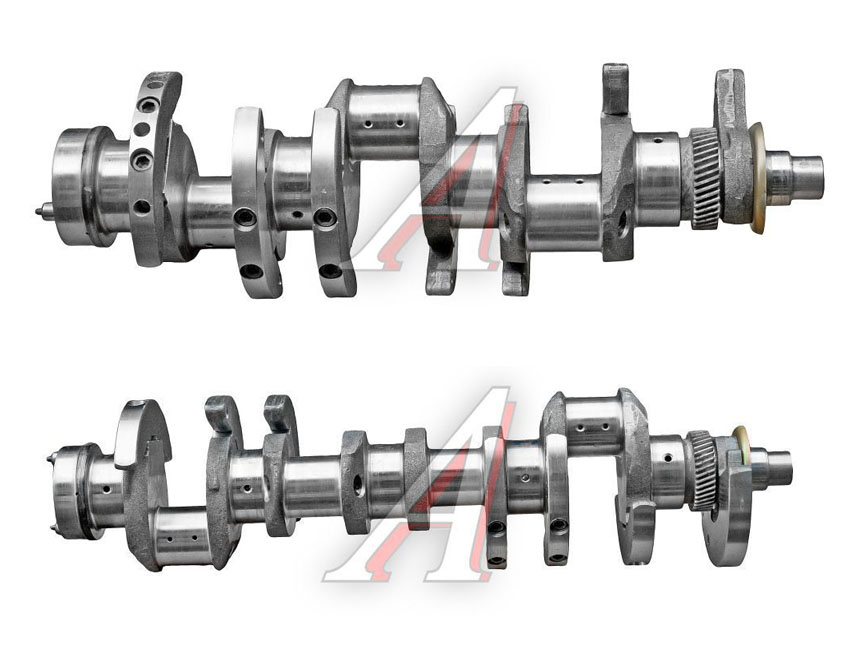

Круглошлифовальный станок 3Д4230 предназначен для перешлифовки коренных и шатунных шеек коленчатых валов автомобильных, тракторных и тепловозных двигателей, компрессоров и других деталей типа кривошипа в условиях авторемонтных, тракторных заводов, мастерских и других ремонтных служб, занятых восстановлением коленчатых валов.
ОСОБЕННОСТИ:
Шлифование производится при ручной врезной подаче шлифовального круга. На станках можно производить шлифование гладких цилиндрических и конических поверхностей с углом конусности 3` 30". Перешлифовка коренных шеек коленчатых валов может производится как в центрах, так и в патроне. Балансировка коленчатого вала при шлифовании шатунных шеек осуществляется подвижными грузами, размещенными сзади бабок изделия в нерабочей зоне. Для балансировки тяжелых коленчатых валов имеется дополнительный груз, который крепится на планшайбе патрона.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Диаметр вращения устанавливаемой заготовки, мм: | 580 |
| Максимальные размеры устанавливаемой заготовки, мм. |
1600(в центрах); 1450(в патроне) |
| Диаметр шлифования, мм. |
с люнетом: 25(min); 110, 200(max); без люнета: 200 |
| Наибольший радиус кривошипа шлифуемого коленчатого вала, мм | 110 |
| Наибольший угол корректировки положения коленчатого вала при зажатых патронах, град | 2 |
| Высота центров, мм. | 300 |
| Внутренний диаметр шлифовального круга, мм | 305 |
| Максимальная высота шлифовального круга, мм | 63 |
| Наружный диаметр круга, мм. | 900 |
| Наибольшее продольное перемещение стола, мм. | 1600 (вручную или от гидропр.) |
| Наибольшее перемещение пиноли, мм | 35 |
| Скорость вращения шлифовального круга, м/с | 35 |
| Скорость продольного перемещения (подачи) стола, м/мин | 0,2..5 |
| Частота вращения шпинделя шлифовальной бабки на холостом ходу, об/мин | 740 |
| Величина быстрого подвода шлифовальной бабки,мм | 100 |
| Частота вращения заготовки, об/мин | 30;60;85;174 |
| Угол поворота стола, град. |
2,0(по часовой); 3,5(против); |
| Радиус кривошипа, мм | 110 |
| Частота вращения шпинделя, об/мин. |
30(min); 174(max); |
| Диаметр патрона, мм. | 250 |
| Количество электродвигателей, шт. | 7 |
| Мощность привода шлифовального круга, кВт | 11 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 5600x2600x1900 |
| Масса, кг. | 7500 |
№ п.п. |
Наименование |
Количество |
1 |
Станок круглошлифовальный в сборе. |
1 шт. |
2 |
Шкив шлифовального шпинделя 0168 мм. |
1 шт. |
3 |
Шкив шлифовального шпинделя 0190 мм. |
1 шт. |
4 |
Ключ 6 ГОСТ 11737-93. |
2 шт. |
5 |
Ключ 10 ГОСТ 11737-93. |
2 шт. |
6 |
Ключ 12 ГОСТ 11737-93. |
2 шт. |
7 |
Ключ 14 ГОСТ 11737-93. |
2 шт. |
8 |
Ключ торцовый 55 (ИС-150). |
1 шт. |
9 |
Ключ шарнирный для круглых шлицевых гаек 7811-0353 ГОСТ 16985-79 для гаек 0115... 0120. |
1 шт. |
10 |
Отвертка 7810-0395 ГОСТ 17199-88. |
2 шт. |
11 |
Прибор для правки круга по радиусу. |
1 шт. |
12 |

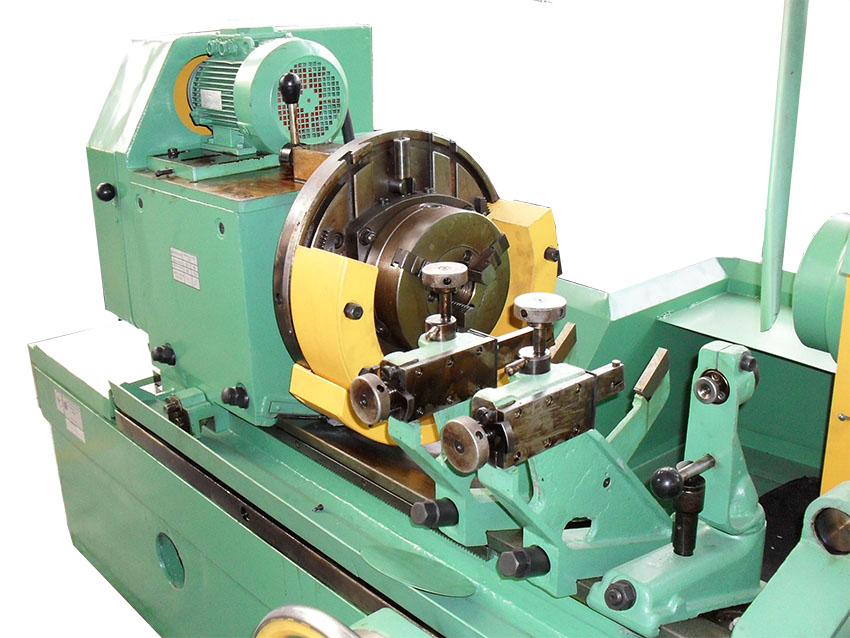

Люнет для широких шеек 030... 0100 мм. |
1 шт. |
13 |
Люнет для узких шеек 030... 0100 мм. |
1 шт. |
14 |
Прибор для правки периферии и торцов круга. |
1 шт. |
15 |
Прибор для горизонтальной установки изделия. |
1 шт. |
16 |
Прибор для установки коленвала по коренным шейкам. |
1 шт. |
17 |
Поводок. |
1 шт. |
18 |
Хомутик для 015...0100 мм. |
1 шт. |
19 |
Державка для правки круга в комплекте с твердосплавными дисками (ДО-40). |
1 комплект |
20 |
Державка для правки круга в комплекте с твердосплавными дисками (ДО-75). |
1 комплект |
21 |
Оправка для балансировки шлифовального круга. |
1 шт. |
22 |
Приспособление для подъема круга (УН-262). |
1 шт. |
23 |
Фланец шлифовального круга (ШУ-265). |
2 шт. |
24 |

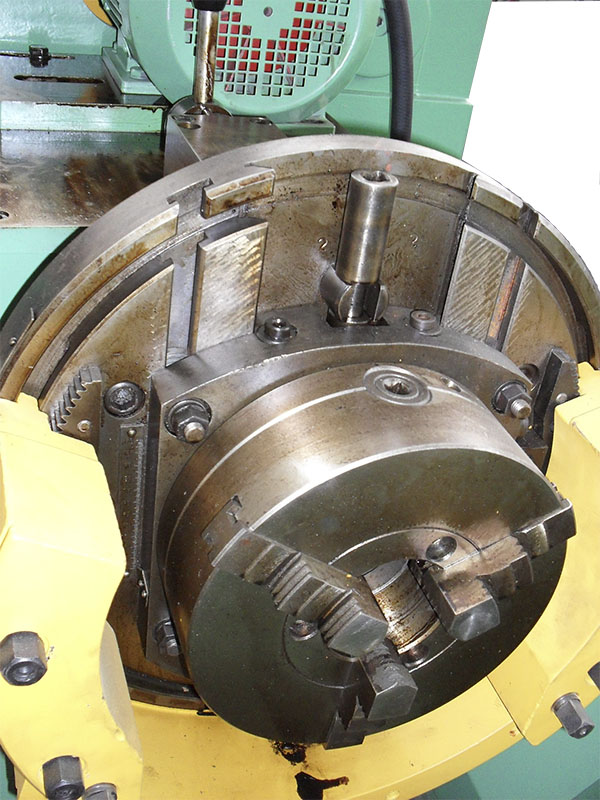

Патрон специальный левый с пакетом контргрузов. |
1 комплект |
25 |
Патрон специальный правый с пакетом контргрузов. |
1 комплект |
26 |
Патрон самоцентрирующий трехкулачковый 7100-0009 ГОСТ 2675-80 с комплектом цельных кулачков (0250 мм). |
2 шт. |
27 |
Ключ к патрону 7100-0009 ГОСТ 2675-80. |
2 шт. |
28 |
Центр упорный с отжимной гайкой 7032-0109 ГОСТ 2575-79 (конус Морзе 4). |
1 шт. |
29 |
Центр упорный с отжимной гайкой 7032-0112 ГОСТ 2575-79 (конус Морзе 5). |
1 шт. |
30 |
Винт к планшайбе M6x50 ГОСТ 7808-70. |
1 шт. |
31 |
Винт к поводку M6x80 ГОСТ 7808-70. |
1 шт. |
32 |
Комплект технической документации: паспорт, руководство по эксплуатации. |
1 комплект |
33 |
Запасные части и принадлежности (ЗИП) на 1 год эксплуатации или 3500 часов работы. |
1 комплект |
