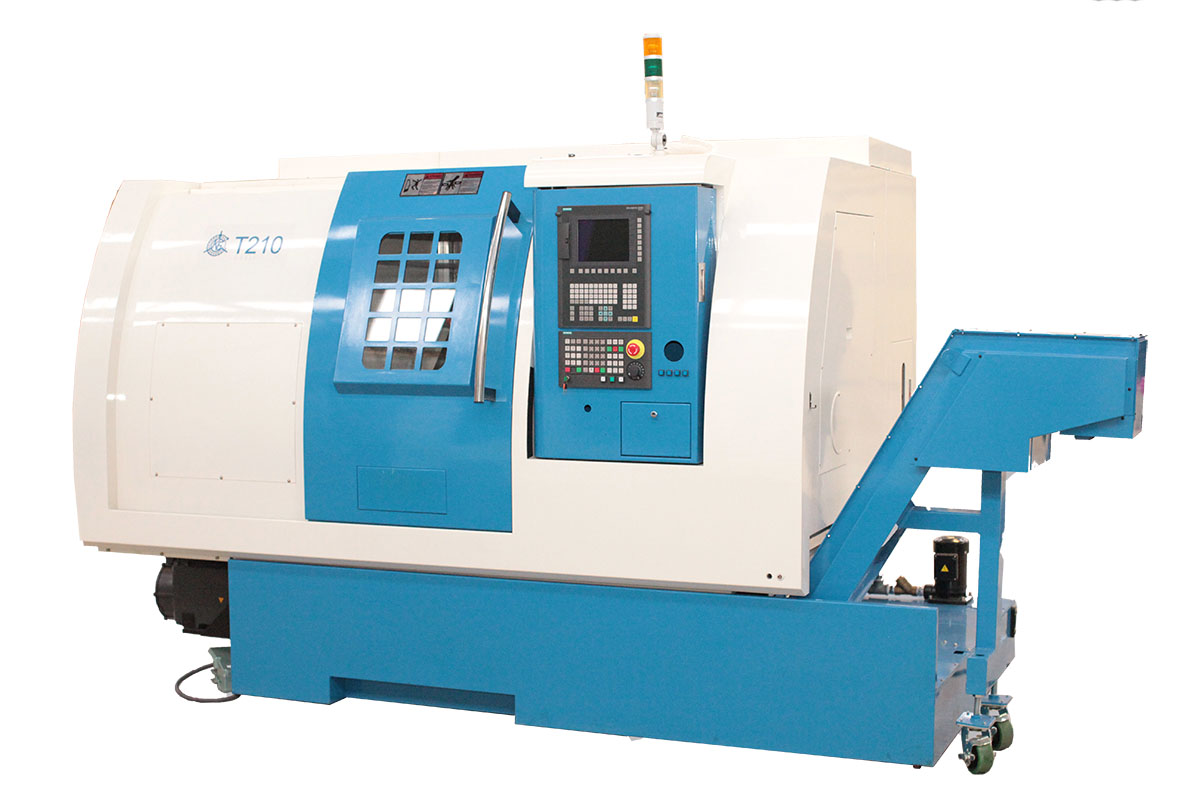

T210 Станок токарный с ЧПУ
Станок модели T210 предназначен для для токарной обработки различных типов деталей.
ОСОБЕННОСТИ:
Станок оснащен системой числового программного управления «Sinumerik-828D » и приводами фирмы «Siemens» высокой точности, что дает возможность производить комплексную обработку деталей в режимах программного управления.
На суппорте станка установлена револьверная головка фирмы «Sauter» дискового типа с закрепленным на ней инструментом.
Станок имеет большие диапазоны подач и чисел оборотов, которые полностью обеспечивают выбор нормативных режимов резания для обработки заготовок из различных типов сталей, легких сплавов и неметаллов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики, основные параметры согласно ГОСТ 10172-87 приведены в таблице ниже:
Наименование параметров |
Значения |
ХАРАКТЕРИСТИКА РАБОЧЕГО ПРОСТРАНСТВА |
|
Наибольший диаметр заготовки, устанавливаемый над станиной, мм |
520 |
Наибольшая длина обработки, мм |
610 |
Наибольшая длина прутка, мм |
1500 |
Наибольший диаметр обработки (валы), мм |
360 |
Наибольший диаметр обработки (диски), мм |
440 |
Наибольший диаметр прутка, мм |
65 |
Наибольшие программируемые перемещения (ось Z), мм |
610 |
Наибольшие программируемые перемещения (ось X),мм |
210 |
Конец шпинделя по ГОСТ12595-85 |
1-6Ц |
Диаметр пиноли задней бабки, мм |
85 |
Перемещение пиноли задней бабки, мм |
80 |
Конус пиноли шпинделя задней бабки |
МТ4 |
ХАРАКТЕРИСТИКА ШПИНДЕЛЯ И ГЛАВНОГО ПРИВОДА |
|
Размер патрона, мм |
210 |
Конус шпинделя |
ISOA2-6 |
Диапазон частот вращения шпинделя, мин-1 |
45…4000 |
Число ступеней частот вращения шпинделя |
Регулирование бесступенчатое |
Мощность главного двигателя, кВт |
12 |
Наибольший крутящий момент на шпинделе (с двигателем мощностью 12 кВт), Н.м |
200 |
ХАРАКТЕРИСТИКА ПРИВОДОВ ПОДАЧ |
|
Диапазон программируемых подач по осям X / Z, мм/мин |
0,016…5000 0,016…5000 |
Число ступеней рабочих подач |
Регулирование бесступенчатое |
Скорость быстрого перемещения по осям (X / Z), м/мин |
20 / 24 |
Точность позиционирования, мм |
±0,01 |
Повторяемость позиционирования, мм |
±0,005 |
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА |
|
Габаритные размеры станка, мм, не более -длина -ширина -высота |
2700 1600 1800 |
Масса станка, кг, не более |
4000 |
ХАРАКТЕРИСТИКА УСТРОЙСТВА ЧПУ И ИЗМЕРИТЕЛЬНЫХ ПРЕОБРАЗОВАТЕЛЕЙ |
|
Количество одновременно управляемых координат |
3 |
Количество одновременно управляемых каналов |
1 |
Дискретность перемещения, мм |
0,001 |
ХАРАКТЕРИСТИКА ЭЛЕКТРООБОРУДОВАНИЯ |
|
Род тока питающей сети |
Переменный, трехфазный |
Напряжение, В |
380-400 |
Частота, Гц |
50 |
ЭЛЕКТРОДВИГАТЕЛИ ПРИВОДА ПОДАЧ |
|
Номинальная частота вращения по координате X, Z, мин-1 |
3000 |
Крутящий момент, Нм |
11 |
ИМПУЛЬСНАЯ СМАЗОЧНАЯ СИСТЕМА |
|
Вместимость бака, дм3 |
3 |
Номинальное рабочее давление, МПа (кгс/см2) |
1,5 (15) |
Номинальная подача, л/мин |
0,15 |
Номинальная мощность электродвигателя, кВт |
0,075 |
ХАРАКТЕРИСТИКА СИСТЕМЫ УБОРКИ СТРУЖКИ И ОХЛАЖДЕНИЯ |
|
Номинальная мощность электродвигателя транспортера, кВт |
0,53 |
Номинальная мощность электродвигателя в системе СОЖ, кВт |
0,53 |
Рекомендуемая марка СОЖ |
Эмульсол “Росойл-500” ТУ0258-009-06377289-2000 |
ХАРАКТЕРИСТИКА ПНЕВМООБОРУДОВАНИЯ |
|
Номинальное рабочее давление сжатого воздуха, МПа |
0,6 |
ХАРАКТЕРИСТИКА РЕВОЛЬВЕРНОЙ ГОЛОВКИ |
|
Количество позиций |
8 |
Время смены инструмента, с |
0,5 |
Точность позиционирования |
±4″ |
Повторяемость позиционирования |
±1,6″ |
-станина
-X, Z - салазки
-шпиндельная бабка
-шариковинтовые пары класса C3 на оси X, Z
-шпиндель 4000 об/мин.; 200 Нм
-8-позиционная револьверная головка (ф. «Sauter», Германия)
-главный двигатель 12 кВт (ф. «Siemens» Германия)
-двигатели на оси X, Z (ф. «Siemens» Германия)
-пневмосистема
-разводка охлаждения, система подачи СОЖ, насос, бак сбора СОЖ.
-система смазки
-ограждение зоны резания «кабинетного» типа
-освещение зоны резания
-система ЧПУ «Sinumerik-828D » и электроприводы (ф. «Siemens» Германия)
-токарный трехкулачковый патрон с гидроприводом (диаметр прутка до 65мм)
-гидростанция
-электрошкаф с электрооборудованием
-комплект стандартных принадлежностей
-комплект стандартной документации
Поставляется заказчику по спецификации к договору (контракту) за отдельную плату:
-Стружкоуборочный транспортер
-Пистолет для смыва стружки
-Упаковка под полиэтиленовый чехол
