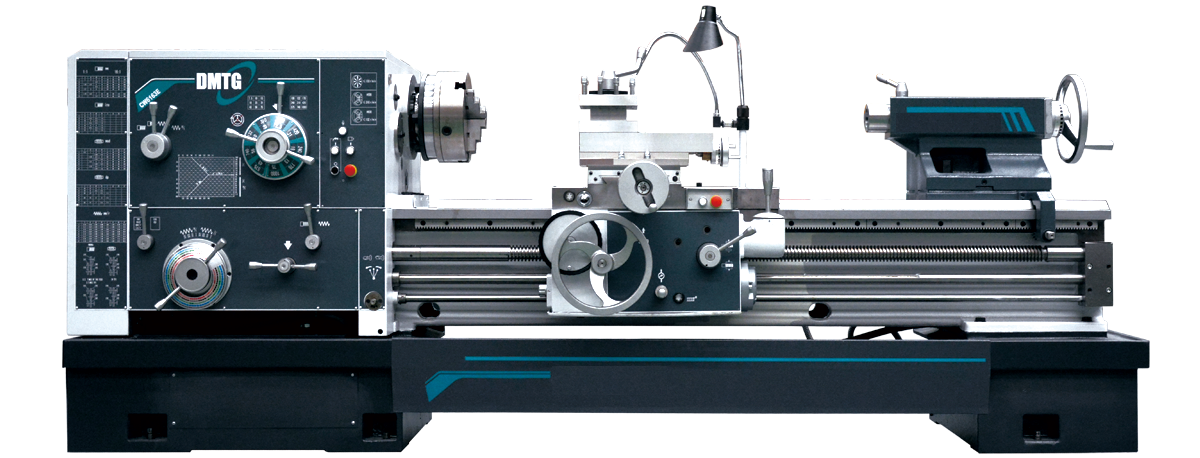

CW6263E Станок токарно-винторезный
НАЗНАЧЕНИЕ:
Мощный, точный и высокопроизводительный токарный станок для серийного изготовления крупногабаритных деталей длиной до 6000 мм в различных отраслях промышленности. Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов. Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTERТ.
ОСОБЕННОСТИ:
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости, ширина станины 550 мм. Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм). Направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка;
- Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм., нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг со стандартной пинолью. Возможно силовое точение со съемом до 5 мм. за проход. Редуктор подач с передаточным отношением 1/1 (подачи 0,1 - 1,52 мм/об) и 16/1 (подачи 1,6 - 24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).

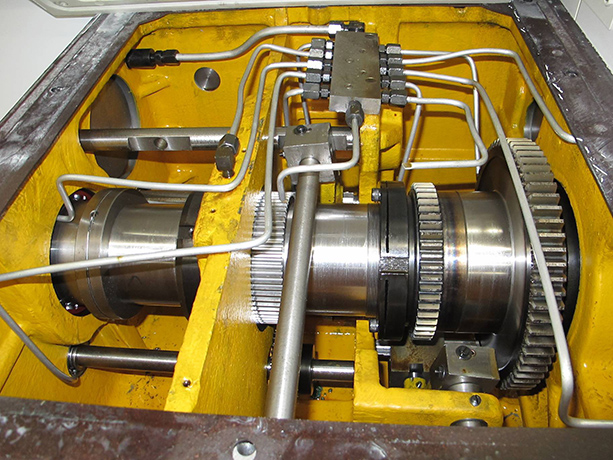

- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония). Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде. Тормоз шпинделя – гидравлический;
- Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс;
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом;
- Мощный электродвигатель 11 кВт.;
- Высокопроизводительная гидростанция с баком 35 литров;
- Закаленные шлифованные шестерни передней бабки и коробки подач;

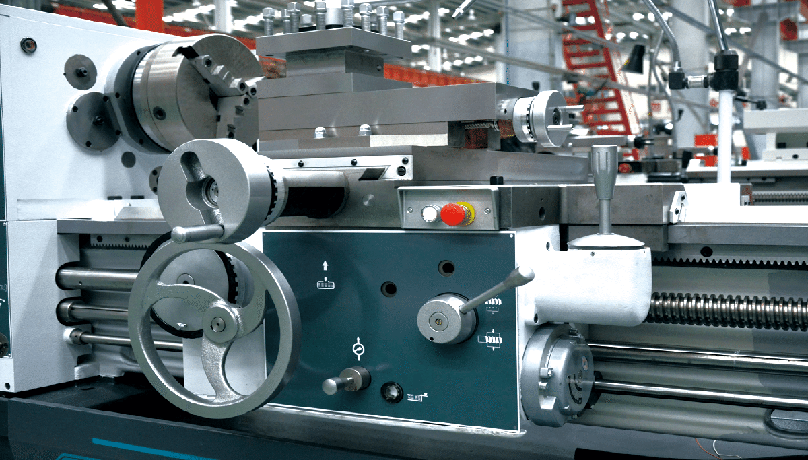

- Привод быстрого хода суппорта со скоростью перемещений 3800 мм./мин. в продольном направлении и 1900 мм./мин. в поперечном направлении;
- Мощная задняя бабка с пинолью диметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки). Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов;
- Перегрузочная муфта ходового винта;
- Система подачи СОЖ в зону резания.
ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- с проходным отверстием в шпинделе Ø130 мм.;
- с усиленной пинолью задней бабки Ø 125 мм.;
- с двигателем главного движения 15 кВт.;
- с устройством цифровой индикации с оптическими линейками на две оси;
- с конусной линейкой.
Мощный, точный и высокопроизводительный токарный станок для серийного изготовления крупногабаритных деталей длиной до 6000 мм в различных отраслях промышленности. Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов. Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTERТ.
ОСОБЕННОСТИ:
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости, ширина станины 550 мм. Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм). Направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка;
- Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм., нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг со стандартной пинолью. Возможно силовое точение со съемом до 5 мм. за проход. Редуктор подач с передаточным отношением 1/1 (подачи 0,1 - 1,52 мм/об) и 16/1 (подачи 1,6 - 24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония). Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде. Тормоз шпинделя – гидравлический;
- Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс;
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом;
- Мощный электродвигатель 11 кВт.;
- Высокопроизводительная гидростанция с баком 35 литров;
- Закаленные шлифованные шестерни передней бабки и коробки подач;
- Привод быстрого хода суппорта со скоростью перемещений 3800 мм./мин. в продольном направлении и 1900 мм./мин. в поперечном направлении;
- Мощная задняя бабка с пинолью диметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки). Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов;
- Перегрузочная муфта ходового винта;
- Система подачи СОЖ в зону резания.
ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- с проходным отверстием в шпинделе Ø130 мм.;
- с усиленной пинолью задней бабки Ø 125 мм.;
- с двигателем главного движения 15 кВт.;
- с устройством цифровой индикации с оптическими линейками на две оси;
- с конусной линейкой.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм. | 6000 |
| Наибольший диаметр заготовки, обрабатываемой над станиной, мм. | 630 |
| Ширина направляющих, мм. | 350 |
| Наибольший диаметр обработки в выемке станины, мм. | 800 |
| Наибольший диаметр заготовки, обрабатываемой над суппортом, мм. | 350 |
| Ширина станины, мм. | 550 |
| Максимально допустимый вес устанавливаемого в центрах изделия, кг. | 2000 |
| Наибольшая высота резца, установленного в резцедержателе, мм. | 30 |
| Диаметр цилиндрического отверстия в шпинделе, мм. | 100 |
| Конец шпинделя |
С11 (DIN 55027, ISO 702/III) |
| Коническое отверстие шпинделя | метрический 120 (1:20) |
| Частота вращения шпинделя, об/мин. | 75 ÷ 1000 |
| Количество скоростей прямого вращения шпинделя | 18 |
| Количество скоростей обратного вращения шпинделя | 6 |
| Наибольший крутящий момент на шпинделе, Нм | 2400 |
| Наибольшая длина перемещения верхней части суппорта, мм. | 200 |
| Наибольшая длина поперечного перемещения каретки, мм. | 460 |
| Скорость быстрого продольного перемещения суппорта, м/мин. | 3,8 |
| Скорость быстрого поперечного перемещения суппорта, м/мин. | 1,9 |
| Количество подач суппорта (продольных / поперечных) | 64 / 64 |
| Диапазон поперечной подачи суппорта, мм./об. | 1,6 – 24,3 |
| Пределы шагов метрической резьбы, мм. | 0,5 ÷ 240 (52) |
| Пределы шагов дюймовой резьбы, число ниток | 28 ÷ 1 (34) |
| Пределы шагов питчевой резьбы, питч | 28 – 1 (24) |
| Угол поворота резцовых салазок, мм. | ±90 |
| Коническое отверстие в пиноли задней бабки | МК6 |
| Диаметр пиноли задней бабки, мм. | 100 |
| Ход пиноли задней бабки, мм. | 240 |
| Величина поперечного смещения корпуса задней бабки, мм. | ±10 |
| Мощность привода главного движения, кВт | 11 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 7120 х 1375 х 1830 |
| Масса, кг. | 6650 |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Трёхкулачковый токарный патрон Ø 320 мм.;
- Люнет подвижный Ø 20-100 мм. (для РМЦ больше 2000 мм.)
- Люнет неподвижный Ø 20-170 мм. (для РМЦ больше 2000 мм.)
- Резьбоуказатель;
- Система подачи СОЖ;
- Станочный светильник;
- Упорный центр Морзе 6;
- Защитное ограждение;

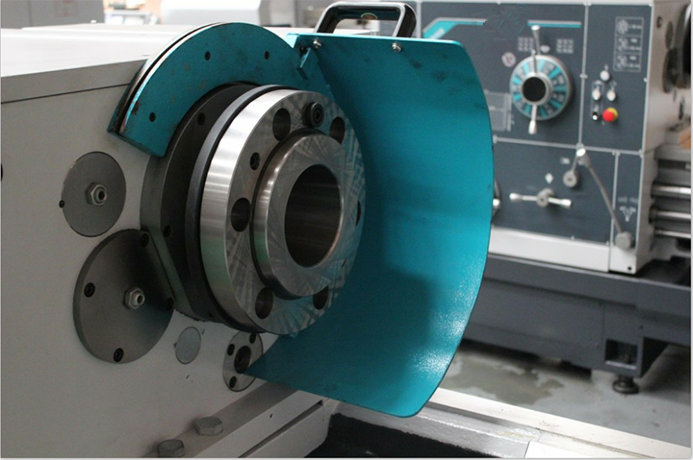

- Защитный кожух токарного патрона;
- Комплект обслуживающего инструмента;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Трёхкулачковый токарный патрон Ø 400 мм.;
- Четырёхкулачковый токарный патрон Ø 630 мм.;
- Люнет неподвижный Ø 100-300 мм.;
- Люнет неподвижный Ø 160-350 мм.;
- Планшайба Ø 800 мм.;
- Быстросменный картриджный резцедержатель;
- Вращающийся упорный центр Морзе 5;
- Полный защитный кожух;
- Ножной тормоз;
- Комплект анкерных болтов;
- Комплект клиновых башмаков.
