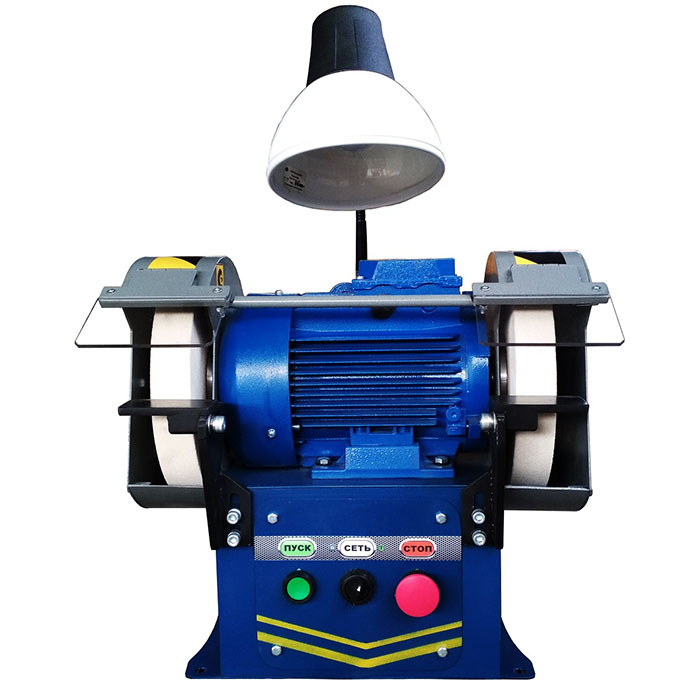

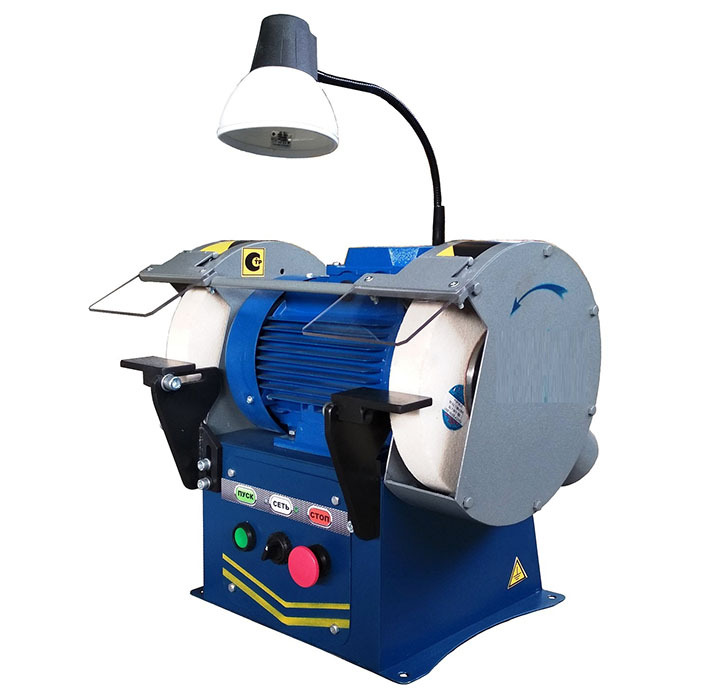

ТШ-1ДБ Станок точильно-шлифовальный
Аналоги и варианты наименования:
ТШ-1.10, ТШ-1.20, ТШ-1.2, УЗ-2, WG250, GU25, Тч250, IBG-12
НАЗНАЧЕНИЕ:
Станок точильно-шлифовальный двухсторонний ТШ-1ДБ предназначен для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов. Он может использоваться в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.
ОСОБЕННОСТИ:
- Оснащен устройством отключения электродвигателя при поднятии защитных экранов;
- Регулировка упоров по горизонтали и вертикали обеспечивает удобную работу на станке;
- Предусмотрены выходные патрубки в защитных кожухах станка для подключения вытяжной вентиляции и отвода пыли;
- Станок изготавливаются в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Эксплуатация допускается в закрытых помещениях при температуре окружающего воздуха от +5°С до +40°С и относительной влажности не более 75%.
Станок точильно-шлифовальный двухсторонний ТШ-1ДБ предназначен для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов. Он может использоваться в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.
ОСОБЕННОСТИ:
- Оснащен устройством отключения электродвигателя при поднятии защитных экранов;
- Регулировка упоров по горизонтали и вертикали обеспечивает удобную работу на станке;
- Предусмотрены выходные патрубки в защитных кожухах станка для подключения вытяжной вентиляции и отвода пыли;
- Станок изготавливаются в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Эксплуатация допускается в закрытых помещениях при температуре окружающего воздуха от +5°С до +40°С и относительной влажности не более 75%.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Параметры шлифовального круга (D наружн. / d посадочн. / B), мм. | 250 х 76 х 40 |
| Класс неуравновешенности кругов | 2 или 1 |
| Окружная скорость шлифовального круга, м/с | 19,6 |
| Расстояние между шлифовальными кругами, мм | 358 |
| Высота центров кругов от основания, мм. | 295 |
| Частота вращения шпинделя, об./мин. | 1500 |
| Мощность привода главного движения, кВт | 2,2 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. |
420 х 500 х 1140; (550 х 660 х 1300 в упаковке) |
| Масса, кг. |
76; (96 брутто) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе:
- Круг шлифовальный 250х76х40 — 2 шт.;
- Светильник с гибкой ножкой (напряжение 24В)– 1 шт.;
- Разъем «Вилка-Розетка»;
- Концевой выключатель;
- Паспорт.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Пылесос для металлической и абразивной пыли УВП-1200А (2 входа);
- Шарошка Ш-45;
- Круги абразивные в ассортименте.
- Станок в сборе:
- Круг шлифовальный 250х76х40 — 2 шт.;
- Светильник с гибкой ножкой (напряжение 24В)– 1 шт.;
- Разъем «Вилка-Розетка»;
- Концевой выключатель;
- Паспорт.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Пылесос для металлической и абразивной пыли УВП-1200А (2 входа);
- Шарошка Ш-45;
- Круги абразивные в ассортименте.
