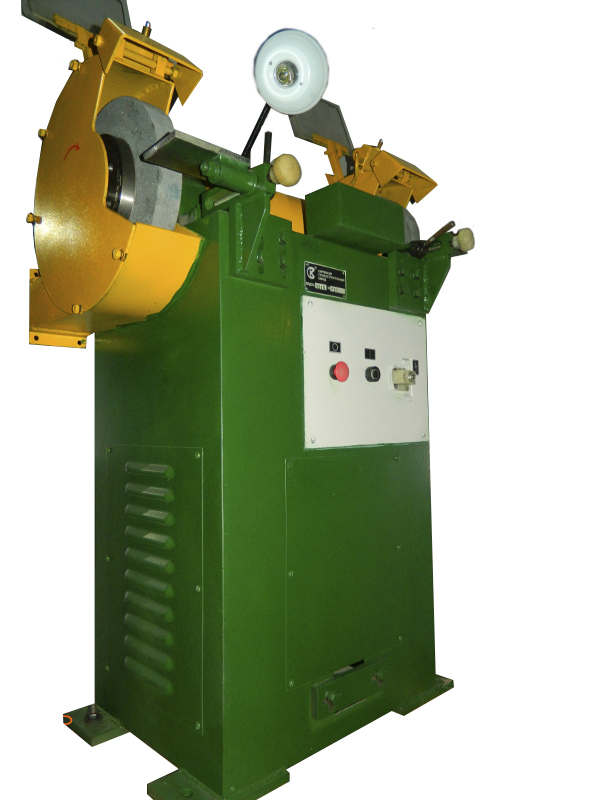

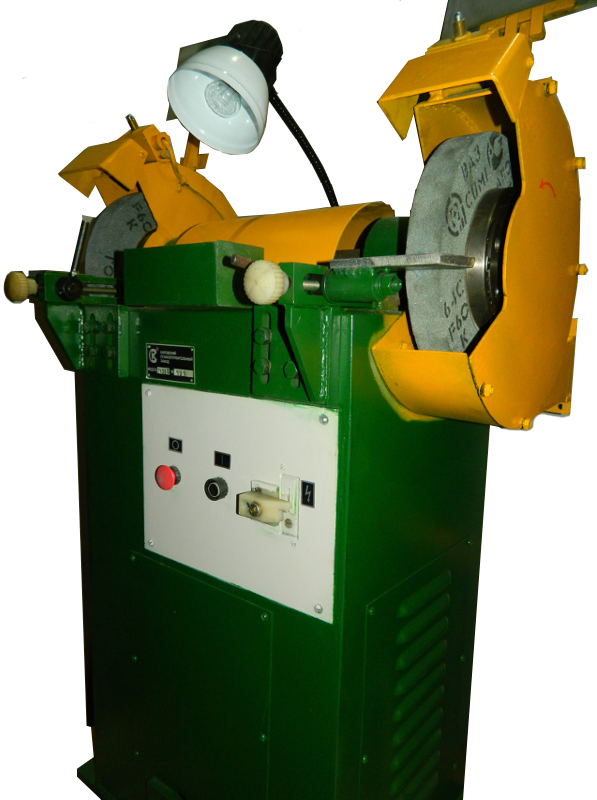

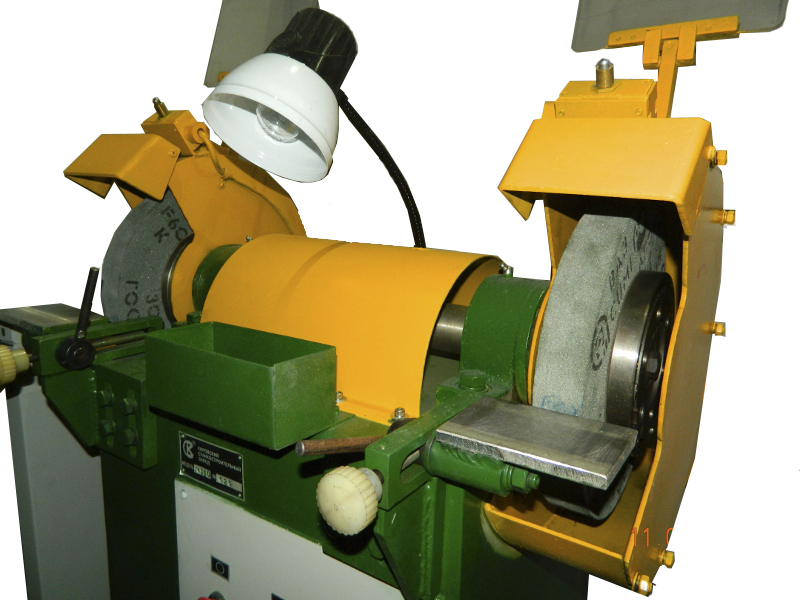

Тч350 Станок для заточки инструмента
Аналоги и варианты наименования:
ВЗ-379, ВЗ-379-01, ВЗ-879-01, УЗ-3
НАЗНАЧЕНИЕ:
- рабочая зона расположена на удобной высоте и закрыта прозрачными экранами безопасности, чем обеспечивается необходимая защита оператора;
- допустимая высота резцов для заточки может достигать 100 мм, диаметр – 60 мм. Угол при вершине и задний угол затачиваемого сверла может достигать 140° и 20° соответственно;
- для подключения пылеотсасывающего агрегата на станке на задних стенках кожухов имеются разъёмы крепления патрубков;
- простое управление и обслуживание;
Станок Тч350 предназначен для заточки режущего инструмента (свёрл, резцов, фрез и др.), а также для выполнения слесарных работ (снятие заусенцев, фасок, облоя). Станок является универсальным оборудованием, отлично подходящим для производственных предприятий с широкой специализацией.
ОСОБЕННОСТИ:- рабочая зона расположена на удобной высоте и закрыта прозрачными экранами безопасности, чем обеспечивается необходимая защита оператора;
- допустимая высота резцов для заточки может достигать 100 мм, диаметр – 60 мм. Угол при вершине и задний угол затачиваемого сверла может достигать 140° и 20° соответственно;
- для подключения пылеотсасывающего агрегата на станке на задних стенках кожухов имеются разъёмы крепления патрубков;
- простое управление и обслуживание;
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Параметры шлифовального круга (D наружн. / d посадочн. / B), мм. |
350 х 127 х 50 (ГОСТ 2424-83) |
| Частота вращения шпинделя, об/мин. | 1500 |
| Окружная скорость шлифовального круга, м/с | 30 |
| Расстояние между шлифовальными кругами, мм | 545 |
| Высота оси шпинделя шлиф. кругов от пола, мм | 910 |
| Мощность привода главного движения, кВт | 2,2 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. |
815 х 585 х 1195; ( 1000 х 850 х 1500 в упаковке) |
| Масса, кг. |
210; ( 260 брутто) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- станок в сборе;
- круги шлифовальные – 2 шт.;
- светильник – 1 шт.;
- руководство по эксплуатации.
- станок в сборе;
- круги шлифовальные – 2 шт.;
- светильник – 1 шт.;
- руководство по эксплуатации.
- Установка станка Тч-350
