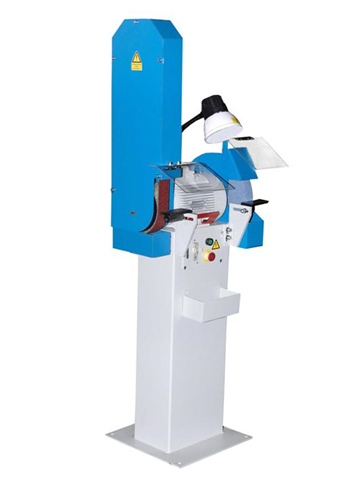

ТШП-2х01 Станок точильно-шлифовально-полировальный
НАЗНАЧЕНИЕ:
Станок предназначен для выполнения следующих работ: снятие заусенцев, фасок, заточки режущего инструмента, полировки деталей из стали, дерева и других материалов. Область применения – мелкосерийное производство.
ОСОБЕННОСТИ:
- компоновка станка: полировальное устройство и шлифовальный круг на разных концах двигателя;
- рабочий стол полировального устройства имеет возможность наклона на угол 45 град.;
- быстрая и простая замена шлифовальной ленты при помощи однорычажного зажима;
- возможность подкючения пылеотсасывающего агрегата.
Станок предназначен для выполнения следующих работ: снятие заусенцев, фасок, заточки режущего инструмента, полировки деталей из стали, дерева и других материалов. Область применения – мелкосерийное производство.
ОСОБЕННОСТИ:
- компоновка станка: полировальное устройство и шлифовальный круг на разных концах двигателя;
- рабочий стол полировального устройства имеет возможность наклона на угол 45 град.;
- быстрая и простая замена шлифовальной ленты при помощи однорычажного зажима;
- возможность подкючения пылеотсасывающего агрегата.
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Размеры шлифовальной ленты (L x B), мм. | 1200 х 50 |
| Параметры шлифовального круга (D наружн. / d посадочн. / B), мм. |
250 / 32 / 40 (300 / 32 /40) |
| Частота вращения шпинделя, об/мин. | 1440 |
| Окружная скорость шлифовального круга, м/с | 19,5 (23,5) |
| Скорость шлифовальной ленты, м/с | 15 |
| Мощность привода главного движения, кВт | 2,2 |
| Высота от оси шпинделя до основания станка, мм | 950 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 610 х 450 х 1600 |
| Масса, кг. | 115 |
| * | Значения в скобках относятся к грубошерстному кругу |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Шлифовальный круг 25А-40П СМ16 к 1А 34 м/с А1 – 2 кл. 1 шт.;
- Абразивная лента 40П/хА345 – 1 шт.;
- Грубошерстный круг А300х40 – 1 шт.
- Cветильник НКП03-60-003УХЛ4 – 1 шт.;
- Ключ 7812-0342 – 1 шт.;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Пылесос для металлической и абразивной пыли 370.П16х04
- Установка вентиляционная пылеулавливающая УВП-1200А
- Станок в сборе;
- Шлифовальный круг 25А-40П СМ16 к 1А 34 м/с А1 – 2 кл. 1 шт.;
- Абразивная лента 40П/хА345 – 1 шт.;
- Грубошерстный круг А300х40 – 1 шт.
- Cветильник НКП03-60-003УХЛ4 – 1 шт.;
- Ключ 7812-0342 – 1 шт.;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Пылесос для металлической и абразивной пыли 370.П16х04
- Установка вентиляционная пылеулавливающая УВП-1200А
- Установка станка
- Крепление патрубков пылесоса
