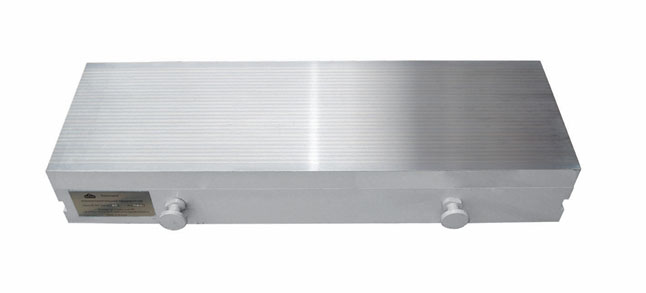

Плиты электромагнитные мелкополюсные с продольным расположением полюсов
НАЗНАЧЕНИЕ:
Электромагнитные плиты предназначены для закрепления заготовок из ферромагнитных материалов на столе плоскошлифовального станка в процессе их обработки.
ОСОБЕННОСТИ:
- Высокая жесткость, точность и герметичность, гарантирующие надежность, долговечность и качество обработки деталей;
- Межполюсное расстояние 4,5 (3 + 1,5). Полюса шириной 3 мм. изготовлены из магнитомягкой стали, а зазор между ними 1,5 мм. заполнен немагнитным материалом – латунью.
- Удельная сила притяжения не менее 50 Н/см²;
- Минимальные деформации поверхности (0,01-0,02 мм.) из-за незначительного нагрева;
- Срок эксплуатации не менее 10-12 лет;
- Плиты имеют адаптерную крышку, набранную из чередующихся стальных и латунных полос, склеенных по специальной технологии, что обеспечивает влагонепроницаемость и передачу магнитного потока с минимальными потерями. Адаптерная крышка крепится болтами к корпусу плиты, в котором расположены катушки электромагнитов. Срок службы такой адаптерной крышки составляет 5-6 лет. Данная адаптерная крышка является сменной, и при износе может быть заменена на другую без замены корпуса и дорогостоящих катушек электромагнитов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Электромагнитные плиты предназначены для закрепления заготовок из ферромагнитных материалов на столе плоскошлифовального станка в процессе их обработки.
ОСОБЕННОСТИ:
- Высокая жесткость, точность и герметичность, гарантирующие надежность, долговечность и качество обработки деталей;
- Межполюсное расстояние 4,5 (3 + 1,5). Полюса шириной 3 мм. изготовлены из магнитомягкой стали, а зазор между ними 1,5 мм. заполнен немагнитным материалом – латунью.
- Удельная сила притяжения не менее 50 Н/см²;
- Минимальные деформации поверхности (0,01-0,02 мм.) из-за незначительного нагрева;
- Срок эксплуатации не менее 10-12 лет;
- Плиты имеют адаптерную крышку, набранную из чередующихся стальных и латунных полос, склеенных по специальной технологии, что обеспечивает влагонепроницаемость и передачу магнитного потока с минимальными потерями. Адаптерная крышка крепится болтами к корпусу плиты, в котором расположены катушки электромагнитов. Срок службы такой адаптерной крышки составляет 5-6 лет. Данная адаптерная крышка является сменной, и при износе может быть заменена на другую без замены корпуса и дорогостоящих катушек электромагнитов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Модель плиты |
Наименование параметров |
||||
|
Ширина (B), мм. |
Длина (L), мм. |
Высота (H), не более, мм. |
Ток плиты (при напряжении 110В постоянного тока), А |
Масса, кг. |
|
|
ПЭМ 7208-0058 |
200 |
400 |
130 |
1 |
50 |
|
ПЭМ 7208-0059 |
200 |
450 |
130 |
1,2 |
110 |
|
ПЭМ 7208-0060 |
200 |
630 |
110 |
0,5 |
125 |
|
ПЭМ 7208-0063 |
320 |
630 |
130 |
2,4 |
135 |
|
ПЭМ 7208-0064 |
320 |
800 |
130 |
3,2 |
195 |
|
ПЭМ 7208-0065 |
320 |
1000 |
130 |
5 |
287 |
|
ПЭМ 7208-0066 |
320 |
1250 |
120 |
2 |
385 |
|
ПЭМ 7208-0068 |
400 |
1000 |
120 |
5 |
385 |
|
ПЭМ 7208-0068-01 |
400 |
800 |
130 |
3,2 |
220 |
|
ПЭМ 7208-0069 |
400 |
1250 |
120 |
5,6 |
350 |
|
ПЭМ 7208-0072 |
500 |
1250 |
125 |
6 |
440 |
|
ПЭМ 7208-0072-01 |
500 |
1000 |
130 |
6,8 |
350 |
|
ПЭМ 7208-0079 |
630 |
2000 |
130 |
6 |
590 |
