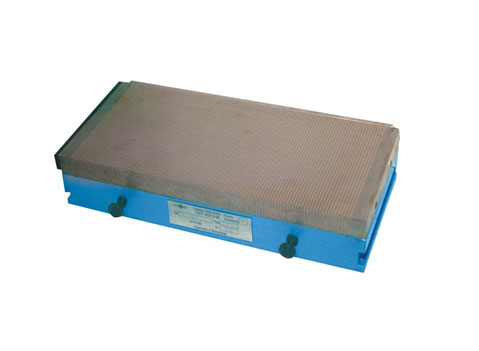

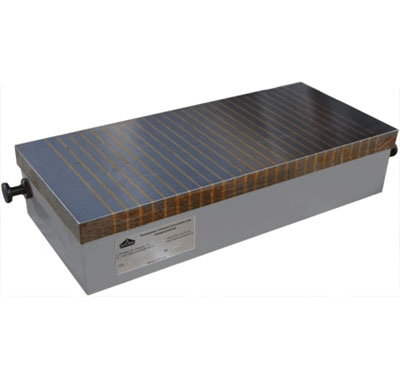

Плиты электромагнитные прямоугольные мелкополюсные с поперечным расположением полюсов

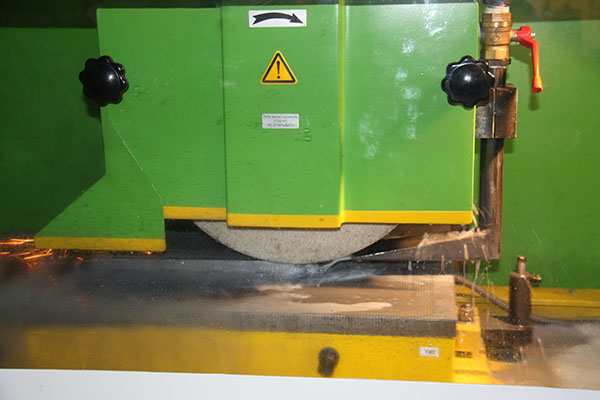

Электромагнитные плиты предназначены для закрепления заготовок из ферромагнитных материалов на столе плоскошлифовального станка в процессе их обработки.
ОСОБЕННОСТИ:
- Высокая жесткость, точность и герметичность, гарантирующие надежность, долговечность и качество обработки деталей;
- Межполюсное расстояние 4 (1 + 3). Полюса шириной 3 мм. изготовлены из магнитомягкой стали, а зазор между ними 1 мм. заполнен немагнитным материалом – латунью;
- Минимальные деформации поверхности (0,01-0,02 мм.) из-за незначительного нагрева;
- Срок эксплуатации не менее 10-12 лет;
- Плиты имеют адаптерную крышку, набранную из чередующихся стальных и латунных полос, склеенных по специальной технологии, что обеспечивает влагонепроницаемость и передачу магнитного потока с минимальными потерями. Адаптерная крышка крепится болтами к корпусу плиты, в котором расположены катушки электромагнитов. Срок службы такой адаптерной крышки составляет 5-6 лет. Данная адаптерная крышка является сменной, и при износе может быть заменена на другую без замены корпуса и дорогостоящих катушек электромагнитов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Модель плиты |
Наименование параметров |
||||
|
Ширина (B), мм. |
Длина (L), мм. |
Высота (H), не более, мм. |
Ток плиты (при напряжении 110В постоянного тока), А |
Масса, кг. |
|
|
Для заготовок с минимальной толщиной 2,0 мм. Минимальный размер заготовки 40 x 40 мм. Удельная сила притяжения не менее 40 Н/см²; |
|||||
|
ЭМП 7208-0057 |
100 |
450 |
130 |
1,25 |
54 |
|
ЭМП 7208-0058 |
200 |
400 |
130 |
1,25 |
50 |
|
ЭМП 7208-0059 |
200 |
450 |
130 |
1,25 |
56 |
|
ЭМП 7208-0061-01 |
250 |
500 |
130 |
1,5 |
75 |
|
ЭМП 7208-0060 |
200 |
630 |
130 |
2,5 |
98 |
|
ЭМП 7208-0063 |
320 |
630 |
130 |
1,4 |
124 |
|
ЭМП 7208-0062-01 |
300 |
600 |
130 |
2 |
406 |
|
ЭМП 7208-0068-01 |
400 |
800 |
130 |
3,2 |
190 |
|
ЭМП 7208-0065 |
320 |
1000 |
130 |
3,5 |
192 |
|
ЭМП 7208-0066 |
320 |
1250 |
130 |
4,4 |
240 |
|
Удельная сила притяжения не менее 25 Н/см²; |
|||||
|
7208-0059-05 |
200 |
450 |
85 |
0,52 |
55 |
|
7208-0060-05 |
200 |
630 |
85 |
0,7 |
75 |
|
7208-0063-05 |
320 |
630 |
85 |
0,98 |
125 |
|
7208-0066-05 |
320 |
1250 |
100 |
0,98 |
250 |
|
7208-0067-05 |
400 |
630 |
90 |
1,4 |
135 |
|
ЭМП-4080-05 |
400 |
800 |
90 |
1,6 |
200 |
|
ЭМП-40110-05 |
400 |
1100 |
100 |
2,4 |
325 |
|
ЭМП-60120-05 |
600 |
1200 |
100 |
3,21 |
485 |
|
ЭМП-73120 |
730 |
1200 |
100 |
3,81 |
590 |
