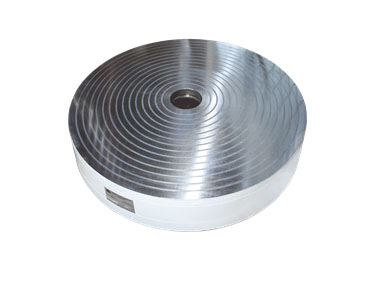

Плиты электромагнитные круглые с концентрическим расположением полюсов

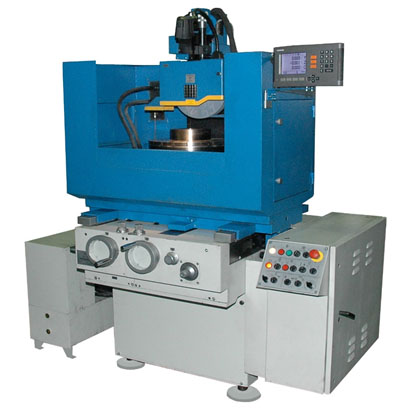

Круглые электромагнитные плиты предназначены для закрепления деталей из ферромагнитных материалов при их обработке на плоскошлифовальных станках с круглым рабочим столом с применением смазывающе-охлаждающей жидкости (СОЖ) и без неё.
ОСОБЕННОСТИ:
- Высокая жесткость, точность и герметичность, гарантирующие надежность, долговечность и качество обработки деталей;
- Цельнометаллический корпус;
- Минимальный размер заготовки 45 х 45 мм.
- Минимальные деформации поверхности (0,01-0,02 мм.) из-за незначительного нагрева;
- Срок эксплуатации не менее 10-12 лет.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Модель плиты |
Наименование параметров |
|||
|
Диаметр (D), мм. |
Высота (H), не более, мм. |
Ток плиты (при напряжении 110В постоянного тока), А |
Масса, кг. |
|
|
Межполюсное расстояние 20 (4+16). Для заготовок с минимальной толщиной 8,0 мм. Удельная сила притяжения не менее 90 Н/см² |
||||
|
ПЭ 7108-0061 |
800 |
130 |
4,3 |
350 |
|
ПЭ 7108-0062 |
1000 |
130 |
5 |
500 |
|
Межполюсное расстояние 16 (4+12). Для заготовок с минимальной толщиной 7,0 мм. Удельная сила притяжения не менее 90 Н/см² |
||||
|
ПЭМ 630 |
630 |
130 |
4 |
350 |
|
ПЭМ 800 |
800 |
130 |
4,4 |
400 |
|
ПЭМ 1000 |
1000 |
130 |
5 |
500 |
