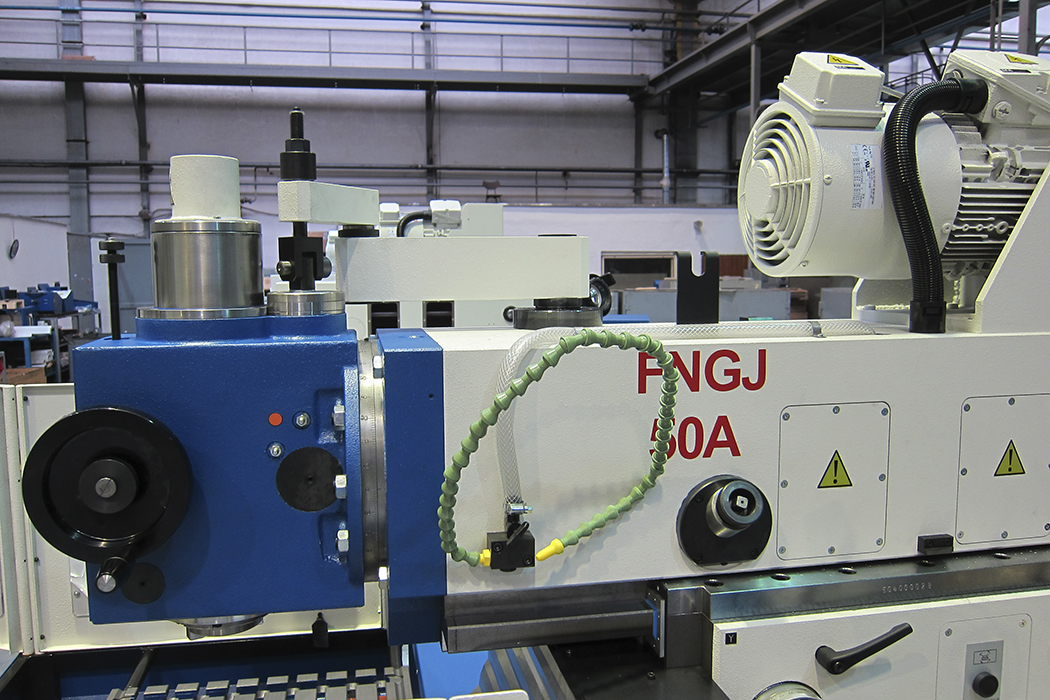

FNGJ 50A Станок широкоуниверсальный фрезерный инструментальный
НАЗНАЧЕНИЕ:
ОСОБЕННОСТИ:
- Современный дизайн и совершенная покраска маслостойкими красками;

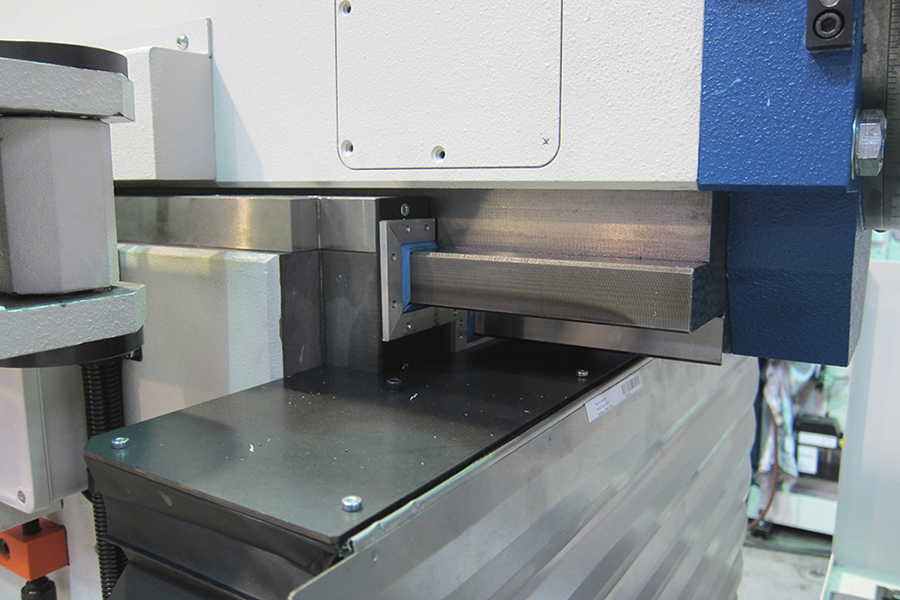

- Закалённые направляющие, обработанные антифрикционным термопластическим материалом TURCITE;

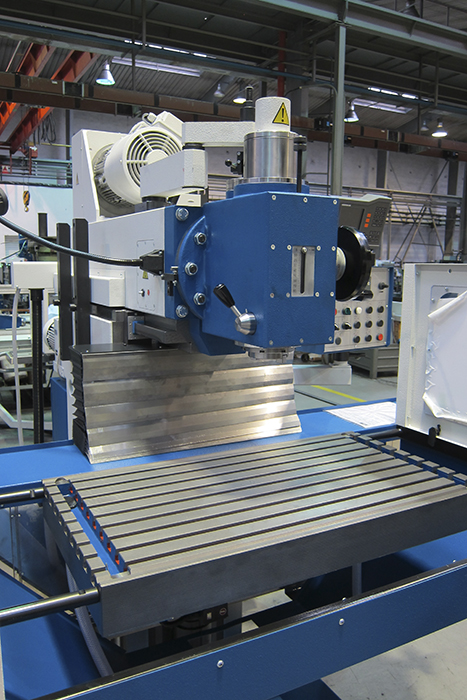

- Горизонтальный угловой стол 900 х 500 мм.;
- Рабочий ход стола – 700 мм., максимальный среди станков подобного класса;
- Станок изготавливается с горизонтальным шпинделем, установленным в ползунковой шпиндельной бабке;
- Станок оснащен вертикальным шпинделем с ручным выдвижением пиноли, и поворотом в пределах ± 90°. Возможно исполнение с откидным механизмом.
- Крепление инструмента – ручное. Возможно исполнение станка с пневмогидравлическим зажимным устройством в горизонтальном и вертикальном шпинделях;

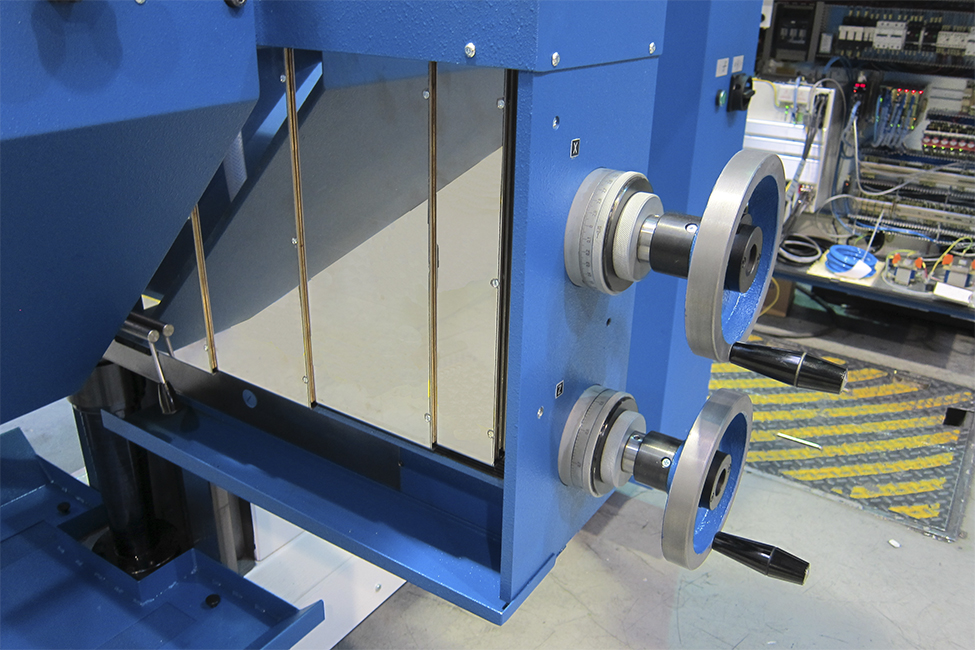

- Штурвалы в осях X, Y, Z, с ценой деления 0,01 мм.;
- Диапазон оборотов шпинделя разделен не 2 ступени с плавной регулировкой при максимальном количестве оборотов 4000 об/мин, и в сочетании с плавной регулировкой рабочих подач позволяет оптимальную обработку различных видов материалов;
- Оптимальная смазка функциональных поверхностей обеспечена с помощью смазочного агрегата с дозаторами. Станок также оснащен системой охлаждения инструментов, светильником и предохранительным ограждением рабочего пространства;
- Технологические возможности станка увеличиваются благодаря использованию специальных принадлежностей.
Станок FNGJ 50A – это широкоуниверсальный инструментальный фрезерный станок, предназначенный для проведения фрезерных, сверлильных, расточных и резьбонарезных операций на деталях весом до 350 кг в мелкосерийном производстве, преимущественно в инструментальных цехах.
ОСОБЕННОСТИ:
- Современный дизайн и совершенная покраска маслостойкими красками;
- Закалённые направляющие, обработанные антифрикционным термопластическим материалом TURCITE;
- Горизонтальный угловой стол 900 х 500 мм.;
- Рабочий ход стола – 700 мм., максимальный среди станков подобного класса;
- Станок изготавливается с горизонтальным шпинделем, установленным в ползунковой шпиндельной бабке;
- Станок оснащен вертикальным шпинделем с ручным выдвижением пиноли, и поворотом в пределах ± 90°. Возможно исполнение с откидным механизмом.
- Крепление инструмента – ручное. Возможно исполнение станка с пневмогидравлическим зажимным устройством в горизонтальном и вертикальном шпинделях;
- Штурвалы в осях X, Y, Z, с ценой деления 0,01 мм.;
- Диапазон оборотов шпинделя разделен не 2 ступени с плавной регулировкой при максимальном количестве оборотов 4000 об/мин, и в сочетании с плавной регулировкой рабочих подач позволяет оптимальную обработку различных видов материалов;
- Оптимальная смазка функциональных поверхностей обеспечена с помощью смазочного агрегата с дозаторами. Станок также оснащен системой охлаждения инструментов, светильником и предохранительным ограждением рабочего пространства;
- Технологические возможности станка увеличиваются благодаря использованию специальных принадлежностей.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Размер рабочей поверхности стола, мм. |
800х400 (горизонтальный); 600х350 (вертикальный) |
| Наибольшее продольное перемещение стола, мм. | 600 (ось X) |
| Наибольшее вертикальное перемещение стола, мм. | 400 (ось Z) |
| Наибольшее поперечное перемещение шпиндельной бабки, мм | 400 (ось Y) |
| Диапазон рабочих подач по осям Х, Y, Z, мм/мин |
15 – 1000 (оси Х и Y) 6 – 400 (ось Z) |
| Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм. | 158-548 |
| Количество Т-образных пазов |
7 - горизонтальный стол 6 - вертикальный стол |
| Ширина Т-образного паза | 14Н7 (14Н12) |
| Расстояние между осями Т-образных пазов, мм. | 50 |
| Регулировка рабочих подач | Бесступенчатая |
| Скорость быстрых перемещений, м/мин | 2 (оси Х, Y) 0,8 (ось Z) |
| Конец шпинделя | ISO 40 |
| Пределы частот вращения шпинделя, об/мин | 50-4000 (горизонтальный и вертикальный); |
| Масса заготовки, кг. | 350 (на горизонтальный стол); |
| Количество скоростей вращения шпинделя | Бесступенчатая регулировка |
| Ход шпинделя, мм. | 80 (вертикальной головки) |
| Мощность двигателя подач, кВт | 1,1 |
| Зажим-отжим инструмента | ручной |
| Макс. угол поворота вертикал. головки, град. | +/- 90 |
| Мощность привода главного движения, кВт | 4 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 2070 х 2120 х 2115 |
| Масса, кг. | 2500 |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Емкость для стружки;
- короткая фрезерная оправка 40 х 22 х 37 – 1 шт.;
- инструкция по эксплуатации на русском языке – 2 шт.;
- протокол точности – 1 шт.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- ШВП в осях X, Y;
- Защита вертикальных направляющих;

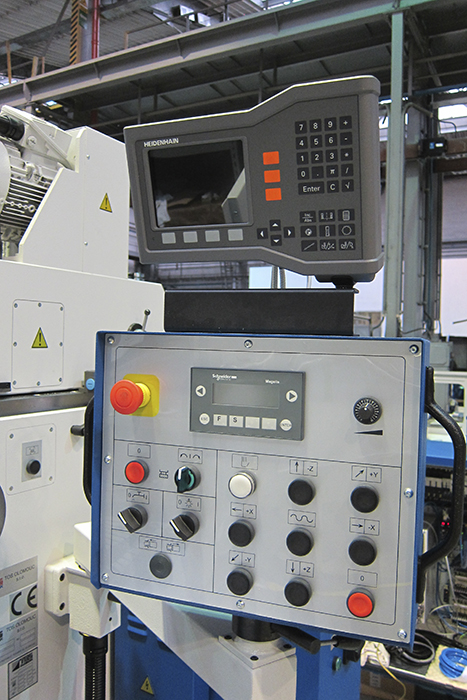

- Цифровая индикация позиции в 3-х осях HEIDENHAIN ND 523;
- Цифровая индикация позиции в 3-х осях HEIDENHAIN POSITIP 880;
- Поворотный и наклонный стол ТU 32 N;
- Oпорная рама с подшипником LFH 32 N (для длинных фрезерных оправок);
- Пневматическо-гидравлическое крепление инструмента;
- Откидное устройство для вертикальной фрезерной головки;
- Универсальная делительная головка 5901-160 (с трёхкулачковым патроном и задней бабкой);
- Долбежная головка IOB 32N;
- Неповоротные тиски 125 мм;
- Поворотные тиски 125 мм;
- Поворотно-опрокидывающие тиски 125 мм;
- Самоцентрующиеся тиски 125 мм;
- Фрезерная оправка короткая: (ISO 40x16x30, ISO 40x22x19, ISO 40x22x37, ISO 40x27x47, ISO 40x32x60)
- Фрезерная оправка длинная: (ISO 40x22x500/C40, ISO 40x27x500/C40, 40x32x500/C40, ISO 40x40x500/C40)
- Редукционная втулка (Для пневматического крепления): (ISO 40/Morse 2, ISO 40/Morse 3, ISO 40/ISO 30)
- Редукционная втулка (для ручного крепления): (ISO 40/Morse 2, ISO 40/Morse 3, ISO 40/ISO 30)
- Крепящий наконечник;
- Сверлильная редукционная втулка ISO 40/Morse 2;
- Патрон сверлильный 241320 13-В12;
- Оправка под патрон 241329 В12 х 2;
- Ручной поворотный стол диаметром 320 мм;
- Зажим согласно чертежа № 4 11 09 0577;
- Крепящая втулка ISO 40х16;
- Цанга 16х4, Цанга 16х5, Цанга 16х6, Цанга 16х8, Цанга 16х10;
- Крепящая втулка ISO 40x28;
- Цанга 28х8, Цанга 28х10, Цанга 28х12, Цанга 28х16, Цанга 28х20;
- Выравнивающие элементы BAJA.
