КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
- Станина изготовлена из высококачественного чугуна и обеспечивает стабильную работу станка на протяжении всего срока эксплуатации;
- Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах;
- Во время работы станка можно управлять движением рабочего органа только по одной координате;
- Эргономичные маховики обеспечивают комфортную работу в ручном режиме;
- Вертикальная фрезерная головка поворачивается в обе стороны на угол ± 90°;
- Для расширения технологических возможностей горизонтальный рабочий стол имеет 3 установочных положения;
- Насос подачи СОЖ со встроен в основание станка;
- Электрическая часть выполнена в соответствии со стандартом CE.

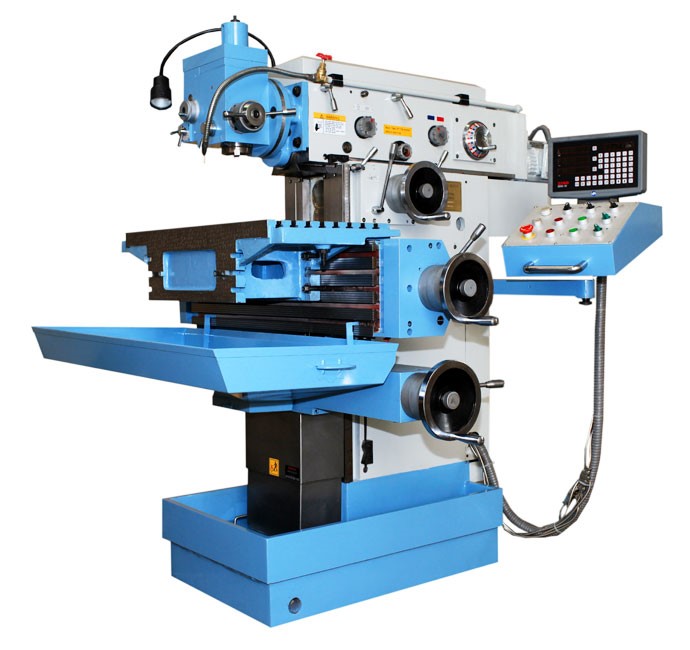

XS8132A Широкоуниверсальный фрезерный станок
НАЗНАЧЕНИЕ:
Фрезерный широкоуниверсальный станок XS8132A предназначен для обработки деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя. На станке можно выполнять также сверление, долбление, цекование, зенкерование, развёртывание, растачивание. Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий, а также в мастерских и ремонтных цехах.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
- Станина изготовлена из высококачественного чугуна и обеспечивает стабильную работу станка на протяжении всего срока эксплуатации;
- Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах;
- Во время работы станка можно управлять движением рабочего органа только по одной координате;
- Эргономичные маховики обеспечивают комфортную работу в ручном режиме;
- Вертикальная фрезерная головка поворачивается в обе стороны на угол ± 90°;
- Для расширения технологических возможностей горизонтальный рабочий стол имеет 3 установочных положения;
- Насос подачи СОЖ со встроен в основание станка;
- Электрическая часть выполнена в соответствии со стандартом CE.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Рабочие столы, основные размеры | |
| Размер рабочей поверхности горизонтального стола, мм. | 750 х 320 |
| Наибольшая масса устанавливаемой заготовки, кг. | 300 |
| Максимальный диаметр устанавливаемого инструмента, мм. | 100 |
| Количество Т-образных пазов | 7 |
| Ширина Т-образного паза | 14 |
| Расстояние между осями Т-образных пазов, мм. | 45 |
| Размер рабочей поверхности вертикального стола, мм. | 850 × 250 |
| Количество Т-образных пазов | 5 |
| Ширина Т-образного паза | 14 |
| Расстояние между осями Т-образных пазов, мм. | 45 |
| Наибольшее продольное перемещение стола, мм. | 400 |
| Наибольшее поперечное перемещение шпиндельной бабки, мм | 300 |
| Наибольшее вертикальное перемещение стола, мм. | 400 |
| Расстояние от оси горизонтального шпинделя до поверхности пола, мм. | 1330 |
| Минимальное расстояние от оси горизонтального шпинделя до стола, мм. | 40 |
| Минимальное расстояние от торца вертикального шпинделя до стола, мм. | 10 |
| Вертикальный и горизонтальный шпиндель | |
| Конец шпинделя | ISO 40 |
| Диапазон частот вращения шпинделя, об./мин. | 40 - 2000 |
| Количество скоростей шпинделя, шт. | 18 |
| Общее передаточное отношение | 1,25 |
| Наибольшее перемещение пиноли вертикального шпинделя, мм. | 60 |
| Максимальный угол поворота вертикальной фрезерной головки, град. | ±90 |
| Автоматические подачи вертикального шпинделя, мм./ об. | 0,03; 0,06; 0,12 |
| Перемещение шпинделя на один оборот маховика, мм. | 2 |
| Цена деления лимба перемещения пиноли шпинделя, мм. | 0,5 |
| Подачи, перемещения | |
| Скорость рабочих подач по всем осям, мм./мин. | 10 - 500 |
| Количество рабочих подач, шт. | 18 |
| Общее передаточное отношение | 1,25 |
| Скорость быстрых перемещений, мм./мин. | 1200 |
| Цена деления лимба поперечного перемещения шпиндельной бабки / перемещение на оборот лимба, мм. | 0,01 / 2 |
| Цена деления лимба вертикального перемещения стола / перемещение на оборот лимба, мм. | 0,01 / 1,5 |
| Цена деления лимба продольного перемещения стола / перемещение на оборот лимба, мм. | 0,02 / 4 |
| Электрооборудование | |
| Напряжение питания, В | 380 |
| Мощность привода главного движения, кВт | 3,0 |
| Мощность привода подач, кВт | 1,5 |
| Мощность привода насоса охлаждения | 0,04 |
| Масса и габариты | |
| Габаритные размеры (LxBxH), мм. | 1810 х 1220 х 1710; |
| Масса станка, кг. | 1600; (в упаковке 1900) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Трёхкоординатная система цифровой индикации;
- Вертикальный и горизонтальный рабочие столы;
- Фрезерная оправка Ø 22 мм. – 2 шт.;
- Переходные втулки Морзе 1, 2, 3, 4 / ISO 40;
- Цанговый патрон с комплектом цанг из 8 шт.;
- Система подачи СОЖ;
- Поддон для сбора стружки;
- Кронштейн для горизонтального фрезерования;
- Светильник для освещения рабочей зоны;
- Комплект инструмента для обслуживания станка;
- Комплект Т-образных болтов;
- Комплект фундаментных болтов для установки станка (М20х300 мм);
- Инструкция по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Защита рабочей зоны (полукабинет);
- Универсальный поворотный угловой рабочий стол T15300;
- Поворотный стол TS320;
- Тиски станочные с шириной губок 160 мм. QН13160;
- Универсальная расточная головка F212A (максимальный диаметр расточки 200 мм.);
- Поворотная долбёжная головка СА7580;
- Универсальная делительная головка с высотой центров 125 мм. FA11125;
- Самоцентрирующийся трёхкулачковый патрон диаметром 160 мм. К11160;
- Переходные втулки Морзе 1, 2, 3, 4 / ISO 40;
- Сверлильный патрон.
