КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
- Станина изготовлена из высококачественного чугуна обеспечивает стабильную работу станка на протяжение всего срока эксплуатации;
- Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрые перемещения обеспечивают экономичную обработку различных деталей в оптимальных режимах;
- Во время работы станка можно управлять движением рабочего органа только по одной координате;
- Эргономичные маховики обеспечивают комфортную работу в ручном режиме;

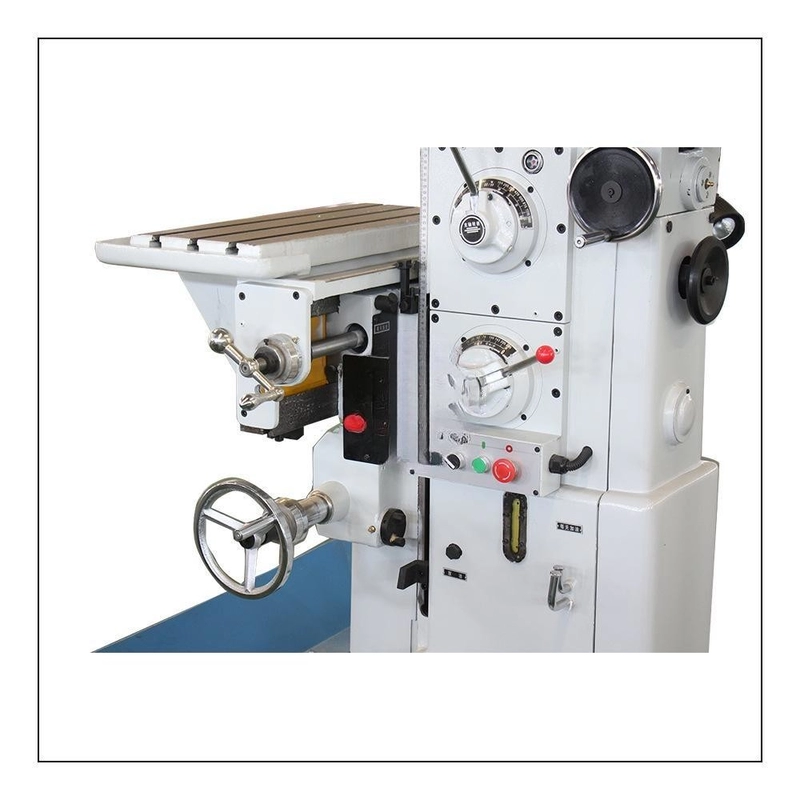

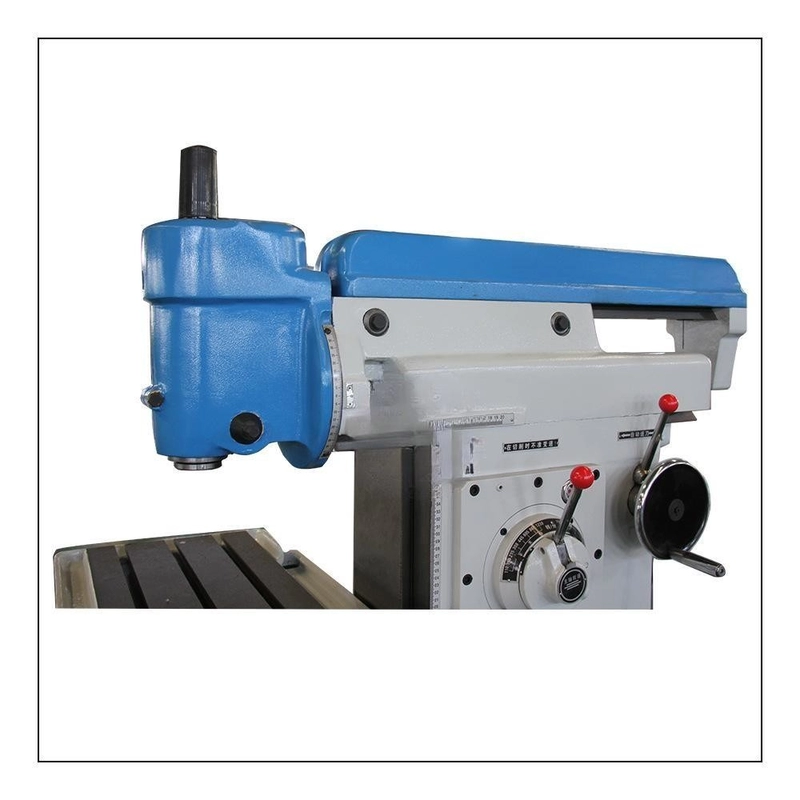

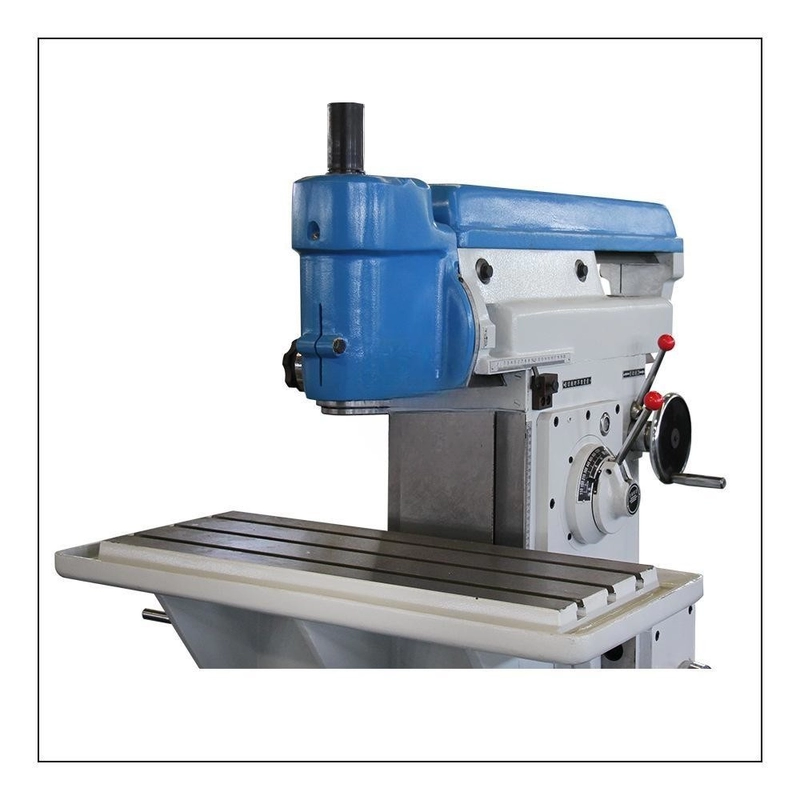

- Вертикальная фрезерная головка поворачивается на угол ± 45°;
- Для расширения технологических возможностей горизонтальный рабочий стол имеет 3 установочных положения;
- Насос подачи СОЖ встроен в основание станка;
- Электрическая часть выполнена в соответствии со стандартом CE.
ВАРИАНТЫ ИСПОЛНЕНИЯ:
- с трёхкоординатным устройством цифровой индикации (XS8126C).

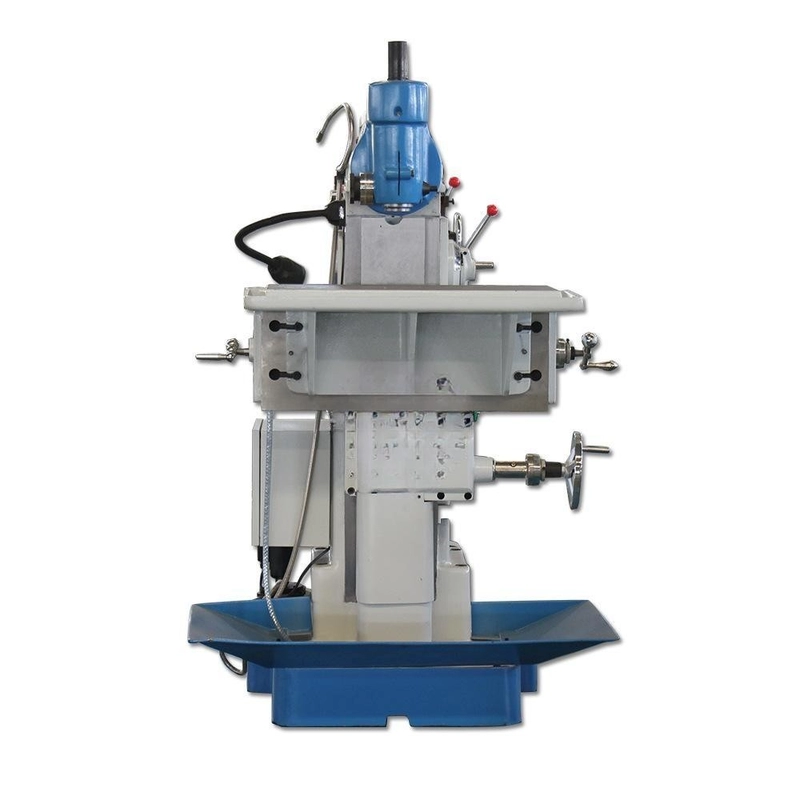

X8126C Широкоуниверсальный фрезерный станок
НАЗНАЧЕНИЕ:
Фрезерный широкоуниверсальный станок X8126C предназначен для обработки деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя. На станке можно выполнять также сверление, долбление, цекование, зенкерование, развёртывание, растачивание. Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий, а также в мастерских и ремонтных цехах.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
- Станина изготовлена из высококачественного чугуна обеспечивает стабильную работу станка на протяжение всего срока эксплуатации;
- Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрые перемещения обеспечивают экономичную обработку различных деталей в оптимальных режимах;
- Во время работы станка можно управлять движением рабочего органа только по одной координате;
- Эргономичные маховики обеспечивают комфортную работу в ручном режиме;
- Вертикальная фрезерная головка поворачивается на угол ± 45°;
- Для расширения технологических возможностей горизонтальный рабочий стол имеет 3 установочных положения;
- Насос подачи СОЖ встроен в основание станка;
- Электрическая часть выполнена в соответствии со стандартом CE.
ВАРИАНТЫ ИСПОЛНЕНИЯ:
- с трёхкоординатным устройством цифровой индикации (XS8126C).
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Рабочие столы, основные размеры | |
| Размер рабочей поверхности горизонтального стола, мм. | 700 х 280 |
| Наибольшая масса устанавливаемой заготовки, кг. | 120 |
| Количество Т-образных пазов | 6 |
| Ширина Т-образного паза | 14 |
| Расстояние между осями Т-образных пазов, мм. | 45 |
| Размер рабочей поверхности вертикального стола, мм. | 600 × 250 |
| Количество Т-образных пазов | 5 |
| Ширина Т-образного паза | 14 |
| Расстояние между осями Т-образных пазов, мм. | 45 |
| Наибольшее продольное перемещение стола, мм. | 350 |
| Наибольшее поперечное перемещение шпиндельной бабки, мм | 200 |
| Наибольшее вертикальное перемещение стола, мм. | 350 |
| Расстояние от торца вертикального шпинделя до оси горизонтального шпинделя, мм. | 95 |
| Расстояние от торца горизонтального шпинделя до оси вертикального шпинделя, мм. | 131 |
| Расстояние от оси вертикального шпинделя до вертикальных направляющих станины (вылет), мм. | 155 |
| Расстояние от оси горизонтального шпинделя до стола, мм. | 35 – 385 / 42 – 392 / 132 - 482 |
| Расстояние от оси шпинделя до хобота, мм. | 96 |
| Расстояние от торца вертикального шпинделя до стола, мм. | 0 - 85 |
| Вертикальный и горизонтальный шпиндель | |
| Конец шпинделя | ISO 40 |
| Диапазон частот вращения горизонтального шпинделя, об./мин. | 110 - 1230 |
| Диапазон частот вращения вертикального шпинделя, об./мин. | 150 - 1660 |
| Количество частот вращения шпинделя, шт. | 8 |
| Наибольшее перемещение пиноли вертикального шпинделя, мм. | 80 |
| Максимальный угол поворота вертикальной фрезерной головки, град. | ± 45 |
| Перемещение пиноли вертикального шпинделя на один оборот маховика, мм. | 2 |
| Цена деления лимба маховика перемещения пиноли вертикального шпинделя, мм. | 0,5 |
| Цена деления лимба маховика перемещения горизонтального шпинделя, мм. | 1,5 |
| Подачи, перемещения | |
| Скорость рабочих подач по всем осям, мм./мин. | 25 - 285 |
| Количество рабочих подач, шт. | 8 |
| Скорость быстрых перемещений, мм./мин. | 1000 |
| Электрооборудование | |
| Напряжение питания, В | 380 |
| Мощность привода главного движения, кВт | 3,0 |
| Мощность привода подач, кВт | 1,5 |
| Мощность привода насоса охлаждения | 0,04 |
| Масса и габариты | |
| Габаритные размеры (LxBxH), мм. | 1450 х 1450 х 1650; |
| Масса станка, кг. | 1200; (в упаковке 1420 ) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе:
- Вертикальный и горизонтальный рабочие столы;
- Оправка для горизонтального фрезерования Ø 22 мм.;
- Цанговый патрон с комплектом цанг из 6 шт.;
- Система подачи СОЖ;
- Поддон для сбора стружки;
- Светодиодный светильник для освещения рабочей зоны;
- Комплект инструмента для обслуживания станка;
- Комплект Т-образных болтов;
- Комплект фундаментных болтов для установки станка (М16х400 мм);
- Инструкция по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Универсальный поворотный угловой рабочий стол T72250;
- Поворотный стол TS250;
- Тиски станочные с шириной губок 136 мм. QН13136;
- Универсальная расточная головка Z12160 (максимальный диаметр расточки 160 мм.);
- Поворотная долбёжная головка СА7380;
- Оправка для горизонтального фрезерования Ø 27 мм.;
- Универсальная делительная головка с высотой центров 96 мм. FA1196;
- Переходные втулки с Морзе 1, 2, 3, 4 / ISO 40;
- Сверлильный патрон.
- Станок в сборе:
- Вертикальный и горизонтальный рабочие столы;
- Оправка для горизонтального фрезерования Ø 22 мм.;
- Цанговый патрон с комплектом цанг из 6 шт.;
- Система подачи СОЖ;
- Поддон для сбора стружки;
- Светодиодный светильник для освещения рабочей зоны;
- Комплект инструмента для обслуживания станка;
- Комплект Т-образных болтов;
- Комплект фундаментных болтов для установки станка (М16х400 мм);
- Инструкция по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Универсальный поворотный угловой рабочий стол T72250;
- Поворотный стол TS250;
- Тиски станочные с шириной губок 136 мм. QН13136;
- Универсальная расточная головка Z12160 (максимальный диаметр расточки 160 мм.);
- Поворотная долбёжная головка СА7380;
- Оправка для горизонтального фрезерования Ø 27 мм.;
- Универсальная делительная головка с высотой центров 96 мм. FA1196;
- Переходные втулки с Морзе 1, 2, 3, 4 / ISO 40;
- Сверлильный патрон.
