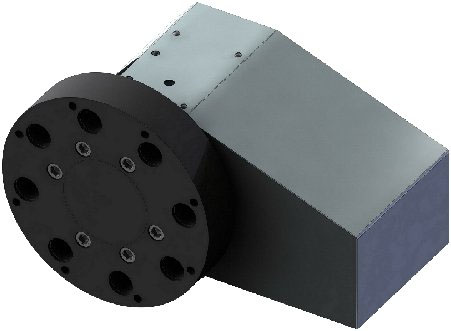

У16-520 Головка инструментальная 8-ми позиционная
Аналоги и варианты наименования:
У16-522 Головка инструментальная 8-ми позиционная
НАЗНАЧЕНИЕ:
Предназначена для смены и точного позиционирования режущего инструмента в соответствии с программой на токарных станках с ЧПУ.
ОСОБЕННОСТИ:
- Инструментальный диск, закрепленный на торце шпинделя головки, имеет возможность нести до 8 токарных резцов, установленных перпендикулярно оси центров станка, или 4 токарных резца и 4 расточных токарных резца, расположенных параллельно оси центров станка;
- Расточные резцы или концевой инструмент (сверла, развертки) устанавливаются в специальных вспомогательных державках и втулках;
- Возможна установка как стандартного диска (мод. У16-520), так и диска типа VDI (мод. У16-522);
- Возможность установки на большинство моделей токарных станков с ЧПУ (16К20, 16А20 и т.д.);
- Простота и надежность конструкции;
- Высокая точность позиционирования;
- Возможность обработки как наружных, так и внутренних поверхностей.
Предназначена для смены и точного позиционирования режущего инструмента в соответствии с программой на токарных станках с ЧПУ.
ОСОБЕННОСТИ:
- Инструментальный диск, закрепленный на торце шпинделя головки, имеет возможность нести до 8 токарных резцов, установленных перпендикулярно оси центров станка, или 4 токарных резца и 4 расточных токарных резца, расположенных параллельно оси центров станка;
- Расточные резцы или концевой инструмент (сверла, развертки) устанавливаются в специальных вспомогательных державках и втулках;
- Возможна установка как стандартного диска (мод. У16-520), так и диска типа VDI (мод. У16-522);
- Возможность установки на большинство моделей токарных станков с ЧПУ (16К20, 16А20 и т.д.);
- Простота и надежность конструкции;
- Высокая точность позиционирования;
- Возможность обработки как наружных, так и внутренних поверхностей.
Технические характеристики
ПАРАМЕТР | ЗНАЧЕНИЕ |
---|---|
Количество позиций головки | 8 |
Размер устанавливаемых токарных резцов, мм. | 25 х 25 х 150 |
Размер устанавливаемых расточных токарных резцов, мм. | 25 х 150 |
Размер устанавливаемого концевого инструмента | КМ 1, 2, 3, 4 |
Точность позиционирования, мм. | 0,01 |
Время смены позиции, сек. |
3 (переход на ближнюю поз.); 6 (переход на дальнюю поз.) |
Наибольшее усилие резания, кгс. | 800 |
Тип электродвигателя | АИР56В4У3 / АИР63В4У3* |
Частота вращения электродвигателя, об/мин | 1500 |
Мощность привода главного движения, кВт | 0,18 / 0,37* |
Напряжение цепи управления, В. | 24 |
Напряжение питания, В | 380 |
Габаритные размеры (LxBxH), мм. | 412 х 299 х 343 |
Масса, кг. | 60 |
* - специальное исполнение (заказ) |
