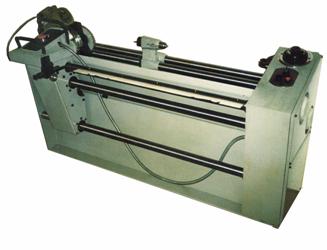

КТФ-6М Станок токарно-фрезерный копировальный
НАЗНАЧЕНИЕ:
Предназначен для профильной токарно-фрезерной обработки вращающихся и неподвижных тел, в том числе изготовления винтовых поверхностей.
ОСОБЕННОСТИ:
- Станок основан на принципе фрезерования неподвижной или вращающейся заготовки вращающимся дисковым инструментом (фрезой), что позволяет получать изделия, которые невозможно изготовить на обычном токарном станке;
- Обработка твердосплавной фрезой на порядок увеличивает производительность и стойкость инструмента;
- Станок обеспечивает следующие рабочие движения:
Данная кинематика позволяет получать следующие изделия:
Предназначен для профильной токарно-фрезерной обработки вращающихся и неподвижных тел, в том числе изготовления винтовых поверхностей.
ОСОБЕННОСТИ:
- Станок основан на принципе фрезерования неподвижной или вращающейся заготовки вращающимся дисковым инструментом (фрезой), что позволяет получать изделия, которые невозможно изготовить на обычном токарном станке;
- Обработка твердосплавной фрезой на порядок увеличивает производительность и стойкость инструмента;
- Станок обеспечивает следующие рабочие движения:
- вращение режущего инструмента (пилы);
- продольная подача (пилы);
- поперечное колебание пилы вследствие обкатки профиля копира;
- вращение заготовки;
- повороты заготовки на заданный угол через делительную головку.
- продольная подача (пилы);
- поперечное колебание пилы вследствие обкатки профиля копира;
- вращение заготовки;
- повороты заготовки на заданный угол через делительную головку.
Данная кинематика позволяет получать следующие изделия:
- Профильные многогранники;
- Изделия с винтовыми профильными поверхностями;
- Профильные канавки на поверхности изделия.
- Изделия с винтовыми профильными поверхностями;
- Профильные канавки на поверхности изделия.
Работа на станке не требует специальных навыков. Обработка производится по шаблону. Возможно изготовление за смену около 80 балясин.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Максимальная длина обрабатываемой заготовки, мм. | 1150 |
| Диаметр обрабатываемой заготовки, мм. | 10 - 165 |
| Размеры используемого инструмента - дисковой фрезы (D наруж./ d посад.) | 200 / 30 |
| Пределы частот вращения шпинделя, об/мин | 4500 |
| Частота вращения шпинделя (лей), об/мин | 800; 1400 |
| Мощность привода главного движения, кВт | 1,3 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1740 х 780 х 1050 |
| Масса, кг. | 550 |
