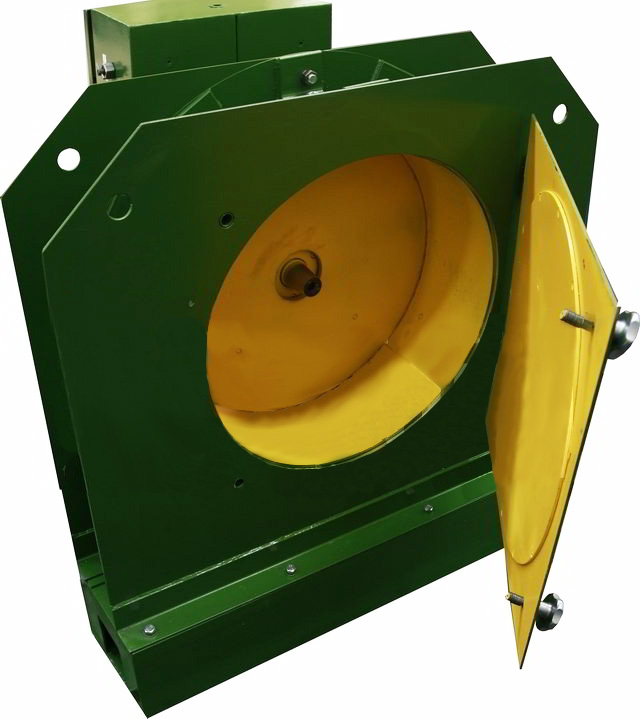

СР-400Б Стенд для испытания шлифовальных кругов на разрыв вращением
Аналоги и варианты наименования:
СР400Б
Модель снята с производства.
НАЗНАЧЕНИЕ:
Предназначен для испытания шлифовальных кругов на разрыв вращением.
ОСОБЕННОСТИ:
- Стенд является модернизированной версией ранее выпускавшегося стенда СР-450М;
- Сварная конструкция основания и испытательной камеры;
- Испытываемый круг устанавливается на спец.оснастке в защитной камере;
- Бесступенчатая регулировка частоты вращения шпинделя. Настройка частоты вращения для проведения испытания производится согласно таблицы или рассчитывается по формуле в зависимости от диаметра круга и рабочей скорости;
- Приводной вал установлен в жестком корпусе на шарико-подшипниковых опорах;
- Безопасность стенда обеспечивается изготовителем в соответствии с ГОСТ 12.3.023-80, ГОСТ 12.3.028-82, ГОСТ 30513-97, ГОСТ МЭК 60204-1-2002;
- Установка стенда - на бетонный фундамент;
- Не допускается эксплуатация стенда на открытых площадках и в помещениях со взрывоопасной или химически активной средой.
Предназначен для испытания шлифовальных кругов на разрыв вращением.
ОСОБЕННОСТИ:
- Стенд является модернизированной версией ранее выпускавшегося стенда СР-450М;
- Сварная конструкция основания и испытательной камеры;
- Испытываемый круг устанавливается на спец.оснастке в защитной камере;
- Бесступенчатая регулировка частоты вращения шпинделя. Настройка частоты вращения для проведения испытания производится согласно таблицы или рассчитывается по формуле в зависимости от диаметра круга и рабочей скорости;
- Приводной вал установлен в жестком корпусе на шарико-подшипниковых опорах;
- Безопасность стенда обеспечивается изготовителем в соответствии с ГОСТ 12.3.023-80, ГОСТ 12.3.028-82, ГОСТ 30513-97, ГОСТ МЭК 60204-1-2002;
- Установка стенда - на бетонный фундамент;
- Не допускается эксплуатация стенда на открытых площадках и в помещениях со взрывоопасной или химически активной средой.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Количество испытательных камер, шт. | 1 |
| Количество шпинделей, шт. | 1 |
| Диаметры испытываемых кругов, мм. |
115 - 400 Тип круга 1 (по ГОСТ 2424-83) |
| Посадочный диаметр круга, мм. | 22,2; 32; 76; 127 * |
| Высота круга, мм. | 1 - 40 |
| Окружная испытательная скорость, м/сек. | 30 - 80 |
| Диапазон частот вращения шпинделя, об./мин. |
0 - 20000 (0 - 15000 в старой модификации) |
| Регулирование скорости | бесступенчато |
| Мощность привода главного движения, кВт | 2,2 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. |
1040 х 700 х 1132; (1670х1220х1510 в упаковке) |
| Масса, кг. |
430; (590 брутто) |
| * | Возможно изготовление оснастки под другие посадочные диаметры кругов |
КОМПЛЕКТ ПОСТАВКИ:
- Стенд в сборе;
- Оправка;
- Шпилька Ø22/Ø32 мм.;
- Фланец Ø22, 32, 76 мм. (по 2 шт.);
- Втулка Ø60 мм., L=15 мм. (2 шт.); Ø22 мм., L=20 мм.; Ø22 мм., L=8 мм.;
- Прокладка Ø22, 32, 76 мм. (по 2 шт.);
- Гайки, шайбы;
- Съемник;
- Ключи;
- Техническая документация (руководство по эксплуатации).
