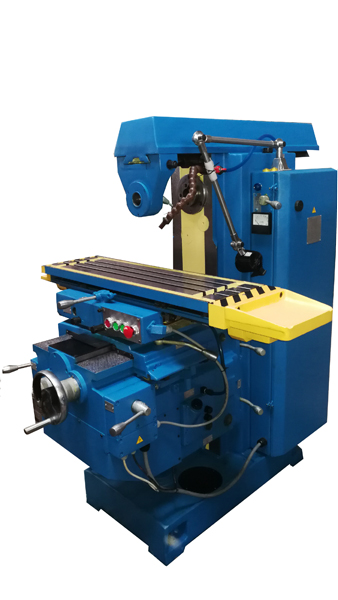

6Т80 Станок горизонтальный консольно-фрезерный
Аналоги и варианты наименования:
6Т80; 6Н80, 6Р80
НАЗНАЧЕНИЕ:
ОСОБЕННОСТИ:
- Стойка станины жестко соединена с основанием, являющимся резервуаром для охлаждающей жидкости. В верхней ее части имеются направляющие для установки хобота.
- На вертикальных направляющих стойки установлена консоль со встроенной восемнадцатиступенчатой коробкой подач. На горизонтальных направляющих консоли установлены салазки со столом. Двенадцатиступенчатая коробка скоростей привода горизонтального шпинделя размещена в стойке станка.
- При помощи универсальной делительной головки можно фрезеровать спиральные канавки на цилиндрических деталях, а также производить различные фрезерные работы, связанные с поворотом детали на заданную величину;
- Накладная поворотная фрезерная головка с вертикальным шпинделем, поставляемая по заказу за отдельную плату, расширяет технологические возможности станка.
6Т80 предназначен для выполнения разнообразных фрезерных работ в условиях индивидуального и мелкосерийного производства. На станке удобно фрезеровать плоскости, торцы, скосы, пазы на небольших деталях различной конфигурации из стали, цветных металлов, чугуна и пластмасс. Технические характеристики станка позволяют полностью использовать возможности инструмента из быстрорежущей стали, а также оснащенного пластинками из твердого сплава.
ОСОБЕННОСТИ:
- Стойка станины жестко соединена с основанием, являющимся резервуаром для охлаждающей жидкости. В верхней ее части имеются направляющие для установки хобота.
- На вертикальных направляющих стойки установлена консоль со встроенной восемнадцатиступенчатой коробкой подач. На горизонтальных направляющих консоли установлены салазки со столом. Двенадцатиступенчатая коробка скоростей привода горизонтального шпинделя размещена в стойке станка.
- При помощи универсальной делительной головки можно фрезеровать спиральные канавки на цилиндрических деталях, а также производить различные фрезерные работы, связанные с поворотом детали на заданную величину;
- Накладная поворотная фрезерная головка с вертикальным шпинделем, поставляемая по заказу за отдельную плату, расширяет технологические возможности станка.
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Класс точности | H |
| Размер рабочей поверхности стола, мм. | 800 x 200 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм. | 0 - 360 |
| Наибольший диаметр фрезы, устанавливаемой на станке, мм | 63 |
| Наибольшее продольное перемещение стола, мм. | 560 |
| Поперечный ход стола, мм. | 220 |
| Максимальная нагрузка на стол, кг | 200 |
| Количество Т-образных пазов | 3 |
| Ширина Т-образного паза |
14Н8 (центральный); 14Н11 (боковые) |
| Расстояние между осями Т-образных пазов, мм. | 50 |
| Перемещение стола на одно деление лимба (продольное/ поперечное/ вертикальное), мм | 0,05/ 0,05/ 0,02 |
| Скорость быстрых перемещений, м/мин |
3,35 (продольное/поперечное); 1,7 (вертикальное) |
| Число ступеней подач | 18 |
| Пределы рабочих подач (продольных и поперечных), мм/мин | 20 - 1000 |
| Вертикальные подачи стола, мм/мин | 10 - 500 |
| Диапазон частот вращения шпинделя, об./мин. | 50 - 2240 |
| Количество скоростей вращения шпинделя | 12 |
| Конус шпинделя | SK 40 (DIN2080, ГОСТ 24644) |
| Наибольший крутящий момент на шпинделе, Нм | 155 |
| Мощность привода главного движения, кВт | 3 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. |
1925 х 1835 x 1528 (2000х1850х1700 в упаковке) |
| Масса, кг. |
1500 (в упаковке 1800) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Система охлаждения;
- Шомпол (М12; М16) 9.120 – 1 шт.;
- Шомпол (М10) 9.146 – 1 шт.;
- Ключ электрошкафа – 1 шт.;
- Ключ (10х12) 7811-0004 – 1 шт.;
- Ключ (17х19) 7811-0023 – 1 шт.;
- Ключ (22х24) 7811-0025 – 1 шт.;
- Ключ (S6) 7811-0375– 1 шт.;
- Ключ (S10) 7811-0378 – 1 шт.;
- Ключ (S12) 7811-0379 – 1 шт.;
- Руководство по эксплуатации;
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
- 9.45 Ключ для зажима торцовых фрез – 1 шт.;
- 9.45 Ключ для зажима торцовых фрез – 1 шт.;
- 6Р80Г.16.00-0-04 Подвеска – 1 шт.;
- 6Т80.28-01 – головка фрезерная накладная – 1 шт.;
- 6Т80.28.010-01 механизм установки фрезерной головки – 1 шт.;
- Ключ 7811-0044– 1 шт.;
- Оправка 6222-0032 (6222-0114) (Ø27 мм.) – 1 шт.;
- Оправка 6222-0053 (Ø22 мм.) – 1 шт.;
- Оправка 6225-0133 (Ø22 мм., L=495 мм.) – 1 шт.;
- Оправка 6225-0172 (Ø22 мм., L=555 мм.) – 1 шт.;
- Оправка 6225-0174 (Ø27 мм., L=662 мм.) – 1 шт.;
- Втулка переходная 6103-0001 (7:24/ КМ2) – 1 шт.;
- Втулка переходная 6103-0002 (7:24/ КМ3) – 1 шт.;
- Тиски станочные чугунные неповоротные (ширина губок 160 мм.) 7200-0214-02 – 1 шт.;
- Тиски станочные чугунные поворотные (ширина губок 160 мм.) 7200-0215-05 – 1 шт.;
- Тиски станочные стальные неповоротные (ширина губок 160 мм.) 7200-0214-05- 1 шт.;
- Тиски станочные стальные поворотные (ширина губок 160 мм.) 7200-0215-05 – 1шт.;
- Стол поворотный горизонтально-вертикальный Ø 250 мм. РКВ 7205-4003 – 1 шт.;
- Стол поворотный горизонтально-вертикальный Ø 250 мм. РКВ 7205-4003;
- Головка делительная универсальная 7036-0051 (УДГ-Д-160А) – 1 шт.,
- Опора виброизолирующая ОВ-31М – 4 шт.
- Станок в сборе;
- Система охлаждения;
- Шомпол (М12; М16) 9.120 – 1 шт.;
- Шомпол (М10) 9.146 – 1 шт.;
- Ключ электрошкафа – 1 шт.;
- Ключ (10х12) 7811-0004 – 1 шт.;
- Ключ (17х19) 7811-0023 – 1 шт.;
- Ключ (22х24) 7811-0025 – 1 шт.;
- Ключ (S6) 7811-0375– 1 шт.;
- Ключ (S10) 7811-0378 – 1 шт.;
- Ключ (S12) 7811-0379 – 1 шт.;
- Руководство по эксплуатации;
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
- 9.45 Ключ для зажима торцовых фрез – 1 шт.;
- 9.45 Ключ для зажима торцовых фрез – 1 шт.;
- 6Р80Г.16.00-0-04 Подвеска – 1 шт.;
- 6Т80.28-01 – головка фрезерная накладная – 1 шт.;
- 6Т80.28.010-01 механизм установки фрезерной головки – 1 шт.;
- Ключ 7811-0044– 1 шт.;
- Оправка 6222-0032 (6222-0114) (Ø27 мм.) – 1 шт.;
- Оправка 6222-0053 (Ø22 мм.) – 1 шт.;
- Оправка 6225-0133 (Ø22 мм., L=495 мм.) – 1 шт.;
- Оправка 6225-0172 (Ø22 мм., L=555 мм.) – 1 шт.;
- Оправка 6225-0174 (Ø27 мм., L=662 мм.) – 1 шт.;
- Втулка переходная 6103-0001 (7:24/ КМ2) – 1 шт.;
- Втулка переходная 6103-0002 (7:24/ КМ3) – 1 шт.;
- Тиски станочные чугунные неповоротные (ширина губок 160 мм.) 7200-0214-02 – 1 шт.;
- Тиски станочные чугунные поворотные (ширина губок 160 мм.) 7200-0215-05 – 1 шт.;
- Тиски станочные стальные неповоротные (ширина губок 160 мм.) 7200-0214-05- 1 шт.;
- Тиски станочные стальные поворотные (ширина губок 160 мм.) 7200-0215-05 – 1шт.;
- Стол поворотный горизонтально-вертикальный Ø 250 мм. РКВ 7205-4003 – 1 шт.;
- Стол поворотный горизонтально-вертикальный Ø 250 мм. РКВ 7205-4003;
- Головка делительная универсальная 7036-0051 (УДГ-Д-160А) – 1 шт.,
- Опора виброизолирующая ОВ-31М – 4 шт.
