БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Угловой горизонтальный стол (на станке) 67К25ВФ1.5.10.000 – 1 шт.;
- Хобот (на станке) 67К25ВФ1.6.60.010 – 1 шт.;
- Подвеска (на станке) 67К25ВФ1.6.60.012 – 1 шт.;
- Вертикальная головка (на станке) 6725В4.40.000-03 – 1 шт.;
- Поддон-стружкосборник – 1 шт.;
- Съемник (на станке) 6725В4.50.000 – 1 шт.;
- Шаблон (для настройки хвостовика инструмента) 6725В.8.80.000 – 1 шт.;
- Винт (штревель) 6725В.8.80.031 - 3 шт. (для затягивания оправки с инструментом);
- Винт (штревель) 6725В.8.80.032А (Морзе 2) - 2 шт. (для затягивания оправки с инструментом);
- Винт (штревель) 6725В.8.80.033А (Морзе 3) - 2 шт. (для затягивания оправки с инструментом);
- Гайка 6725В.8.80.034 - 8 шт.;
- Щиток 67К25PF2.4.60.000 – 1 шт.;
- Щиток 67К25PF1.030.400 – 2 шт.;
- Щиток 6Р81.101 – 1 шт.;
- Ключ 7811-002.302 (17х19) – 1 шт.;
- Ключ 7811-04351.0 (для круглых гаек 22….60) – 1 шт.;
- Фильтрующий элемент напорного фильтра гидросистемы ЭБ 10-25/6,3 – 1 шт.;
- Комплект технической документации (на русском языке) – 1.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Защита рабочей зоны (кабинет) 67К25ПФ3
- Головка быстроходная 6725B.4.30.000 (2500-5000 об/мин., ход пиноли 60 мм., 1,1 кВт, )
- Головка долбежная 6725B.4.70.000 (длина хода 0-80 мм., угол поворота ±90°, частота двойных ходов 63, 80, 100)
- Щиток 67К25PF1.030.400 – 2 шт.;
- Щиток 6Р81.101;
- Борштанга 6725B.8.51.000 (Ø 15…20 мм.)
- Борштанга 6725B.8.52.000 (Ø 19…25 мм.)
- Борштанга 6725B.8.53.000 (Ø 24…32 мм.)
- Борштанга 6725B.8.54.000 (Ø 30…40 мм.)
- Универсальная делительная головка УДГ-Д-160А
- Комплект принадлежностей к УДГ-Д-160А (люнет, гитары, колёса зубчатые, оправка)
- Патрон токарный трёхкулачковый Ø 100 мм. 3-100.02.01 (Ч 7100-0002)
- Стол поворотный горизонтально-вертикальный Ø 250 мм. РКВ 7205-4003
- Стол круглый фрезерный Ø 250 мм. 61П-17-000 – 1 шт.
- Тиски станочные поворотные чугунные (ширина губок 160 мм.) 7200-0215-02
- Тиски станочные поворотные стальные (ширина губок 160 мм.) 7200-0215-05
- Патрон цанговый с гайкой (SK40) 6151-7042-06
- Втулки переходные (цанги) 6151-7044 (Ø от 5 до 20 мм, с шагом 0,5 мм., 29 шт.)
- Втулка переходная (SK40/Морзе 1 для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4022-01
- Втулка переходная (SK40/Морзе 2 для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013
- Втулка переходная (SK40/Морзе 3для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013-01
- Втулка переходная (SK40/Морзе 4для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013-02
- Втулка переходная (SK40/Морзе 1 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4015
- Втулка переходная (SK40/Морзе 2 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012
- Втулка переходная (SK40/Морзе 3 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012-01
- Втулка переходная (SK40/Морзе 4 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012-02
- Оправка для торцевых фрез 6222-4009-0112 (Ø 22 мм.)
- Оправка для торцевых фрез 6222-4009-0114 (Ø 27мм.)
- Оправка для торцевых фрез 6222-4009-0116 (Ø 32 мм.)
- Оправка расточная 6100-4011-03 (Ø 40…63 мм.)
- Оправка расточная 6100-4011-04 (Ø 63…100 мм.)
- Блок расточной для глухих отверстий (40…63 мм.) 2192-4007
- Блок расточной для глухих отверстий (63…100 мм.) 2192-4007-02
- Виброопора ОВ-31М (4 шт.)

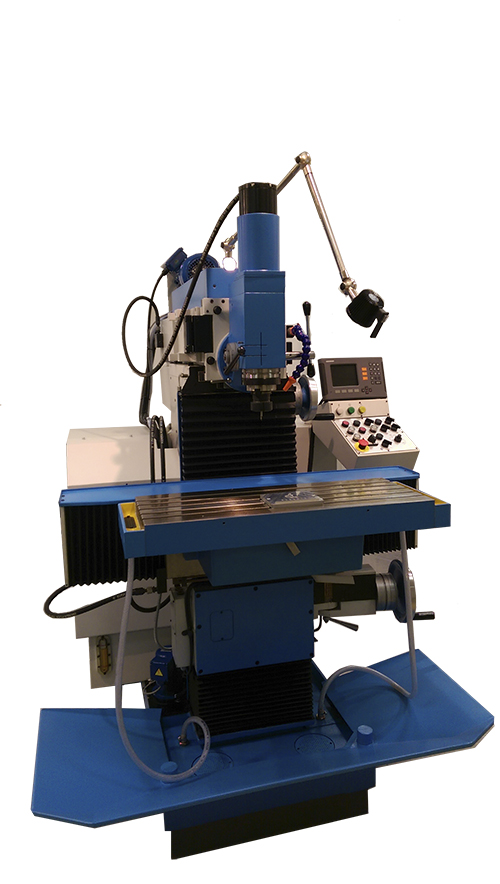

67K25PR Станок широкоуниверсальный фрезерный инструментальный
Аналоги и варианты наименования:
67K25ПР Станок широкоуниверсальный фрезерный инструментальный, 676П, ВЗ-371, 6В75, ОФ-55, ВМ-130, 6М76П, 675, 676,675П, ФСМ-250/676М, 6725ПФ1, 67Е25ПФ1
НАЗНАЧЕНИЕ:
ОСОБЕННОСТИ:
- Модель с ручным управлением;
- Литая массивная чугунная станина поглощает вибрации и позволяет сохранить качество обрабатываемых на станке деталей;
- Во время работы станка можно управлять движением рабочего органа только по одной координате. Две остальные зажимаются с помощью встроенных в планки гидрозажимов;
- Направляющие всех осей прямоугольные, жёсткие, с большой длиной контакта на всей длине перемещения. Все пары скольжения направляющих являются сочетание шабренных и шлифованных поверхностей, что улучшает условия смазки;
- Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий;
- Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах;
- Рациональное построение главного привода с короткой кинематической цепью способствует повышению его КПД и снижению шума;
- В станке имеется бесступенчатое регулирование подач (электропривод Lenze);
- Зажим и отжим инструмента механизирован на обоих шпинделях.
- Нижнее крепление винта вертикального перемещения обеспечивает ход 440 мм при относительно малой высоте станка.
- Поворотный маховик вертикального перемещения улучшает эргономику и расширяет технологические возможности.
- Станок может быть оснащен большим количеством принадлежностей, расширяющих технологические возможности станка.
Фрезерный широкоуниверсальный станок 67К25PR предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя. На станке можно выполнять также сверление, долбление, цекование, зенкерование, развертывание, растачивание. Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.
ОСОБЕННОСТИ:
- Модель с ручным управлением;
- Литая массивная чугунная станина поглощает вибрации и позволяет сохранить качество обрабатываемых на станке деталей;
- Во время работы станка можно управлять движением рабочего органа только по одной координате. Две остальные зажимаются с помощью встроенных в планки гидрозажимов;
- Направляющие всех осей прямоугольные, жёсткие, с большой длиной контакта на всей длине перемещения. Все пары скольжения направляющих являются сочетание шабренных и шлифованных поверхностей, что улучшает условия смазки;
- Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий;
- Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах;
- Рациональное построение главного привода с короткой кинематической цепью способствует повышению его КПД и снижению шума;
- В станке имеется бесступенчатое регулирование подач (электропривод Lenze);
- Зажим и отжим инструмента механизирован на обоих шпинделях.
- Нижнее крепление винта вертикального перемещения обеспечивает ход 440 мм при относительно малой высоте станка.
- Поворотный маховик вертикального перемещения улучшает эргономику и расширяет технологические возможности.
- Станок может быть оснащен большим количеством принадлежностей, расширяющих технологические возможности станка.
Технические характеристики
Комплект поставки
Документация
ПАРАМЕТР | ЗНАЧЕНИЕ |
---|---|
Размер рабочей поверхности стола, мм. |
800х320(горизонтальный); 630х250 (вертикальный) |
Масса заготовки, кг. |
280 (на вертикальный стол); 200 (на горизонтальный) |
Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм. |
55 – 595 (с перестановкой стола) |
Расстояние от зеркала стойки до оси вертикального шпинделя, мм | 191 – 511 |
Наибольшее продольное перемещение стола, мм. | 400 (ось Х) |
Наибольшее поперечное перемещение шпиндельной бабки, мм | 320 (ось Y) |
Наибольшее вертикальное перемещение стола, мм. | 440 (ось Z) |
Цена деления лимбов X, Y, Z, мм. | 0,02 |
Пределы частот вращения шпинделя, об/мин |
63-3150 (горизонтальный); 63-3150 (вертикальный) |
Количество скоростей вращения шпинделя | 18 |
Конец шпинделя | SK 40 (DIN2080, ГОСТ 24644) |
Пределы подач шпиндельной бабки, мм/мин | 10 - 1250 |
Регулировка рабочих подач | бесступенчато |
Наибольший крутящий момент на шпинделе, Нм |
230 (горизонтальный); 60 (вертикальный) |
Максимальный угол поворота вертикал. головки, град. | +/- 90 |
Ход шпинделя, мм. | 60 (вертикальной головки) |
Скорость быстрых перемещений, м/мин | 1,8 (оси Х, Y, Z) |
Продольные и вертикальные подачи стола, мм/мин | 10 - 1250 |
Наибольшие усилия подач (X, Y, Z), N | 9500 |
Зажим-отжим инструмента | Механизированный |
Наибольший угол поворота стола в горизонтальной плоскости, град. | - |
Количество Т-образных пазов |
5 - горизонтальный стол 3 - вертикальный стол |
Ширина Т-образного паза |
14Н8 - 1 и 14Н12 - 4 горизонтальный стол ; 14Н8 - 2 и 14Н12 - 2 вертикальный стол |
Расстояние между осями Т-образных пазов, мм. | 50 |
Мощность двигателя подач, кВт | 2,8 |
Мощность привода главного движения, кВт | 3 |
Напряжение питания, В | 380 |
Класс точности | П |
Осевое биение шпинделей горизонтального/вертикального, мкм, не более | 10 /10 |
Радиальное биение конической поверхности шпинделей горизонтального/вертикального, мкм, не более | 10 / 10 |
Плоск-ть рабочих повер-стей вертик-го и углового горизонт-ого столов на длине 500 мм.,мкм, не более | 20 |
Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм. |
10 – 500 (с перестановкой стола) |
Макс. угол поворота вертикал. головки, град. | +/- 90 |
Габаритные размеры (LxBxH), мм. |
1715 x 1670 x 1865 1800 х 1750 х 2000 (в упаковке) |
Масса, кг. |
1650 (2000 в упаковке) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Угловой горизонтальный стол (на станке) 67К25ВФ1.5.10.000 – 1 шт.;
- Хобот (на станке) 67К25ВФ1.6.60.010 – 1 шт.;
- Подвеска (на станке) 67К25ВФ1.6.60.012 – 1 шт.;
- Вертикальная головка (на станке) 6725В4.40.000-03 – 1 шт.;
- Поддон-стружкосборник – 1 шт.;
- Съемник (на станке) 6725В4.50.000 – 1 шт.;
- Шаблон (для настройки хвостовика инструмента) 6725В.8.80.000 – 1 шт.;
- Винт (штревель) 6725В.8.80.031 - 3 шт. (для затягивания оправки с инструментом);
- Винт (штревель) 6725В.8.80.032А (Морзе 2) - 2 шт. (для затягивания оправки с инструментом);
- Винт (штревель) 6725В.8.80.033А (Морзе 3) - 2 шт. (для затягивания оправки с инструментом);
- Гайка 6725В.8.80.034 - 8 шт.;
- Щиток 67К25PF2.4.60.000 – 1 шт.;
- Щиток 67К25PF1.030.400 – 2 шт.;
- Щиток 6Р81.101 – 1 шт.;
- Ключ 7811-002.302 (17х19) – 1 шт.;
- Ключ 7811-04351.0 (для круглых гаек 22….60) – 1 шт.;
- Фильтрующий элемент напорного фильтра гидросистемы ЭБ 10-25/6,3 – 1 шт.;
- Комплект технической документации (на русском языке) – 1.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Защита рабочей зоны (кабинет) 67К25ПФ3
- Головка быстроходная 6725B.4.30.000 (2500-5000 об/мин., ход пиноли 60 мм., 1,1 кВт, )
- Головка долбежная 6725B.4.70.000 (длина хода 0-80 мм., угол поворота ±90°, частота двойных ходов 63, 80, 100)
- Щиток 67К25PF1.030.400 – 2 шт.;
- Щиток 6Р81.101;
- Борштанга 6725B.8.51.000 (Ø 15…20 мм.)
- Борштанга 6725B.8.52.000 (Ø 19…25 мм.)
- Борштанга 6725B.8.53.000 (Ø 24…32 мм.)
- Борштанга 6725B.8.54.000 (Ø 30…40 мм.)
- Универсальная делительная головка УДГ-Д-160А
- Комплект принадлежностей к УДГ-Д-160А (люнет, гитары, колёса зубчатые, оправка)
- Патрон токарный трёхкулачковый Ø 100 мм. 3-100.02.01 (Ч 7100-0002)
- Стол поворотный горизонтально-вертикальный Ø 250 мм. РКВ 7205-4003
- Стол круглый фрезерный Ø 250 мм. 61П-17-000 – 1 шт.
- Тиски станочные поворотные чугунные (ширина губок 160 мм.) 7200-0215-02
- Тиски станочные поворотные стальные (ширина губок 160 мм.) 7200-0215-05
- Патрон цанговый с гайкой (SK40) 6151-7042-06
- Втулки переходные (цанги) 6151-7044 (Ø от 5 до 20 мм, с шагом 0,5 мм., 29 шт.)
- Втулка переходная (SK40/Морзе 1 для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4022-01
- Втулка переходная (SK40/Морзе 2 для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013
- Втулка переходная (SK40/Морзе 3для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013-01
- Втулка переходная (SK40/Морзе 4для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013-02
- Втулка переходная (SK40/Морзе 1 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4015
- Втулка переходная (SK40/Морзе 2 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012
- Втулка переходная (SK40/Морзе 3 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012-01
- Втулка переходная (SK40/Морзе 4 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012-02
- Оправка для торцевых фрез 6222-4009-0112 (Ø 22 мм.)
- Оправка для торцевых фрез 6222-4009-0114 (Ø 27мм.)
- Оправка для торцевых фрез 6222-4009-0116 (Ø 32 мм.)
- Оправка расточная 6100-4011-03 (Ø 40…63 мм.)
- Оправка расточная 6100-4011-04 (Ø 63…100 мм.)
- Блок расточной для глухих отверстий (40…63 мм.) 2192-4007
- Блок расточной для глухих отверстий (63…100 мм.) 2192-4007-02
- Виброопора ОВ-31М (4 шт.)
- Установка станка 67K25
