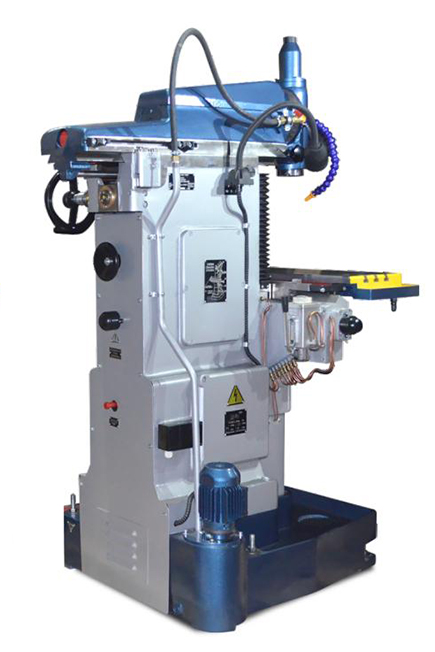

СФ-676 Фрезерный станок широкоуниверсальный инструментальный
Аналоги и варианты наименования:
: СФ-676-40АТ5, СФ-676-КМ4, СФ676,676П, ВЗ-371, 6В75, ОФ-55, ВМ-130, 6М76П, 675, 676,675П, ФСМ-250/676М
НАЗНАЧЕНИЕ:
Станок СФ676 позволяет выполнять различные операции: фрезерование плоских и фасонных плоскостей, сверление, резьбонарезание, центрование, цекование, растачивание, долбление, разметка и другие виды работ. На станке можно обрабатывать детали самых сложных конфигураций из различных материалов с высокой точностью. Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.
ОСОБЕННОСТИ:
- Наличие двух шпинделей, горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий;
- Литая массивная чугунная станина поглощает вибрации и позволяет сохранить качество обрабатываемых на станке деталей. Направляющие станины защищены специальным гофрированным кожухом, предохраняющим станину от преждевременного разрушения;
- Удобное, интуитивно понятное, классическое управление станком;
- Небольшие габариты станка позволяют разместить его практически в любом помещении;
- Широкий диапазон вращения горизонтального и вертикального шпинделей позволяет подобрать наиболее подходящие режимы резания. Подача СОЖ в зону резания осуществляется через модульно-шарнирную трубку;
- Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах;

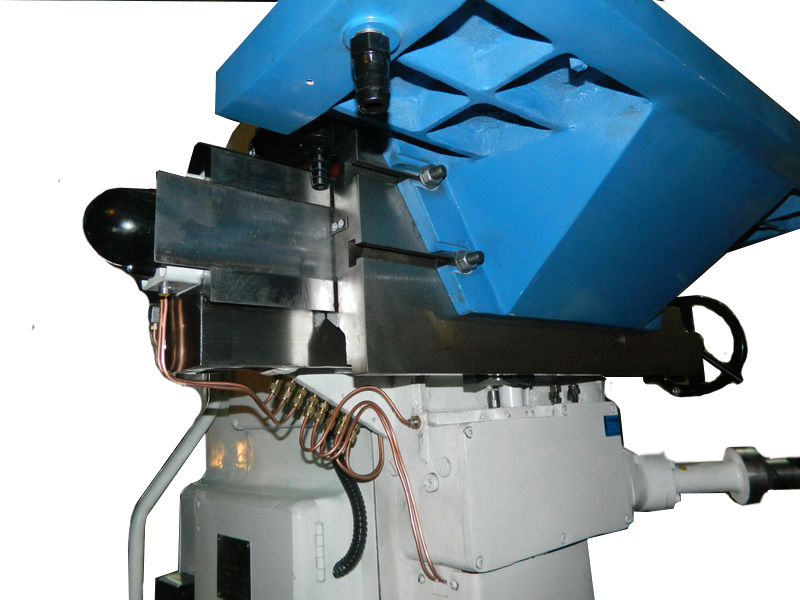

- В станке применяется оригинальное решение конструкции ВФГ, по принципу «ДВОЙНОЙ ЦИЛИНДР», которою можно поворачивать под углом ±90 градусов. Конструкция «ДВОЙНОЙ ЦИЛИНДР» обеспечивает стабильность обработки и сохранность корпуса от разрушений, позволяет вести силовое фрезерование;
- На станке применяются промышленное светодиодное освещение, возможна установка дополнительного, более мощного, герметичного освещения;
- Станок может комплектоваться блоками УЦИ производства СКБ ИС и производства GIVI-Electonics. Блок УЦИ оснащен прямой системой отсчета, которая отображает фактическое положение или перемещение рабочего узла в пространстве, а не вращение приводного винта оси.
Станок СФ676 позволяет выполнять различные операции: фрезерование плоских и фасонных плоскостей, сверление, резьбонарезание, центрование, цекование, растачивание, долбление, разметка и другие виды работ. На станке можно обрабатывать детали самых сложных конфигураций из различных материалов с высокой точностью. Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.
ОСОБЕННОСТИ:
- Наличие двух шпинделей, горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий;
- Литая массивная чугунная станина поглощает вибрации и позволяет сохранить качество обрабатываемых на станке деталей. Направляющие станины защищены специальным гофрированным кожухом, предохраняющим станину от преждевременного разрушения;
- Удобное, интуитивно понятное, классическое управление станком;
- Небольшие габариты станка позволяют разместить его практически в любом помещении;
- Широкий диапазон вращения горизонтального и вертикального шпинделей позволяет подобрать наиболее подходящие режимы резания. Подача СОЖ в зону резания осуществляется через модульно-шарнирную трубку;
- Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах;
- В станке применяется оригинальное решение конструкции ВФГ, по принципу «ДВОЙНОЙ ЦИЛИНДР», которою можно поворачивать под углом ±90 градусов. Конструкция «ДВОЙНОЙ ЦИЛИНДР» обеспечивает стабильность обработки и сохранность корпуса от разрушений, позволяет вести силовое фрезерование;
- На станке применяются промышленное светодиодное освещение, возможна установка дополнительного, более мощного, герметичного освещения;
- Станок может комплектоваться блоками УЦИ производства СКБ ИС и производства GIVI-Electonics. Блок УЦИ оснащен прямой системой отсчета, которая отображает фактическое положение или перемещение рабочего узла в пространстве, а не вращение приводного винта оси.
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Размер рабочей поверхности стола, мм. |
630 x 250 (горизонтальный) 800 x 250 (вертикальный) |
| Наибольшее продольное перемещение стола, мм. | 450 (ось Х) |
| Наибольшее поперечное перемещение шпиндельной бабки, мм | 300 (ось Y) |
| Наибольшее вертикальное перемещение стола, мм. | 380 (ось Z) |
| Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм. |
80 - 440 (80 – 460 при открытом защитном кожухе) |
| Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм. | 0-350 |
| Расстояние от торца горизонтального шпинделя до оси вертикального шпинделя, мм | 115 |
| Наибольшее расстояние от торца горизонтального шпинделя до торца серьги, мм | 315 |
| Ход шпинделя, мм. | 60 (вертикальной головки) |
| Пределы частот вращения шпинделя, об/мин |
50-1630 (горизонтал. шп.); 63-2040 (вертикал. шп.) |
| Количество скоростей вращения шпинделя |
16 (горизонтальный) 16 (вертикальный) |
| Макс. угол поворота вертикал. головки, град. | +/- 90 |
| Конец шпинделя | 7:24-40 или КМ4 |
| Пределы подач шпиндельной бабки, мм/мин | 13…395 |
| Количество подач шпиндельной бабки | 16 |
| Пределы продольных и вертикальных подач стола (X, Y), мм/мин | 13-395 |
| Количество подач стола | 16 |
| Скорость быстрых перемещений, м/мин | 0,935 (оси Х, Y) |
| Количество Т-образных пазов |
4 - горизонтальный стол 2 - вертикальный стол |
| Ширина Т-образного паза | 14Н12 |
| Расстояние между осями Т-образных пазов, мм. |
50 (горизонтальный стол) 80 (вертикальный стол) |
| Мощность привода главного движения, кВт | 3 |
| Напряжение питания, В | 380 |
| Класс точности | H |
| Осевое биение шпинделей горизонтального/вертикального, мкм, не более | 10 /15 |
| Плоскост-ть рабочих поверхностей вертикального и углового горизонт-го столов на длине 500мм,не более | 20 |
| Радиальное биение конической поверхности шпинделей горизонтального/вертикального, не более | 10 / 10 |
| Габаритные размеры (LxBxH), мм. |
1200 x 1240 x 1780 (1400 х 1700 х 2100 в упаковке) |
| Масса, кг. |
1050 (1600 в упаковке) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Комплект инструмента;
- Комплект сухарей из 7 шт.;
- 764К001.01-ДЦ Головка вертикальная (съемный узел);
- 676.60.001 Щиток;
- 7681К001.01 (250/4) Стол угловой стандартный (съемный узел);
- 766К012 Горизонтальный хобот (съемный узел);
- 766К013 Серьга (съемный узел);
- Оправка Ø27 с наборными кольцами и втулкой;
- 676.83.000 Рукоятка;
- Шомпол головки;
- Шомпол бабки;
- ИЧ-10 кл.1 Индикатор часового типа;
- Набор прижимных приспособлений (50 наименований);
- Цанговый патрон с набором цанг ER32 или ER40 (6шт.)
- Система охлаждения;
- СФ676.00.000РЭ Станок фрезерный РЭ. Чертежи.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
- Виброопора ОВ-31М (4 шт.);
- 7681К001-02 (300/5) Дополнительный съёмный стол 800 х 300 мм. 5 пазов;
- 7681К003Г Дополнительный глобусный стол (установка в 3-х плоскостях);
- LED 24 – 5 CL Дополнительное освещение (герметичное);
- 6512-125,6582-2 Тиски станочные S=125мм, с усиленной подвижной губкой и закрытым винтом с поворотной платформой;
- УДГ-Д-160А Универсальная делительная головка;
- Комплект принадлежностей к УДГ-Д-160А (люнет, гитары, колёса зубчатые, оправка);
- 3-100.02.01 (Ч 7100-0002) Патрон токарный трёхкулачковый Ø 100 мм.;
- РКВ 7205-4003 Стол поворотный горизонтально-вертикальный Ø 250 мм.;
- 61П-17-000 Стол круглый фрезерный Ø 250 мм.;
- 7200-0215-02 Тиски станочные поворотные чугунные (ширина губок 160 мм.);
- 7200-0215-05 Тиски станочные поворотные стальные (ширина губок 160 мм.);
- ГД-1 Головка долбёжная;
- NT40/KM2.3.4 Втулка переходная под резьбовую затяжку – 3 шт.;
- NT40/KM2.3.4 Втулка переходная под сверло – 3 шт.;
- NT40/ER32/40 Цанговый патрон с набором цанг Ø 32 мм. (18шт.);
- NT40-16/22/32315 Оправка Ø16,22,32 с наборными кольцами и втулкой;
- NT40/ПСС16 Патрон сверлильный самозажимной с оправкой NT40;
- NT40/DCH Оправка расточная NT40 c набором резцов;
- ЦР1 Центроискатель рычажный (с индикатором).
