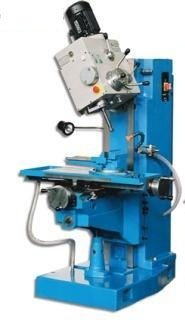

СФ32Б Станок сверлильно-фрезерный
ВНИМАНИЕ: станок снят с производства с 2014г.
НАЗНАЧЕНИЕ:
Предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Выполняет операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками, фрезерования.
НАЗНАЧЕНИЕ:
Предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Выполняет операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками, фрезерования.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольший диаметр торцевого фрезерования, мм. | 100 |
| Максимальный диаметр сверления, мм. | 31 |
| Диапазон нарезаемой резьбы | М5-М27 |
| Конус шпинделя | Морзе 3 (ISO40)* |
| Ход шпинделя, мм. | 110 |
| Диапазон частот вращения шпинделя, об./мин. | 90-1400 (180-2800)* |
| Количество скоростей вращения шпинделя | 9 |
| Диапазон подач шпинделя, мм./об. | 0, 05-0,1; 0,1; 0,2 (0,28; 0,56)* |
| Количество подач шпинделя | 3 |
| Расстояние от оси шпинделя до колонны, мм. | 330 |
| Угол поворота вертикальной фрезерной головки в продольной плоскости, град. | 35 (45)* |
| Размер рабочей поверхности стола, мм. | 630 х 250 |
| Расстояние от торца шпинделя до стола, мм. | 547 |
| Наибольшее продольное перемещение стола, мм. | 500 |
| Поперечный ход стола, мм. | 250 |
| Наибольшее вертикальное перемещение стола, мм. | 300 |
| Количество Т-образных пазов | 3 |
| Ширина Т-образного паза | 14Н8 |
| Наибольшая высота заготовки, мм. | 300 |
| Масса заготовки, кг. | 100 |
| Мощность привода главного движения, кВт | 1,5 |
| Класс точности | |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1300 х 1060 х 1930 |
| Масса, кг. | 1100 |
| * - специальное исполнение (заказ) |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Транспортные пробки 2 шт.;
- Рукоятка для поднятия стола 1 шт.
- Удлинитель к рукоятке для поднятия стола 1 шт.;
- Клинья 7851-0012, 0013 2 шт.;
- Ключ к электрошкафу Д73-72 1 шт.;
- Техническая документация (руководство пользователя).
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (поставляется за отдельную плату):
- Патрон сверлильный 6150-4029-04;
- Тиски станочные неповоротные 7200-0214-02 (160 мм.);
- Тиски станочные поворотные 7200-0215-02 (160 мм.);
- Патрон резьбонарезной 6162-4003-02 (М14-М24);
- Комплект предохранительных головок к резьбонарезному патрону 6162-4003-02
- Станок в сборе;
- Транспортные пробки 2 шт.;
- Рукоятка для поднятия стола 1 шт.
- Удлинитель к рукоятке для поднятия стола 1 шт.;
- Клинья 7851-0012, 0013 2 шт.;
- Ключ к электрошкафу Д73-72 1 шт.;
- Техническая документация (руководство пользователя).
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (поставляется за отдельную плату):
- Патрон сверлильный 6150-4029-04;
- Тиски станочные неповоротные 7200-0214-02 (160 мм.);
- Тиски станочные поворотные 7200-0215-02 (160 мм.);
- Патрон резьбонарезной 6162-4003-02 (М14-М24);
- Комплект предохранительных головок к резьбонарезному патрону 6162-4003-02
