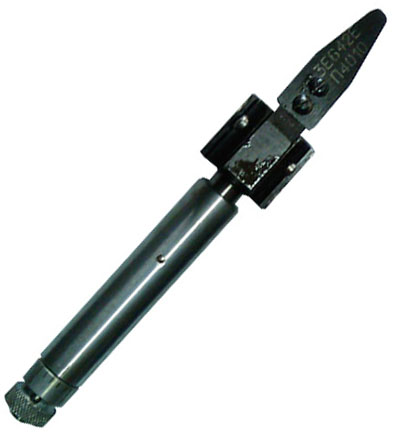

3Е642Е.П4 Упорка универсальная
НАЗНАЧЕНИЕ:
Предназначена для правильной установки зуба затачиваемого инструмента с прямыми и винтовыми зубьями по отношению к шлифовальному кругу (с делением по существующим зубьям), а так же для обеспечения постоянного положения инструмента в процессе заточки.
ОСОБЕННОСТИ:
- Входит в стандартный комплект поставки универсально-заточных станков ВЗ-818(Е), ВЗ-318(Е), 3Е642(Е);

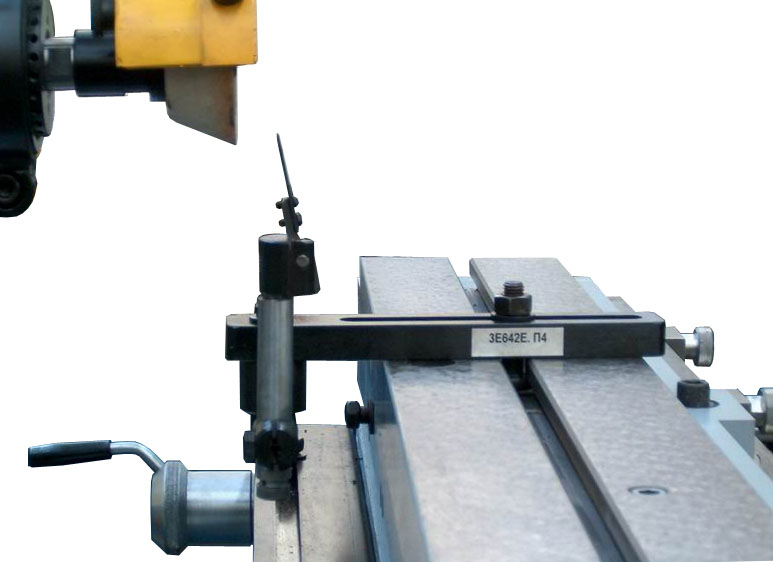

- Устанавливается на столе при заточке прямозубого инструмента и на основании стола или на шлифовальной головке при заточке спиральных зубьев;
- Специальная державка обеспечивает закрепление упорки в различных положениях;

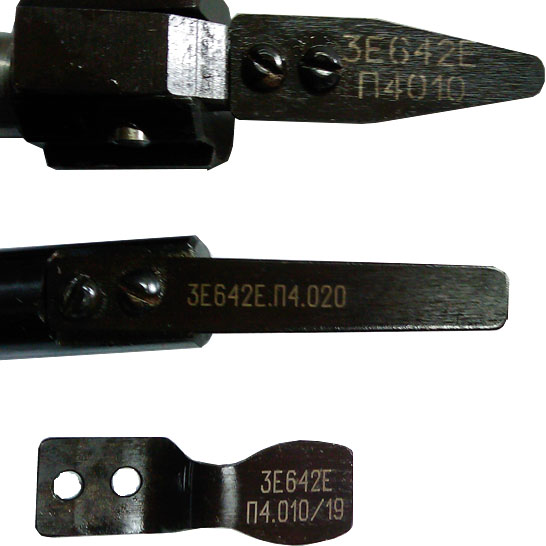

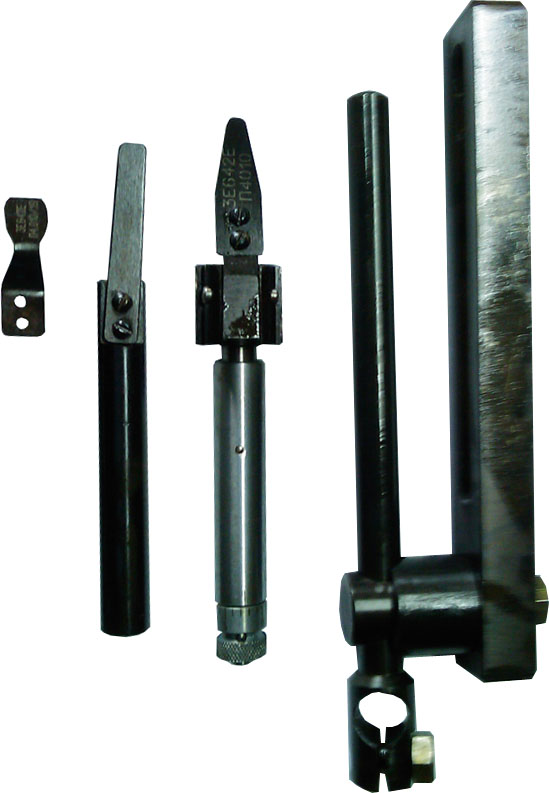

- Выполнение различных работ с упоркой обеспечивается наличием трех сменных пластин различного размера и конфигурации;
- При заточке инструмента, когда не требуется точная настройка на задний угол (переточка "по искре"), может применяться вариант жесткой упорки.
Предназначена для правильной установки зуба затачиваемого инструмента с прямыми и винтовыми зубьями по отношению к шлифовальному кругу (с делением по существующим зубьям), а так же для обеспечения постоянного положения инструмента в процессе заточки.
ОСОБЕННОСТИ:
- Входит в стандартный комплект поставки универсально-заточных станков ВЗ-818(Е), ВЗ-318(Е), 3Е642(Е);
- Устанавливается на столе при заточке прямозубого инструмента и на основании стола или на шлифовальной головке при заточке спиральных зубьев;
- Специальная державка обеспечивает закрепление упорки в различных положениях;
- Выполнение различных работ с упоркой обеспечивается наличием трех сменных пластин различного размера и конфигурации;
- При заточке инструмента, когда не требуется точная настройка на задний угол (переточка "по искре"), может применяться вариант жесткой упорки.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольшее перемещение упорки, мм. | 15 |
| Перемещение упорки на один оборот лимба, мм. | 1,0 |
| Перемещение упорки на одно деление лимба, мм. | 0,05 |
| Габаритные размеры (LxBxH), мм. | 330 х 120 х 90 в упаковке |
| Масса, кг. | 5 брутто |
| Применяется на станках | ВЗ-818 (Е), ВЗ-318 (Е), 3Е642 (Е) |
