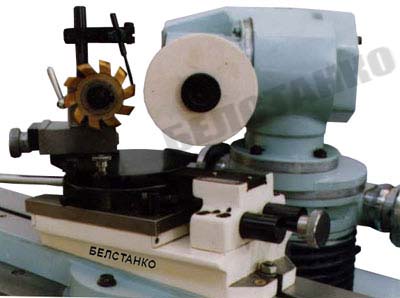

3Е642Е.П36 Приспособление для заточки фасонных острозаточенных фрез
НАЗНАЧЕНИЕ:
Приспособление предназначено для заточки фасонных острозаточенных фрез.
Принцип работы: Изготавливается копир, соответствующий профилю зуба фрезы. Копир и фреза устанавливаются на приспособление. Зуб фрезы выставляется по шаблону и фиксируется упоркой. По шаблону профиль фрезы совмещается с профилем копира. Выставляют шлифовальный круг. После подвода круга к зубу фрезы осуществить заточку вращением подвижной части приспособления за рукоятку. Деление осуществляется маховичком по упорке.
Приспособление предназначено для заточки фасонных острозаточенных фрез.
Принцип работы: Изготавливается копир, соответствующий профилю зуба фрезы. Копир и фреза устанавливаются на приспособление. Зуб фрезы выставляется по шаблону и фиксируется упоркой. По шаблону профиль фрезы совмещается с профилем копира. Выставляют шлифовальный круг. После подвода круга к зубу фрезы осуществить заточку вращением подвижной части приспособления за рукоятку. Деление осуществляется маховичком по упорке.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Затачиваемый инструмент | Фасонные острозаточенные фрезы (металлорежущие) с выпуклым профилем |
| Заточная операция | Заточка по задней поверхности по копиру |
| Диаметры затачиваемых фрез, мм. | 50-100 |
| Габаритные размеры (LxBxH), мм. | 507х280х334 |
| Масса, кг. | |
| Применяется на станках | ВЗ-318/ВЗ-318Е, 3Е642/ 3Е642Е |
