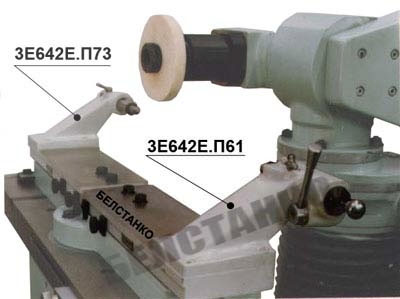

3Е642Е.П61 Бабка задняя с большим вылетом
НАЗНАЧЕНИЕ:
Приспособление предназначено для поддержания длинного центрового инструмента.
Принцип работы: Пиноль в корпусе бабки 3Е642Е.П61 имеет возможность перемещения вдоль своей оси.
Приспособление предназначено для поддержания длинного центрового инструмента.
Принцип работы: Пиноль в корпусе бабки 3Е642Е.П61 имеет возможность перемещения вдоль своей оси.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Совместное использование с | 3E642E.П73, ВЗ-318.П3, ВЗ-318.П2 |
| Конус пиноли задней бабки | Морзе 2 AT7 |
| Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм. | 100 |
| Наибольшая длина изделия, устанавливаемого в центровых бабках, мм. | 850 |
| Ход пиноли, мм. | 20 |
| Габаритные размеры (LxBxH), мм. | 500х215х215 |
| Масса, кг. | |
| Применяется на станках | 3А64Д, 3В642,3М642,3М642Е, 3Д642Е, 3Е642/ 3Е642Е, ВЗ-318/ ВЗ-318Е |
