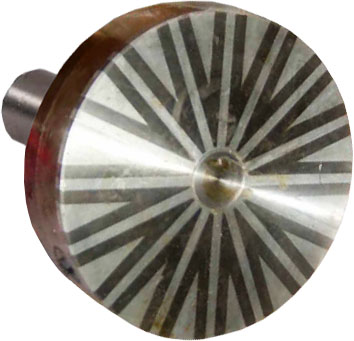

3Е642Е.П89-02 Патрон магнитный с конусным хвостовиком
НАЗНАЧЕНИЕ:
Патрон предназначен для закрепления плоских деталей типа дисков, колец, и т.д. при чистовых и получистовых шлифовальных операциях.
ОСОБЕННОСТИ:
Приспособление состоит из магнитного патрона, к которому винтами прикреплен фланец с коническим хвостовиком. Патрон устанавливается в шпиндель универсальной передней бабки ВЗ-318.П1 и затягивается шомполом.
Патрон предназначен для закрепления плоских деталей типа дисков, колец, и т.д. при чистовых и получистовых шлифовальных операциях.
ОСОБЕННОСТИ:
Приспособление состоит из магнитного патрона, к которому винтами прикреплен фланец с коническим хвостовиком. Патрон устанавливается в шпиндель универсальной передней бабки ВЗ-318.П1 и затягивается шомполом.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Затачиваемый инструмент | плоские детали (диски, кольца и тп.) |
| Диаметр патрона, мм. | 160 |
| Конус хвостовика | Морзе 5 АТ6 |
| Удельная сила притяжения (при загрузке испытательными деталями), не менее, Н/см2 | 70 |
| Совместное использование с | ВЗ-318.П1 |
| Габаритные размеры (LxBxH), мм. | L=217, D=160 |
| Масса, кг. | 8,5 |
| Применяется на станках | 3А64Д, 3В642,3М642,3М642Е, 3Д642Е, 3Е642/3Е642Е, ВЗ-318/ВЗ-318Е, ВЗ-818/ВЗ-818Е, ВЗ-384 |
